Двухтрубная система отопления: преимущества и особенности монтажа

Обеспечение комфортной температуры в частном доме требует грамотного выбора схемы разводки труб. Монтаж двухтрубной системы обходится в среднем на 20-30% дороже однотрубной, а время выполнения работ для среднего коттеджа составляет от 4 до 6 дней. Двухтрубная система отопления: главные преимущества и секреты монтажа позволяют добиться идеального климата во всех помещениях. Ниже приведено детальное описание устройства и правил установки такой схемы.

Принципы работы и устройство системы

Данная схема основана на использовании двух независимых магистралей. Первая труба, называемая «подачей», доставляет горячий теплоноситель от котла к каждому радиатору. Вторая линия, известная как «обратка», возвращает остывшую воду обратно в нагревательный прибор. В отличие от однотрубной разводки, где вода проходит через радиаторы последовательно, здесь каждый прибор получает теплоноситель с одинаковой температурой.

Такой подход исключает постепенное остывание воды по мере удаления от источника тепла. Теплоноситель циркулирует по замкнутому контуру, обеспечивая стабильный прогрев всех комнат независимо от их удаленности от котла.

Технические параметры и эффективность

Основное отличие заключается в гидравлическом сопротивлении и температурном режиме. В двухтрубной схеме давление распределяется равномерно, что упрощает процесс балансировки. Температурный перепад между первым и последним радиатором практически отсутствует, что повышает общую эффективность отопления.

Особенности монтажа и подбор материалов

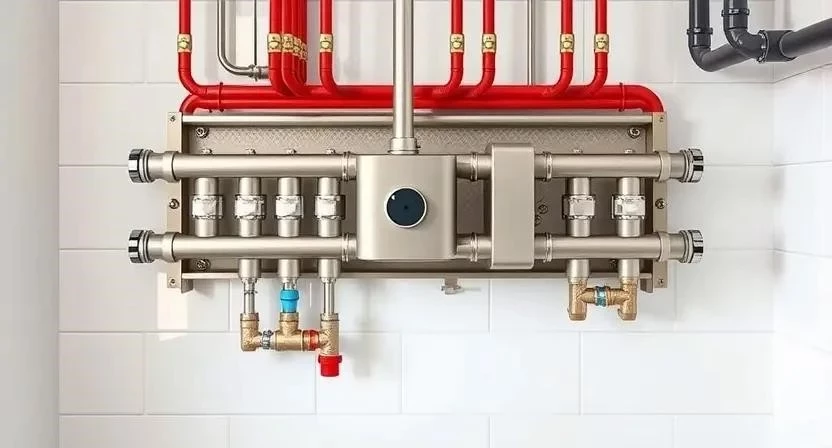

Процесс установки требует тщательной подготовки поверхности и точного расчета диаметров. Для реализации схемы часто используются коллекторные узлы, которые позволяют управлять каждой веткой отопления отдельно. Соединения выполняются с помощью сварки полипропилена или обжимных фитингов для металлопластика.

Необходимые материалы:

• Трубы из полипропилена (магистральные и подводящие)
• Трубы из металлопластика
• Коллекторный узел с вентилями
• Радиаторы отопления
• Запорные краны и сгонки
• Термостатические клапаны
• Теплоизоляция для труб
• Монтажные хомуты и крепеж

Требуемый инструмент:

• Паяльник для полипропиленовых труб
• Труборез
• Набор гаечных ключей
• Строительный уровень
• Перфоратор или дрель
• Манометр для проверки давления
• Рулетка

Подготовка помещения включает очистку стен от пыли и разметку трасс прохождения труб. Важно учитывать уклоны для эффективного удаления воздуха.

Пошаговая инструкция по монтажу:

1. Разработка проекта и расчет теплопотерь (2-4 часа).
2. Подготовка поверхностей и разметка мест установки радиаторов (4-6 часов).
3. Монтаж коллекторного узла в котельной (3-5 часов).
4. Прокладка магистралей подачи и обратки по всему дому (8-12 часов).
5. Установка и подключение радиаторов к трубам (6-10 часов).
6. Заполнение системы теплоносителем и удаление воздуха (2-3 часа).
7. Опрессовка системы под давлением для поиска утечек (4-5 часов).
8. Гидравлическая балансировка каждого контура (3-4 часа).
9. Финальная проверка работы котла и циркуляционного насоса (2 часа).

При выполнении работ следует соблюдать технику безопасности: использовать защитные очки при резке металла и работать с электроинструментом только в сухих помещениях. Температура в помещении при монтаже полипропилена должна быть не ниже +5°C для правильного застывания швов.

Личный опыт: Однажды при монтаже в доме 120 м² использование слишком узких труб на подаче привело к возникновению шума воды в радиаторах, что потребовало замены участка магистрали на диаметр большего сечения.

Эксплуатация и срок службы

Надежность данной конструкции проявляется в том, что выход из строя одного радиатора или его временное отключение не влияет на работу остальной части дома. Срок службы системы при использовании качественных полимерных труб достигает 50 лет. Обслуживание сводится к ежегодной проверке давления в расширительном баке и промывке фильтров грубой очистки.

Эстетические решения при разводке

Трубы можно расположить двумя способами. Скрытая разводка предполагает укладку труб в стяжку пола или штробы в стенах, что полностью убирает коммуникации из поля зрения. Открытый монтаж выполняется вдоль плинтусов или в специальных коробах. Для маскировки открытых участков применяются декоративные экраны или гипсокартонные короба, которые вписываются в общий интерьер.

Финансовые затраты на реализацию

Стоимость двухтрубного отопления выше из-за увеличения расхода труб почти в два раза по сравнению с однотрубной схемой. Также возрастают затраты на количество фитингов и время работы мастера.

Личный опыт: Собственный опыт показывает, что самостоятельная разметка трасс и закупка материалов по оптовым прайсам позволяют сэкономить до 15% общего бюджета без потери качества.

Анализ достоинств и недостатков

Главным преимуществом является возможность индивидуальной регулировки температуры в каждой комнате с помощью термостатов. К минусам можно отнести сложность проектирования и повышенный расход материалов.

Критерии выбора системы

Двухтрубная разводка отопления рекомендуется для домов площадью от 80 м², где количество комнат превышает три. Она идеально подходит для использования с газовыми и электрическими котлами, так как позволяет эффективно распределять теплоноситель.

Рекомендации специалистов

Инженеры советуют устанавливать циркуляционный насос даже при наличии естественной конвекции для ускорения прогрева. Чтобы предотвратить воздушные пробки, необходимо монтировать автоматические воздухоотводчики в самых верхних точках системы. Оптимизация достигается за счет правильного подбора диаметра труб: магистраль должна быть шире, чем подводка к прибору.

Личный опыт: В одном из объектов установка дополнительного воздухоотводчика в верхней точке контура полностью решила проблему «бульканья» в радиаторах и холодных участков за 10 минут.

Ответы на популярные вопросы

1. Нужен ли насос в двухтрубной системе? Да, циркуляционный насос обязателен для обеспечения равномерного потока теплоносителя по всем веткам.
2. Можно ли переделать однотрубную систему в двухтрубную? Это возможно, но потребует полной замены разводки труб и переделки точек подключения радиаторов.
3. Как сэкономить на трубах? Использовать полипропилен вместо металлопластика и точно рассчитать длину трасс по проекту, чтобы избежать остатков.
4. Что будет, если один радиатор перекроют? Остальные приборы продолжат работать в обычном режиме, так как каждый имеет свою связь с подачей и обраткой.
5. Какое давление считается нормой? В частном доме оптимальное давление в системе обычно составляет от 1.5 до 2 бар.
6. Влияет ли тип котла на выбор разводки? Конденсационные котлы с низкой температурой подачи требуют именно двухтрубной схемы для эффективности.
7. Как часто нужно проводить балансировку? Один раз в год перед началом отопительного сезона.
