Биметаллические радиаторы отопления: какие лучше (топ-12)

Как произвести расчёт количества секций

Предлагаем воспользоваться онлайн калькулятором для расчета количества секций радиатора отопления по площади помещения.

Каждый производитель секционных биметаллических радиаторов указывает в сопроводительной документации мощность одной секции. Например, секция мощностью 1,85 Вт способна обогреть 1,5 м2 площади помещения. Разделив величину площади на 1,5, получают необходимое количество вертикальных сегментов БМ батарей.

Если в комнате два окна, а для обогрева требуется 20 секций, то под каждый подоконник устанавливают радиаторы с 10-ю секциями. При расчёте учитывают также состояние и материал стеновых ограждений помещения или дома в целом. Если конструкциям более 20 – 30 лет, то специалисты советуют заложить в расчёт количества секций коэффициент 1,2.

Чугунные радиаторы отопления

Пожалуй, чугунные батареи известны всем и каждому – этот материал использовался для обустройства отопительной системы в зданиях еще в прошлом веке. Сейчас, конечно, производители предлагают более современные варианты чугунных батарей, но и они обладают всеми преимуществами такого типа изделия.

Преимущества чугунных радиаторов:

Самый дешевый вид радиаторов отопления.
Срок эксплуатации чугунных батарей составляет более 50 лет.
В случае отключения системы отопления чугунные батареи длительное время «держат» тепло.
Отлично прогревают помещения даже с высокими потолками.

Недостатки чугунных радиаторов:

Разогреваются радиаторы отопления из чугуна очень долго.
Необходимый объем теплоносителя достаточно большой.
Перевозка рассматриваемого изделия и его монтаж требуют присутствия нескольких человек – вес чугунных радиаторов большой.

Все функции, присущие рассматриваемому виду радиаторов отопления, у них присутствуют, но стоимость таких дизайнерских изделий очень высока

Отдельно стоит упомянуть об имеющихся в продаже дизайнерских чугунных радиаторах – они выполняются с применением процесса литья, представляют собой настоящие шедевры. Все функции, присущие рассматриваемому виду радиаторов отопления, у них присутствуют, но стоимость таких дизайнерских изделий очень высока.

Дополнительные критерии выбора

Сегодня на рынке можно найти биметаллические радиаторы, которые отличаются друг от друга способом (технологией) производства. В первом случае изготавливается металлический стальной каркас. В основном это трубный коллектор, на который устанавливается алюминиевая оболочка. Второй способ – это заливается алюминиевый корпус, в который вставляется стальной коллектор. Последний может быть разборным или цельным. Цельный вариант прочнее, надежнее, но дороже.

Сборный коллектор является самым уязвимым местом, через которое может произойти утечка теплоносителя. Поэтому производители стараются использовать в данном месте самые новейшие разработки и материалы. Именно разборная часть коллектора отвечает за прочностные характеристики радиатора. При изменении температуры теплоносителя в нем может произойти смещение узлов, поэтому многие компании сегодня стараются использовать цельный вариант коллекторов.

Биметаллический радиатор – общие сведения

Наиболее практичный выбор для помещений разной площади и назначения – биметаллические радиаторы. Приборы сконструированы из стали и алюминия. Радиатор обладает высокой теплоотдачей, при этом устойчив к коррозийным процессам, надежен и практичен.

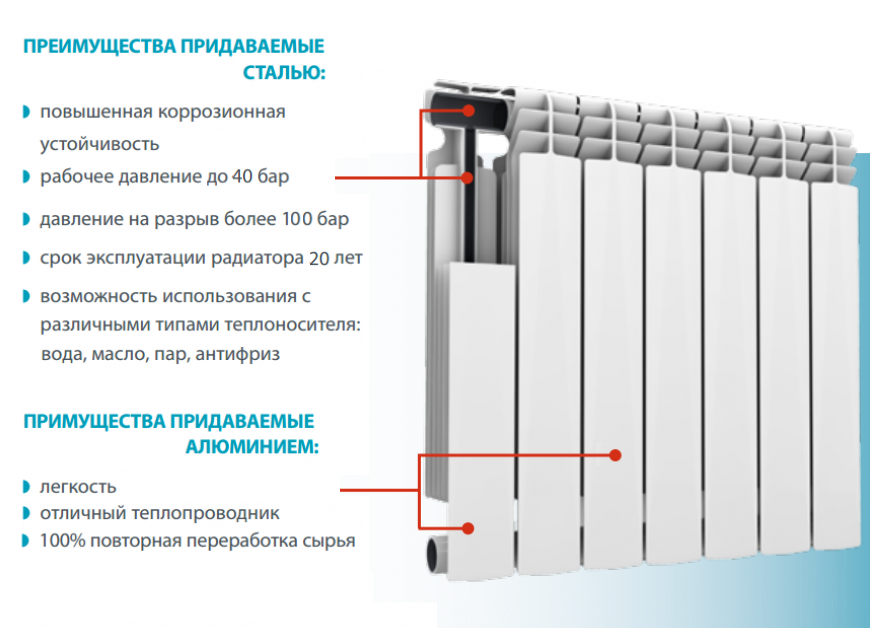

Биметаллический радиатор обладает преимуществами двух металлов

Выделяют следующие виды биметаллических радиаторов:

полнобиметаллические – производятся по методике литья, преимущество конструкции – исключается вероятность контакта металла с теплоносителем, выдерживают нагрев до +130 градусов, давление до 35 бар;

неполнобиметаллические – в конструкции стальной исключительно водопроводящий канал, таким образом, решается вопрос избыточного давления, однако сохраняется угроза распространения коррозии.

Преимущества:

прочность;
универсальность;
высокая теплоотдача;
простой монтаж;
точные параметры;
конструкция не травмоопасная;
предусмотрена возможность установить вентили, необходимые для контроля температурного режима;
продолжительный период эксплуатации.

Обратите внимание на материал изготовления трубок – они должны быть стальными

Дополнительные критерии выбора

Global STYLE PLUS 500

Эта модель, производимая в Италии, получила в свой адрес много восторженных рецензий. Для внутренней части батареи производители используют легированную сталь, для внешнего покрытия – алюминиевый сплав. К достоинствам радиатором можно отнести такие критерии:

высокую прочность;
хорошую теплоотдачу;
возможностью комплектовать батареи от 4 до 14 секций;
стойкостью к агрессивным теплоносителям;
высокой устойчивостью к перепадам температуры;
максимальным рабочим давлением (35 атм.).

При снижении температуры незначительно падает теплоотдача. Этот показатель можно отнести к недостатку оборудования.

Цены: 685 – 13800 руб. в зависимости от количества секций и характеристик радиатора.

«Не могла даже предположить, что от радиатора будет столько тепла в помещении. Приобрела биметаллическую батарею Global Style 500. На протяжении 4 лет она исправно работает, в доме стало намного теплее. Не пожалела о своем приобретении ни минуты».
Элеонора, Москва

Цены на Global STYLE PLUS 500:

У каких радиаторов отопления самая высокая теплоотдача

Что касается характеристик металлов, то наименьшей теплоотдачей обладает сталь, а наибольшей – биметалл (сочетание алюминия и стали).

Материал	Теплоотдача (Вт/м*К)
Сталь	47
Чугун	52
Алюминий	202-236
Биметалл	380

Однако это лишь свойства металлов, представляющие общую картину. Теплоотдача, в меньшей степени, но зависит и от межосевого расстояния, площади секции, технологии изготовления. Поэтому мы рекомендуем рассмотреть эффективность каждого вида радиатора в целом, а затем сравнить конкретные наиболее удачные модели, выбрав самые эффективные из них.

Биметаллические

Germanium NEO BM 350.

В среднем показатель теплоотдачи биметаллических радиаторов является самым высоким. В зависимости от модели – от 140 Вт до максимальной на рынке мощности в 280 Вт на 1 секцию (модель Sira RS 800). Представляют из себя сочетание стальных проводящих каналов и алюминиевого оребрения, быстро нагреваются и сразу же отдают тепло.

Приборы рассчитаны на рабочее давление системы до 35 атм. Даже самые простые модели имеют срок службы не менее 20 лет. Стоимость за секцию 395-2190 руб.

Алюминиевые

Fondital Vision Innovatium 500.

Близкими к биметаллическим являются показатели теплоотдачи алюминиевых радиаторов отопления, некоторые дорогостоящие модели могут иметь более высокую мощность и эффективность, чем простые биметаллические приборы.

В зависимости от модели тепловая мощность может быть в пределах от 130 Вт до 220,9 Вт на 1 секцию (модель Roca Dubal-80). При высокой эффективности, они, в сравнении с биметаллическими, имеют много эксплуатационных нюансов

Главным недостатком является необходимость поддержания определенной кислотности теплоносителя (воды), что сложно даже в частном доме, не говоря уже о квартире с центральным отоплением. В противном случае, уровень pH более 7,5 быстро разрушит приборы. Стоимость 1 элемента – от 350 до 1200 руб.

Стальные

Stelrad Compact 22-500.

Тепловая мощность стальных панельных батарей относительно небольшая, но оптимальная, особенно в соотношении цена-результат. Они быстро нагреваются, обладают лучшими конвекционными характеристиками (воздух прогревается заметно быстрее), но и быстро остывают. В зависимости от модели, теплоотдача равна 179-13 173 Вт (модель Kermi FTV 330930).

Показатель указывается для всего прибора (т.к

Как грамотно выбрать стальные радиаторы отопленияВиды, критерии выбора, лучшие модели и цены

Чугунные

Самую низкую теплоотдачу имеют чугунные радиаторы отопления – от 80 до 160 Вт на секцию (известные МС 140). Преимуществом и в то же время недостатком является низкая инерционность: прибор дольше других остывает, но это делает его неподходящим для точной регулировки климата автоматикой.

Как установить своими руками

Начинать монтаж следует с изучения технической документации выбранной модели батареи

Особое внимание уделяется устройству конструкции, требования к установке и эксплуатации. Далее нужно подготовить инструмент и расходные материалы

Подготовительный этап

Выполнить монтаж качественно можно путём правильной подготовки, которая предусматривает следующие мероприятия:

проверку комплектации;
сборку радиатора согласно инструкции (секции скручиваются резьбовым соединением, предварительно витки очищают от загрязнений, чтоб избежать перекосов);
отключение отопительной системы (рекомендуется убедиться, что вода в трубопроводе отсутствует);
учесть требования СНиП;
определиться со схемой подключения.

Создавая резьбовое соединение пробок и ниппелей секций необходимо запускать резьбу головки в зацепление минимум на 4 нитки. Для работы рекомендуется использовать динамометрические ключи.

При отсутствии сантехнических навыков нужно проконсультироваться с опытным мастером на предмет установки биметаллического радиатора. Также можно воспользоваться услугами квалифицированного сантехника.

Работа по монтажу батареи выполняется с соблюдением норм СНиП, предъявляемым определённой систем отопления. Несоответствия и ошибки могут привести к неэффективной работе оборудования, аварии и повреждению узлов трубопровода.

Выписка требований СНиП:

при определении места для радиатора нужно учитывать нормативные интервалы: от нижней части конструкции до пола должно быть не менее 12-14 см, от верха радиатора до подоконника – 10 см;
под окном батарею ставят так, чтобы центральные оси оконного проёма и отопительного прибора совпадали;
подоконник может покрывать радиатор не более чем на 30-50%;
между стенкой и задней плоскостью батареи оставляют зазор в 3-5 см.

Установка радиатора отопления

Пошаговая инструкция монтажа батареи

Определить место под радиатор с учётом расположения кронштейнов. На данном этапе работа выполняется с применением нивелира, уровня, линейки, карандаша, дрели. Для установки 12-14 секций должно использоваться минимум 3 кронштейна.
В проделанные отверстия вкрутить кронштейны. Если стена сделана из гипсокартона, крепление делается двухстороннее.
Подготовить радиатор. Он должен быть в собранном виде. Не стоит до окончания монтажа снимать защитную плёнку.
Установить на кронштейны радиатор.
Подсоединить трубы к батарее. При выполнении работы следует учесть, что в биметаллических радиаторах применяют лево- и правостороннюю резьбу.
Подсоединения нуждаются в уплотнении. В этих целях рекомендуется воспользоваться льняными волокнами или фум-лентой.
Установить автоматический воздухоотводчик.
Завершается монтаж съёмкой защитной плёнки и плавным открытием вентиля для запуска теплоносителя.

Устройство биметаллических батарей

Батареи отопления биметаллические состоят из двух частей, каждая из которых изготовлена из разного металла. Внутренняя часть радиатора изготовлена из металлов, устойчивых в агрессивной среде нагретого теплоносителя, в большинстве случаев это нержавеющая сталь или медь. Трубки из этих материалов установлены в вертикальном и горизонтальном положении, по ним движется теплоноситель.

Наружной частью радиатора является алюминиевый кожух с ребрами. Использование алюминия для изготовления этой части позволяет обеспечить быстрый прогрев радиаторов и отдачу тепла в помещение. Выбор этого материала для внешней части конструкции объясняется отличной теплопроводностью.

Соединение внутренних и внешних частей каждой секции осуществляется посредством точечной сварки или литьем под давлением. Сборка секций в батарею выполняется стальными ниппелями с использованием термостойких резиновых прокладок, способных выдерживать температуру до 200С. Помимо этого радиаторы могут быть монолитными, для их изготовления применяют аналогичные материалы.

Каждый производитель указывает в паспорте свое значение опрессовочного давления биметаллического радиатора, так как этот показатель определяется размером батареи и материалом изготовления ее внутренней части.

Высокая теплопроводность приборов делает их более эффективными по сравнению с чугунными батареями (подробнее: «Чугунные или биметаллические радиаторы – преимущества и недостатки, какие лучше выбрать»).

По внешнему виду российские биметаллические радиаторы отопления похожи на алюминиевые модели, но по массе имеются серьезные различия. Стальная трубная внутренняя часть делает биметаллические батареи тяжелее алюминиевых моделей почти на 50%. Не допустить ошибок при выборе радиаторов помогает сертификат соответствия и сопроводительная техническая документация, которая должна прилагаться производителем к каждой партии оборудования. В специализированном магазине такая документация хранится у продавца.

Преимущества биметалла

Популярность современных радиаторов из биметалла не случайна. Их отличает набор уникальных свойств и преимуществ.

Продуманная конструкция корпуса создана для максимальной теплоотдачи и свободной циркуляции воздуха по принципу конвекции.
Радиаторы собираются из секций, что позволяет легко наращивать или укорачивать их в зависимости от потребностей хозяев жилья.
Монолитные конструкции отличаются высочайшей стойкостью к гидроударам, полным исключением протечек и сроком эксплуатации до 100 лет.
Батареи из биметалла отличаются привлекательным дизайном, представлены в разнообразной цветовой гамме и покрыты защищенным от повреждений и выгорания двухслойным красящим составом.

Алюминиевый корпус стремительно нагревается и так же быстро остывает, что дает возможность тонкой настройки температуры с помощью регулятора.
Стальной или медный коллектор биметаллических радиаторов способен постоянно выдерживать химически активный теплоноситель.

Устройства демонстрируют высокую устойчивость к нагреву и способны выдержать даже 130 °С.
Продуманная система соединений делает монтаж очень простым.

ТОП: радиаторные системы отопления

Viadrus Styl 500/130

Перед вами более дорогостоящий вариант. Радиаторная система отопления сделана из чугуна, да еще и имеет весьма привлекательные характеристики внешнего вида. Не исключением стали и рабочие опции. Выполнена батарея в Чехии, по качеству сборки это приемлемый вариант. Установка возможна в невысоких домах, но если вы живете в многоэтажке, лучше поискать другой вариант. Обусловлено это тем, что устройство имеет невысокую устойчивость к перепадам внутреннего давления. В среднем батарея рассчитана на 12 А, а порог устойчивости равен 18 бар.

Отличается батарея отличными характеристиками устойчивости, теплоотдачи. Да и цена приемлемая для многих. Но учтите, что она не устойчива по отношению к гидроударам.

МЗОО МС-140М-500

Это отличный вариант для тех людей, которые столкнулись с необходимостью покупки радиаторной системы отопления, но не имеют солидного бюджета за плечами. У модели есть много преимуществ. Взять хотя бы тот факт, что устройство не прихотливо в уходе, стойко переносит гидроудары, а также выдает хорошую теплоотдачу. Не обошлось и без недостатков. Система очень медленно запускается в работу, но способна долго удерживать тепло.

Пользователи также отмечают, что по внешним характеристикам разочарованы решением производителя, как и габаритами, весом.

Но данная модель относится к советской классике, которая будет служить вечно. Производителем стала Беларусь. Компания дает гарантию всего на 3 года, но учтите, что батарея отработает свое гораздо дольше.

Термал Стандарт Плюс 500

Производством отопителя занимается отечественная компания «Златмаш». Изготовлен он с помощью метода прессовки. Отличительными особенностями будет приемлемость в цене и высокие показатели теплоотдачи.

Действительно батарея способна работать при давлении в 24 А, весит немного, смотрится красиво. Отличается также хорошими характеристиками эксплуатации. В общем, может быть использована, как в частном доме, так и в квартире в многоэтажке.

Но без минусов не обошлось. Уж сильно чувствителен аппарат к уровню кислотности, который имеет теплоноситель.

Kermi FKO 22 500 1000

К вашему вниманию представлен радиатор панельного типа, выполненный из стали. Подключение является боковым. Он выполнен в виде моноблока, а потому быстро и достаточно просто поддается установке. Оребрение является рифленым. Это позволяет увеличить уровень теплоотдачи. Объем жидкости является небольшим. Она используется для теплообмена. Процесс обогрева помещения может быть ускорен за этот счет.

Производителем является Германия. Немецкое качество на высоком уровне. Материалы все достойные, а потому проблем при эксплуатации уж точно не будет. Но стоит взять в учет, что, несмотря на ряд преимуществ, использовать батарею можно только в частном доме. Все дело в том, что она выдерживает давление до 13 А, но не более, да и плохо переносит гидроудары.

Sira Alice Royal 500

Радиатор имеет строгие контуры, которые очерчивают его ребра. За счет этого модель можно относить к универсальному типу. Лучшие радиаторы отопления для квартиры могут вписаться в интерьер в любом стиле.

Отлиты были все детали под давлением. Все это помогло обеспечить дополнительные характеристики износостойкости и гарантировать длительное время эксплуатации. Конечно же, стоит делать это правильно, чтобы не возникли непредвиденные проблемы. Стабильность работы будет обеспечена давлением в 16А. Производитель дает гарантию на 15 лет бесперебойной работы.

На самом деле пользователи оценили данную модель по достоинству, отмечая, что вес у нее не большой, характеристики внешнего вида на уровне, да еще и цена уместная для многих. Но и без минуса не обошлось. Оказывается, что если неправильно подобрать теплоноситель, батарея может столкнуться с коррозией.

Rifar Base Ventil 350

Продолжает рейтинг модель универсального типа, которая сделана из биметаллического сплава. Ее можно применять и в квартире в многоэтажке, и в частном секторе. Монтаж простой, да еще и дополнительный плюс в том, что есть возможность выбрать ребра разные по высоте. Работа будет осуществляться на стабильном уровне. Давление при этом составляет 20 А, а температура теплоносителя составляет 135 градусов Цельсия. Минусы заключаются в цене и том, каким является качество покраски. При высоком температурном режиме может слезть краска.

В целом данный вариант нравится пользователям. Он привлекает отличным уровнем отдачи тепла, хорошей сборкой.

Fondital Alustal 500/100

Еще один представитель отопительного оборудования из Италии.

Достоинства:

способность работать в системах отопления с повышенным давлением;
хорошая теплоотдача;
длительный срок эксплуатации, достигающий 30 лет;
простой монтаж;
стильный дизайн;
высокое рабочее давление;
может использоваться с разными видами теплоносителя – маслом, водой, паром.

Благодаря наличию в батарее стального сердечника, контакт теплоносителя осуществляется только с ним. На работу радиатора производитель дает гарантию 20 лет при условии, что монтаж производят квалифицированные специалисты, соблюдения требуемых норм установки.

Цены: 891 – 12474 руб. в зависимости от количества секций и характеристик радиатора.

Цены на Fondital Alustal 500/100:

Сравнительная таблица характеристик

Для более наглядного сравнения представленных выше моделей используем сравнительную таблицу характеристик.

Модель	Теплоотдача (Вт)	Кол-во секций	Рабочее давление (Бар)	Вес (кг)	Цена (руб)
STOUT Space 350	520-1820	4-14	20	3.5-18.2	от 2 749 до 5 679
STOUT Space 500	744-2604	4-14	20	6.4-22.4	от 4 873 до 5 469
ROMMER Optima Bm 500	1548	12	18	14.6	от 4 219 до 4 892
Sira RS Bimetal 500	201-4020	4-12	40	6.3-18.7	от 3 958 до 6 095
Royal Thermo BiLiner 500	111-1554	4-12	30	1.8-25.9	от 5 657 до 7 182
Rifar Alp 500	191-3056	1-16	20	1.5-24	от 4 970 до 6 410
Oasis BM 350/80	140-1680	4-12	25	1.3-15.2	от 2 570 до 4 569
Теплоприбор BR1-500	195-3120	1-16	20	2-31	от 6 798 до 11 483
STI BM 500	190-2280	1-12	24	1.8-21.6	от 3 210 до 5 697
Royal Thermo Vittoria 500	1575	9	30	16.7	от 4 899 до 6 769

Межосевое расстояние

Межосевым расстоянием называют дистанцию между расположением нижнего и верхнего коллекторов. Как правило, параметр указывается в миллиметрах. Стандартно выпускаются типоразмеры от 200 до 800 мм. Этих вариантов обычно хватает, чтобы подобрать радиаторы под установленную в комнате разводку.

Чаще на рынке встречаются изделия с расстоянием между сердечниками в 500 и 350 мм. Такие размеры стандартны для большинства современных новостроек. Трудности возникают при поиске узких 200-миллиметровых батарей, которые хорошо подойдут для маленькой кухни или туалета, а широкие 800-милиметровые изделия обычно поставляются только по индивидуальному заказу.

Биметаллические радиаторы отопления какие лучше инструкция по выбору

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

Стоимость биметаллических радиаторов для отопления, обзор рынка с дополнительными рекомендациями

Многие продавцы (производители) предлагают собранные изделия с разным количеством составных элементов. Чтобы упростить анализ, цены биметаллических радиаторов отопления и технические параметры указаны для одной секции:

Бренд / Модель	Высота* Толщина* Длина, мм	Объём наполнения, л / Теплоотдача, Вт	Цена, руб.	Примечания
Sira / RS Bimetal 500	5729580	0,2/190	740−850	Боковое подключение. Предлагается заводская сборка 4−12 секций.
Sira / Gladiator 500	5738080	-/185	520−810	Теплоотдача – 185 Вт. Максимальное давление в магистрали – 35 бар.
Rifar / Monolit Ventil 500	57710080	0,21/196	1100−1300	Максимальное рабочее/опрессовочное давление: 100/150 бар. До 14 секций. Нижнее подключение.
Rifar / Alp 500	5707581	0,2/ 191	510−650	Максимальное рабочее/опрессовочное давление: 20/30 бар. До 16 секций. Боковое подключение.
Royal / Thermo BiLiner 500	5748780	0,21/171	696−730	Вес – 1,85 кг. Допустима сборка до 14 элементов. Подключение к трубопроводу ½ дюйма.
Royal / Thermo PianoForte 500	59110080	0,21/185	830−1100	Максимальное рабочее/опрессовочное давление: 30/45 бар. Температура: до +110°C.
Global / STYLE EXTRA 500	5668081	0,21/170	760−920	Боковое подключение. До 20 секций.
Rifar / Base 500	57010080	0,2/204	590−710	Температура: до +135°C. Максимальное рабочее/опрессовочное давление: 20/30 бар.

Для точного расчёта цену за секцию биметаллического радиатора отопления умножают на количество таких элементов в одном изделии. Необходимо учесть транспортные расходы. В общие затраты добавляют монтаж, общестроительные и отделочные работы.

Видео со сборкой биметаллических радиаторов отопления своими руками:

Watch this video on YouTube

Предыдущая ИнженерияСтабилизируем напор воды, или Как в этом может помочь гидроаккумулятор для систем водоснабжения
Следующая ИнженерияКак сделать печку на отработке своими руками: чертежи, видео, фото процесса

Что следует учесть при выборе радиатора?

Для достижения должного теплового эффекта необходимо рассчитать полную мощность батареи. Биметаллическое оборудование – недешевое приобретение, поэтому следует позаботиться о его долговечности. Добросовестное исполнение радиатора гарантируют проверенные производители.

Оценка возможностей – тепловой расчет

Определившись с подходящими техническими характеристиками и габаритами биметаллических радиаторов, надо рассчитать нужное количество секций.

Базовая формула: N=Pобщ./Pпасп., где Pобщ. – требуемая мощность батареи для всего помещения, Pпасп. –тепловая мощность секции по сопроводительным документам

Показатель теплоотдачи секции берется из паспорта радиатора, а суммарную мощность необходимо вычислить.

Расчет по площади

Нормированная величина тепловой мощности на 1 кв.м жилого пространства для средней климатической полосы при условии стандартных потолков (250-270 см):

наличие одного окна и стены с выходом на улицу – 100 Вт;
в комнате окно, две смежные с улицей стены – 120 Вт;
несколько окон и «внешних» стен – 130 Вт.

Пример. Мощность секции – 170 Вт, общая площадь обогреваемой комнаты – 15 кв.м. Дополнительные условия: окно – 1, внешняя стена – 1, высота потолка – 270 см.

N=(15*100)/170 = 8.82.

Округление выполняется в сторону увеличения. Значит, для отопления комнаты необходимо задействовать 9 секций по 170 Вт.

Расчет по объему

СНиП отдельно регламентирует количество тепловой мощности на 1 куб.м помещения в размере 41 Вт. Зная объем отапливаемой комнаты легко рассчитать теплоотдачу всей батареи.

Пример. Обогрев помещения с предыдущими параметрами. Для чистоты эксперимента мощность секции оставляем неизменной – 170 Вт.

N=(15*2.7*41)/170= 9,76.

Необходимо устанавливать радиатор на 10 секций. Второй расчет считается более точным

При вычислениях следует уделить внимание источникам тепловых потерь внутри помещения

Расчетное значение необходимо увеличить на 10%, если квартира размещена на первом/последнем этаже, помещение имеет большие окна или толщина стен не превышает 250 мм

Как избежать подделок: осмотр радиатора

Кроме анализа паспортных данных, нелишним будет провести визуальную оценку товара. Некоторые производители в погоне за клиентами склонны «приукрашивать» свои изделия, внося в документацию некорректные данные.

Прежде всего, обращают внимание на толщину сердечника и алюминиевой «рубашки», габаритные размеры, вес и качество комплектующих. Стальной сердечник

Минимальная толщина стальной трубки – 3 мм. При меньших типоразмерах значительно снижается заявленная прочность изделия – стойкость к гидроударам и развитию коррозийных процессов

Стальной сердечник. Минимальная толщина стальной трубки – 3 мм. При меньших типоразмерах значительно снижается заявленная прочность изделия – стойкость к гидроударам и развитию коррозийных процессов.

Стенки тонкого металла открывают доступ теплоносителя к алюминиевой «оболочке», которая в виду химической активности начинает быстро разрушаться

Результат некачественного стального сердечника – образование сквозных отверстий и создание аварийных ситуаций на теплосети.

Оребрение радиатора. Алюминиевые панели необходимо проверить на прочность – они не должны сгибаться от усилий пальцев одной руки. Минимальная толщина панелей – 1 мм.

Лучше выбирать модели с профилированными каналами между ребрами. Образованный конфузор повышает скорость воздухопотока, увеличивая интенсивность конвективного теплообмена.

Для снижения травмоопасности наружные кромки алюминиевых панелей закругляют. На поверхности не должно быть потеков, неровностей окраски и «просветов»

Габариты и вес. По индивидуальному заказу возможно изготовление радиаторов с шириной секции меньше 80 мм. Однако магазинные модели с несоответствующим параметром, скорее всего, подделка.

Некоторые производители для снижения себестоимости значительно урезают ширину внутренних ребер, «маскируя» их за фронтальными панелями стандартного размера. Эта мера ухудшает теплоотдачу биметаллического радиатора.

Комплектующие батареи. Проверить качество прокладок и ниппелей на месте практически невозможно. Следует полагаться на имя производителя и гарантийный срок. Благонадежные компании гарантируют до 15-20 лет беспроблемной работы.
