Монтаж системы обогрева пола требует строгого соблюдения электротехнических норм для предотвращения аварийных ситуаций. Ошибки в установке могут привести к короткому замыканию или перегреву стяжки, что потребует полного демонтажа покрытия стоимостью от 2000 рублей за квадратный метр. Обеспечение безопасности электрического теплого пола начинается с правильного подбора защитной автоматики и тщательной проверки изоляции. Грамотный подход исключает риск поражения током и существенно продлевает срок службы оборудования.
Технические требования и предварительная оценка
Оценка вольтажа и мощности системы позволяет определить допустимую нагрузку на электросеть дома. Проводка должна соответствовать стандартам, чтобы выдержать суммарный ток всех нагревательных элементов без перегрева. Базовые навыки электромонтажа необходимы для корректного подключения терморегулятора и устройств защиты. Проверка всей системы перед заливкой стяжки обычно занимает от 2 до 5 часов.
Комплектующие для защиты системы

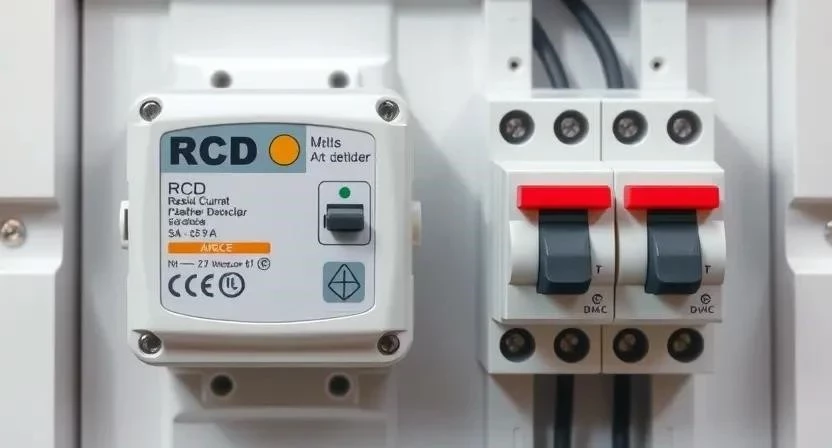

Качественный нагревательный кабель с двойной изоляцией минимизирует риск утечки тока в бетон. Для обеспечения электробезопасности обязательно используются автоматические выключатели и устройства защитного отключения (УЗО).
- УЗО (устройство защитного отключения)
- Автоматический выключатель
- Цифровой терморегулятор
- Датчик температуры пола
- Гофрированная труба для кабеля
- Монтажная лента
- Теплоизоляционный слой (экструдированный пенополистирол)
- Клеммники для соединений
- Диэлектрический скотч
| Защитное устройство | Основная функция | Рекомендуемый бренд | Ориентировочная цена |
|---|---|---|---|
| УЗО | Защита от утечки тока | Schneider Electric | 1500 — 3000 руб. |
| Автомат | Защита от короткого замыкания | ABB | 500 — 1200 руб. |
| Терморегулятор | Контроль температуры | Теплолюкс | 2500 — 6000 руб. |
| Датчик температуры | Передача данных о нагреве | Raychem | 800 — 1500 руб. |
| Гофра ПВХ | Механическая защита проводов | TDM | 40 — 80 руб./м |
Инструментарий для диагностики и монтажа

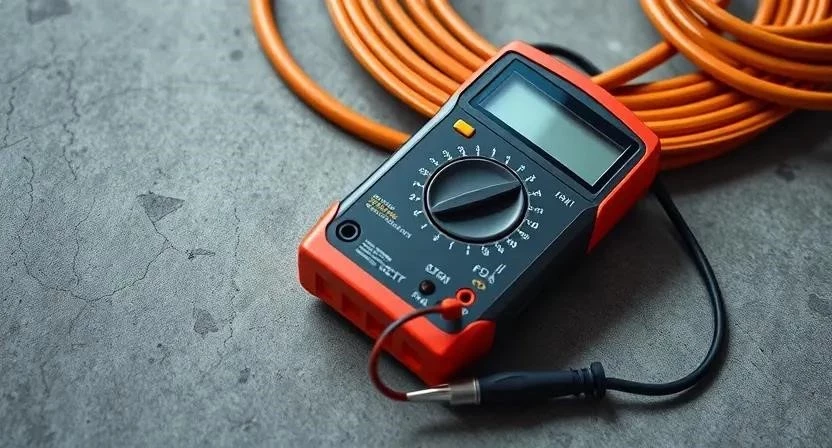

Мультиметр применяется для замера сопротивления кабеля на разных этапах работ. Мегомметр позволяет проверить целостность изоляции под высоким напряжением, что критично для безопасности. Индикаторная отвертка помогает быстро найти фазу в сети. Для сборки щитка потребуются кусачки и стриппер. Профессиональное оборудование для глубокой диагностики часто берется в аренду.
- Цифровой мультиметр
- Мегомметр
- Индикаторная отвертка
- Набор отверток (крестовая, плоская)
- Пассатижи
- Стриппер для зачистки проводов
- Перфоратор для штробления
- Строительный уровень
Подготовка помещения к работе
Состояние электропроводки проверяется на наличие износа или повреждений. Суммарная мощность всех нагревательных матов рассчитывается для подбора подходящего номинала автомата. Доступ к электрощиту должен оставаться свободным для оперативного отключения питания в экстренных случаях. Окружающие поверхности закрываются защитной пленкой для предотвращения попадания строительной пыли в электронику.
Изоляция основания и подготовка поверхности

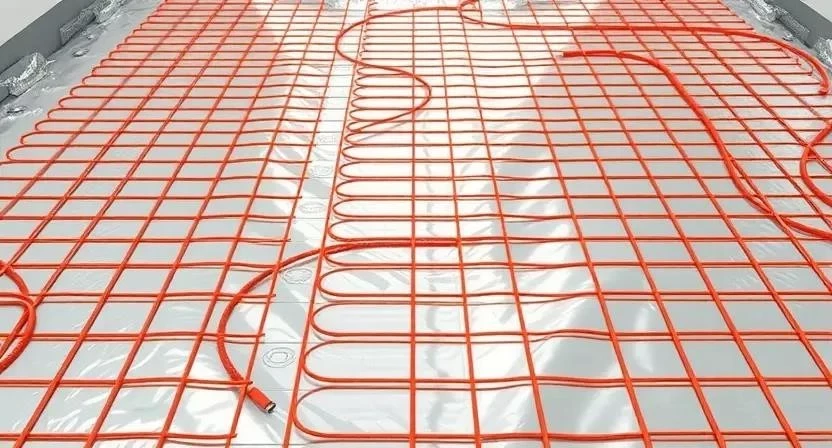

Основание очищается от строительного мусора и пыли. Укладка теплоизоляции предотвращает уход тепла вниз и защищает кабель от прямого контакта с бетоном. Поверхность выравнивается, чтобы исключить перегибы нагревательного элемента. Контакт кабеля с металлическими профилями или арматурой строго запрещен во избежание пробоя изоляции.
Пример из практики: Однажды при монтаже в ванной комнате я обнаружил, что кабель касался металлического профиля. Своевременная проверка мультиметром помогла заметить падение сопротивления до заливки пола, что спасло систему от короткого замыкания.
Алгоритм безопасного запуска и эксплуатации
Технология выполнения работ включает строгую последовательность действий. Важно соблюдать температурный режим стяжки при застывании. Время полного высыхания раствора перед первым включением пола составляет от 21 до 28 дней.
- Замер сопротивления кабеля до укладки (15-30 мин) — проверка целостности жилы.
- Монтаж датчика температуры (30-60 мин) — установка в гофре посередине между витками кабеля.
- Подключение системы через УЗО (40-60 мин) — установка защиты от утечки тока.
- Настройка терморегулятора (20-30 мин) — установка предельных температур для покрытия.
- Тестовый запуск и замер температуры (1-2 часа) — проверка равномерности нагрева.
- Контроль прогрева по всей площади (2-4 часа) — поиск возможных «холодных» зон.
- Финальная проверка изоляции (30-60 мин) — итоговый замер сопротивления.
- Составление графика обслуживания (20 мин) — запись дат проверки УЗО.
Пример из практики: В одном из проектов заказчик решил включить пол через 3 дня после заливки. Это привело к растрескиванию стяжки из-за слишком быстрого испарения влаги; всегда ждите полного высыхания раствора.
Технические особенности и ограничения
Разные напольные покрытия имеют свои пределы нагрева. В ванной комнате повышенная влажность требует обязательного заземления и использования влагозащищенных терморегуляторов. Совместимость с ПВХ-плиткой ограничена низкой теплопроводностью материала. Время прогрева зависит от толщины стяжки и установленной мощности кабеля.
| Тип покрытия | Макс. температура | Особенности | Риск при перегреве |
|---|---|---|---|
| Керамическая плитка | +35°C… +45°C | Высокая теплопроводность | Трещины в затирке |
| Ламинат | +27°C | Средняя теплопроводность | Деформация досок |
| Кварцвинил (ПВХ) | +25°C… +27°C | Низкая теплопроводность | Размягчение материала |
| Натуральное дерево | +25°C | Низкая теплопроводность | Рассыхание, щели |
| Линолеум | +25°C | Средняя теплопроводность | Потеря формы |
Типичные ошибки при установке и использовании
Несоблюдение правил эксплуатации может привести к выходу системы из строя или созданию опасных условий в доме.
- Установка тяжелой мебели (шкафы, диваны) вплотную к нагревательному элементу.
- Полное отсутствие заземления в системе электропитания.
- Применение дешевых регуляторов без встроенной защиты от перегрева.
- Игнорирование показаний датчика температуры при настройке.
- Монтаж кабеля с перехлестом или сильным натяжением.
- Отсутствие УЗО в цепи питания теплого пола.
Экономический расчет системы безопасности
Стоимость защиты зависит от выбранного бренда автоматики и сложности электромонтажа. Базовая защита включает только автомат и простой термостат, в то время как расширенная система добавляет УЗО и программируемый регулятор с внешним датчиком.
| Статья расходов | Базовая защита (руб.) | Расширенная защита (руб.) | Экономия своими руками (руб.) |
|---|---|---|---|
| УЗО и автоматы | 1200 | 3500 | 500 |
| Терморегулятор | 2000 | 5500 | 800 |
| Датчик температуры | 800 | 1500 | 300 |
| Монтаж в щитке | 1500 | 3000 | 1500 |
| 5500 | 13500 | 3100 |
Пример из практики: Экономия 1500 рублей на покупке дешевого китайского терморегулятора обернулась его выходом из строя через месяц, что потребовало замены и повторного вскрытия коробки.
Правила ухода и технического обслуживания
Раз в полгода рекомендуется проверять затяжку контактов в электрощите. Терморегулятор очищается от пыли сухой салфеткой. Работоспособность УЗО проверяется нажатием кнопки «Тест» ежеквартально. Срок службы качественной системы при правильной эксплуатации составляет 15-25 лет.
Сравнение типов систем по уровню безопасности
Кабельный пол считается наиболее надежным при правильном монтаже в стяжку. Матовые системы проще в установке, но более уязвимы к механическим повреждениям. Инфракрасный пол не требует стяжки, однако требует осторожности при перемещении тяжелой мебели.
| Тип системы | Риск перегрева | Сложность защиты | Надежность изоляции | |
|---|---|---|---|---|
| Кабельный | Низкий | Средняя | Высокая | Самый надежный |
| Матовый | Средний | Низкая | Средняя | Оптимальный для плитки |
| Инфракрасный | Высокий | Низкая | Высокая | Требует осторожности |
| Тонкий мат | Средний | Средняя | Средняя | Средний уровень |
| Сетчатый | Низкий | Средняя | Высокая | Высокий уровень |
Ответы на часто задаваемые вопросы
1. Можно ли мыть пол мокрой тряпкой?
Да, при наличии исправного УЗО и заземления эта процедура абсолютно безопасна.
2. Что делать при срабатывании автомата?
Необходимо отключить питание, проверить сопротивление кабеля мультиметром и вызвать квалифицированного электрика.
3. Как часто менять терморегулятор?
Замена производится только при выходе устройства из строя или поломке датчика температуры.
4. Опасно ли сочетание теплого пола и водяного отопления?
Такое сочетание опасно из-за риска критического перегрева плитки; следует использовать только один тип системы.
5. Можно ли использовать удлинитель?
Категорически запрещено, подключение системы должно быть стационарным и идти напрямую от щитка.
6. Как влияет перепад напряжения на безопасность?
Резкие скачки могут привести к сгоранию электроники термостата; рекомендуется установка стабилизатора напряжения.
7. Можно ли самостоятельно менять датчик?
Да, если датчик был установлен в защитной гофре и доступен для замены без демонтажа пола.
