Неравномерный прогрев радиаторов в доме приводит к повышенным затратам на отопление и дискомфорту жильцов. Настройка гидравлики с помощью балансировочных клапанов позволяет распределить теплоноситель правильно по всем контурам. Процесс регулировки в среднем занимает от 3 до 6 часов в зависимости от количества петель. Стоимость комплекта арматуры для среднего коттеджа начинается от 15 000 рублей. Правильный подбор оборудования обеспечивает стабильную температуру во всех комнатах.
Принцип работы устройства

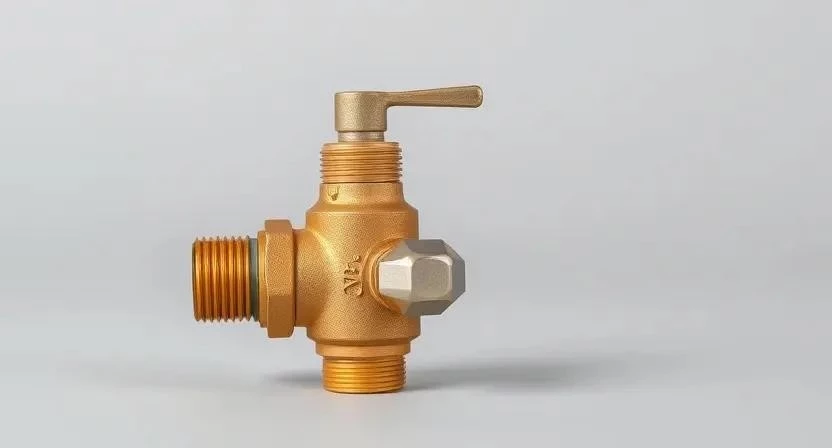

Балансировочный клапан представляет собой специализированный запорный механизм, предназначенный для ограничения потока жидкости в трубопроводе. Основная задача этого оборудования заключается в создании определенного гидравлического сопротивления, чтобы теплоноситель не уходил только в ближайшие к котлу приборы. В отличие от обычного запорного крана, который работает в режимах «открыто» или «закрыто», данный механизм позволяет точно дозировать объем проходящей воды. Это исключает ситуацию, когда первый радиатор перегрет, а последний остается холодным.

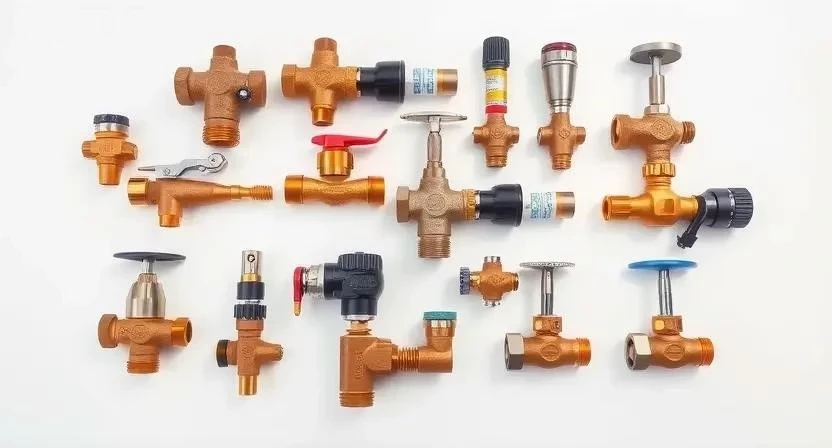

Разновидности и классификация
Существует несколько типов устройств, которые различаются по способу управления и воздействию на поток. Ручные модели требуют механической настройки мастера, в то время как автоматические системы самостоятельно поддерживают заданный перепад давления. Статические клапаны фиксируют расход один раз, а динамические способны реагировать на изменение нагрузки в системе.
| Вид клапана | Назначение | Особенности | Тип управления | Срок службы |
|---|---|---|---|---|
| Ручной | Статическая балансировка | Регулировка вручную | Механический | Высокий |
| Автоматический | Динамическая балансировка | Поддержание давления | Автоматический | Средний |
| Статический | Фиксация потока | Жесткая настройка | Ручной | Высокий |
| Динамический | Реакция на изменения | Саморегулирование | Автоматический | Средний |
| С манометром | Контроль давления | Точная настройка | Ручной/Контроль | Высокий |
Технические параметры
Ключевым показателем эффективности является пропускная способность, обозначаемая как Кв значение. Этот коэффициент определяет объем жидкости, проходящий через полностью открытый клапан при определенном перепаде давления. Материалы корпуса обычно выбираются исходя из агрессивности среды: латунь подходит для большинства бытовых систем, а нержавеющая сталь применяется в промышленных или высокотемпературных сетях.
| Параметр | Значение (латунь) | Значение (нерж. сталь) | Влияние на систему | Примечание |
|---|---|---|---|---|
| Рабочее давление | до 16 бар | до 25 бар | Надежность соединений | Зависит от класса |
| Температура | до 110°C | до 150°C | Теплостойкость | Для разных типов котлов |
| Коэффициент Кв | 0.1 — 10 м3/ч | 0.5 — 20 м3/ч | Пропускная способность | Главный параметр выбора |
| Срок службы | 15-20 лет | 25-30 лет | Долговечность | При правильном уходе |
| Герметичность | Класс А | Класс А | Отсутствие протечек | Проверка давлением |

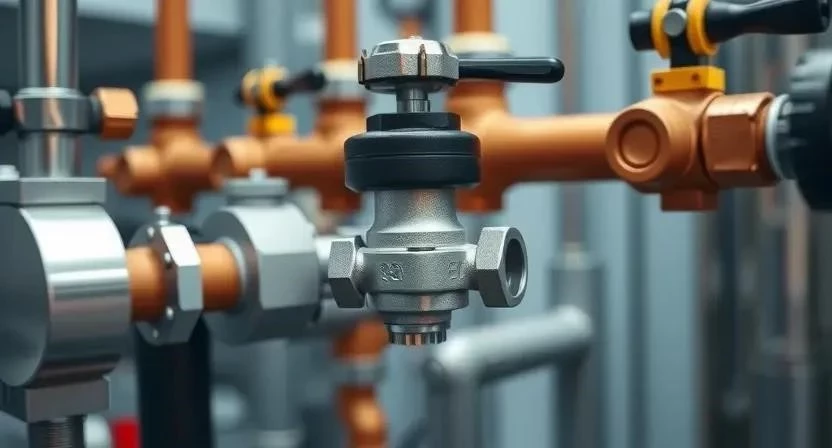

Сферы эксплуатации
Подобная арматура востребована как в частных домах, так и в многоквартирных зданиях. В системах с лучевой разводкой (через коллектор) установка производится на каждую ветку. Тройниковая разводка требует более тщательного расчета, так как сопротивление труб меняется по мере удаления от источника тепла. Ограничения по диаметру труб обычно составляют от 15 до 50 мм для бытового сектора, что покрывает большинство потребностей современного строительства.
Порядок монтажа оборудования
Установка производится на обратной линии каждого радиатора или на выходе из коллектора. Перед началом работ необходимо полностью слить теплоноситель из контура и очистить концы труб от заусенцев.
Необходимый набор инструментов:
- Труборез для ровного среза
- Набор разводных ключей
- Анаэробный герметик
- Фум-лента или нить
- Манометр для проверки давления
- Крестовая отвертка
- Строительный уровень
- Ветошь для очистки поверхностей
Последовательность установки по этапам:
- Подготовка рабочего места и разметка (30 мин)
- Слив теплоносителя из системы (40 мин)
- Обрезка труб под размер фитинга (20 мин)
- Очистка торцов от загрязнений (10 мин)
- Нанесение герметика на резьбу (15 мин)
- Вкручивание клапана согласно направлению потока (20 мин)
- Проверка герметичности соединений (30 мин)
- Заполнение системы водой (60 мин)
- Первичное удаление воздуха из радиаторов (30 мин)
- Проверка системы под рабочим давлением (60 мин)
- Установка предварительных позиций задвижек (30 мин)
- Финальная проверка на протечки (30 мин)
Пример из практики: Однажды при монтаже в коттедже мастер установил клапан задом наперед, игнорируя стрелку направления потока. В результате радиатор в дальней комнате остался холодным даже при полностью открытом вентиле, так как механизм блокировал поток.
Расчет расхода теплоносителя
Для определения нужного размера устройства необходимо рассчитать расход жидкости. Формула базируется на теплопотерях помещения и разности температур между подачей и обраткой. Правильный подбор гарантирует, что циркуляционный насос справится с сопротивлением системы.
| Мощность радиатора (кВт) | Расход (л/ч) | Рекомендуемый Кв | Диаметр трубы (мм) | Тип клапана |
|---|---|---|---|---|
| 1.0 | 400 | 0.15 | 15 | Ручной |
| 2.0 | 800 | 0.30 | 15 | Ручной |
| 3.0 | 1200 | 0.45 | 20 | Ручной/Авто |
| 4.0 | 1600 | 0.60 | 20 | Автоматический |
| 5.0 | 2000 | 0.80 | 25 | Автоматический |
Ведущие производители
На рынке представлены бренды разных ценовых категорий. Danfoss считается эталоном качества и точности, предлагая премиальные решения с длительным сроком службы. Valtec занимает средний сегмент, обеспечивая оптимальное соотношение цены и надежности для частного сектора. Honeywell специализируется на высокотехнологичных автоматических системах, которые минимизируют участие человека в настройке.
Преимущества и недостатки
Использование специализированной арматуры существенно меняет работу отопления, но имеет свои особенности.
Положительные стороны:
- Значительная экономия энергии за счет оптимизации потоков
- Повышение общего комфорта в помещениях
- Увеличение срока службы циркуляционного насоса
- Снижение шума в трубопроводах
- Возможность точного управления температурой
- Равномерный прогрев всех радиаторов
- Упрощение обслуживания системы
- Повышение общего КПД котельной
Отрицательные стороны:
- Высокая стоимость по сравнению с кранами
- Сложность первоначальной настройки
- Дополнительное место для установки
- Риск засорения узкого сечения при грязной воде
- Потребность в специальных инструментах для замера
- Зависимость от точности гидравлического расчета
- Возможные протечки при некачественном монтаже
Сравнение типов балансировки
Выбор между ручным и автоматическим вариантом зависит от бюджета и сложности объекта. В небольших домах достаточно статической настройки, в то время как большие здания требуют динамического контроля.
| Критерий | Ручной клапан | Автоматический клапан | |
|---|---|---|---|
| Стоимость | Низкая | Высокая | Ручной дешевле |
| Настройка | Требует времени | Автоматическая | Авто быстрее |
| Точность | Зависит от мастера | Высокая | Авто точнее |
| Обслуживание | Редко | Периодически | Ручной проще |
| Реакция на нагрузку | Отсутствует | Мгновенная | Авто эффективнее |
| Сложность монтажа | Простая | Средняя | Ручной легче |
| Надежность | Очень высокая | Высокая | Ручной долговечнее |
Пример из практики: В двухэтажном доме с 12 радиаторами ручная настройка заняла у бригады два полных дня. После установки автоматических клапанов система пришла в равновесие за 30 минут без ручного вмешательства.
Стоимость и приобретение
Цены варьируются от 800 рублей за простой ручной вентиль до 5000 рублей за автоматический модуль. На итоговую сумму влияют диаметр резьбы, материал корпуса и бренд. Для защиты от подделок рекомендуется покупать оборудование только в авторизованных точках продаж.
Этапы выбора подходящей модели:
- Определение общего количества петель отопления
- Расчет теплопотерь каждого помещения
- Выбор типа балансировки (статическая или динамическая)
- Подбор Кв значения под мощность радиаторов
- Согласование диаметра с существующим трубопроводом
- Сравнение предложений разных брендов по цене
- Проверка наличия гарантийного талона
Отзывы специалистов и пользователей
Монтажники отмечают, что без балансировки невозможно добиться идеальной работы системы в домах площадью более 100 м2. Владельцы часто пишут о том, что после установки клапанов исчезли «холодные зоны» в дальних комнатах. Многие подчеркивают, что первоначальные затраты окупаются за счет снижения счетов за газ или электричество.
Пример из практики: Один из клиентов пожаловался, что в спальне на втором этаже радиатор был едва теплым. После установки балансировочного клапана на ближайшие к котлу приборы, поток перераспределился, и температура в спальне поднялась с 17 до 22 градусов.
Ответы на частые вопросы
Можно ли обойтись без клапанов?
В очень маленьких системах (1-2 радиатора) это возможно, но в средних и больших домах возникнет разбалансировка.
Как понять, что система разбалансирована?
Если первые радиаторы от котла обжигают, а последние остаются прохладными — гидравлика настроена неверно.
Как часто проверять настройки?
Обычно один раз в год перед началом отопительного сезона.
Поможет ли клапан, если насос слишком слабый?
Нет, клапан только распределяет поток. Если мощности насоса недостаточно, придется менять его на более производительный.
Сложно ли настроить ручной клапан самостоятельно?
Требуется время и манометр для замера перепада давления, иначе настройка будет «на глаз».
Влияет ли завоздушивание на работу клапана?
Да, воздушные пробки блокируют поток, поэтому перед балансировкой обязателен полный спуск воздуха.
Можно ли ставить клапан на подающую линию?
Технически можно, но общепринятым стандартом считается установка на обратной линии для лучшего контроля.
