Организация теплового контура в частном доме требует точной регулировки температуры для исключения перегрева помещений. Средняя стоимость базового комплекта автоматики начинается от 5 000 рублей, а монтаж занимает от одного до трех рабочих дней. Понимание того, как выбрать систему управления отоплением, позволяет сократить расходы на топливо до 30%. Правильный подбор оборудования гарантирует стабильный микроклимат во всех комнатах.
Принципы работы теплового контроля
Управление отоплением представляет собой совокупность устройств, которые регулируют подачу теплоносителя в зависимости от заданных параметров. Принцип работы базируется на сборе данных о температуре воздуха и передаче сигнала на исполнительный механизм. Ручной режим предполагает физическую настройку вентилей или переключателей котла пользователем. Автоматический вариант исключает человеческий фактор, поддерживая заданный градус самостоятельно за счет электроники.
Классификация систем автоматизации
Существуют различные классы оборудования для контроля тепла. Механические устройства работают на основе расширения жидкостей или газов в датчиках. Электронные модели используют терморезисторы для более точного измерения среды. Программируемые системы позволяют задавать график температуры по часам и дням недели. Умные решения интегрируются в экосистему дома, обеспечивая удаленный доступ через смартфон.
| Вид системы | Особенности | Применение | Точность | Сложность монтажа |
|---|---|---|---|---|
| Механическая | Работает без электричества | Отдельные радиаторы | Низкая | Минимальная |
| Электронная | Использование реле | Небольшие дома | Средняя | Низкая |
| Программируемая | Настройка графиков | Квартиры, коттеджи | Высокая | Средняя |
| Умная (Smart) | Wi-Fi, сценарии | Современные дома | Очень высокая | Высокая |
| Погодозависимая | Уличный датчик | Частные дома | Высокая | Средняя |
Ключевые узлы и компоненты

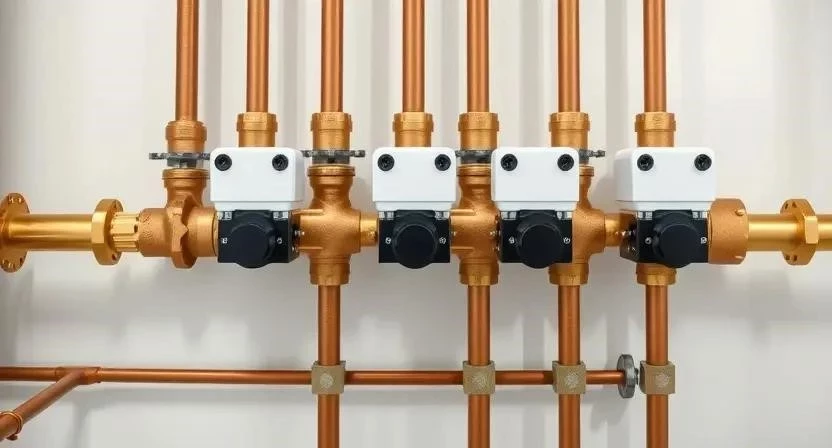

Эффективная работа автоматики зависит от слаженности всех узлов. Центральным элементом выступает контроллер, который обрабатывает информацию и отдает команды. Термостаты фиксируют текущее состояние среды в конкретной точке. Датчики температуры могут быть комнатными или уличными для корректировки мощности котла. Сервоприводы физически открывают или закрывают клапаны на коллекторе теплого пола.
- Центральный контроллер управления
- Комнатный термостат (проводной или радио)
- Уличный датчик температуры
- Электромагнитный клапан
- Сервопривод для коллектора
- Реле включения котла
- Wi-Fi модуль для удаленного доступа
- Соединительный кабель с экранированием
Критерии подбора оборудования
Подбор оборудования начинается с проверки совместимости с имеющимся котлом. Важно определить количество необходимых зон управления, чтобы в спальне было прохладнее, чем в гостиной. Способ управления может быть как проводным, так и беспроводным. Надежность бренда определяет срок службы электроники в условиях перепадов температур. Интерфейс должен быть интуитивно понятным для всех членов семьи.
| Критерий | Важность | На что обратить внимание | Риск при ошибке |
|---|---|---|---|
| Совместимость | Критическая | Тип сигнала (сухой контакт/24В) | Система не запустится |
| Кол-во зон | Высокая | Разделение на комнаты | Перегрев одних зон, холод в других |
| Тип связи | Средняя | Радиоканал или провода | Сложность прокладки кабеля |
| Бренд | Средняя | Наличие сервисных центров | Долгое ожидание запчастей |
| Функции | Средняя | Наличие программирования | Повышенный расход топлива |
Сценарии использования в разных объектах
Для однокомнатных квартир достаточно установки одного комнатного термостата. Частные дома среднего размера требуют размещения нескольких датчиков в основных жилых зонах. Большие коттеджи нуждаются в многозонном управлении с разделением на контуры радиаторов и теплого пола. Ограничения могут возникнуть при использовании старых котлов без возможности внешнего подключения к электронике.
Порядок установки и настройки
Подготовка помещения включает определение точек установки датчиков. Они должны располагаться вдали от сквозняков, прямых солнечных лучей и источников тепла. Поверхности для крепления должны быть сухими и ровными.
Необходимые инструменты:
- Шуруповерт с набором сверл
- Стриппер для зачистки проводов
- Мультиметр для проверки цепи
- Строительный уровень
- Изолента и термоусадка
- Кабельные стяжки
- Набор отверток (крестовая, плоская)
Расходные материалы:
| Материал | Кол-во (на 100м2) | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Кабель КВВГ 2х0.75 | 50 м | 5-10 м | 40 руб/м | 2000 руб |
| Контроллер | 1 шт | 1 шт | 7000 руб | 7000 руб |
| Термостаты | 4 шт | 1 шт/комната | 2500 руб | 10000 руб |
| Сервоприводы | 6 шт | 1 шт/петля | 1200 руб | 7200 руб |
| Крепеж/дюбеля | 1 компл | — | 500 руб | 500 руб |
Пошаговая инструкция по монтажу:
- Планирование расположения всех датчиков и контроллера (30 мин).
- Прокладка кабельных трасс от котла к комнатам (2-4 часа).
- Монтаж корпуса центрального контроллера на стену (1 час).
- Установка комнатных термостатов в жилых зонах (1 час).
- Подключение сервоприводов к коллектору отопления (2 часа).
- Разводка и подключение проводов к плате котла (1 час).
- Первое включение питания и проверка индикации (10 мин).
- Конфигурация параметров в меню контроллера (1 час).
- Тестирование открытия/закрытия каждого контура (1 час).
- Финальная калибровка датчиков температуры (30 мин).
Технология требует соблюдения температуры в помещении не ниже +5°C при монтаже электроники. Влажность воздуха не должна превышать 80%. Время застывания монтажной пены или герметика в местах прохода кабелей составляет от 2 до 12 часов.
Личный опыт: Однажды я установил датчик температуры прямо над радиатором, из-за чего котел отключался слишком рано, оставляя комнату холодной. Всегда размещайте сенсоры на уровне 1.5 метра от пола в нейтральной зоне.
Ошибки новичков:
Использование неэкранированного кабеля рядом с силовыми линиями 220В, что вызывает помехи. Установка термостата на внешней стене дома, где температура всегда ниже средней по комнате.
Безопасность: Все работы по подключению к сети должны проводиться при полностью отключенном питании. Используйте заземление для всех металлических корпусов оборудования.
Стоимость и экономическая эффективность
| Уровень автоматики | Примерный бюджет | Срок окупаемости | Экономия топлива |
|---|---|---|---|
| Базовый | 5 000 — 15 000 руб | 1-2 сезона | 10-15% |
| Средний | 20 000 — 50 000 руб | 2-3 сезона | 20-25% |
| Премиум | от 70 000 руб | 3-5 сезонов | до 30% |
| Своими руками | 3 000 — 10 000 руб | 1 сезон | 10% |
| С мастером | 15 000 — 80 000 руб | 2-4 сезона | 20-30% |
Обзор производителей и брендов
Популярные марки делятся на европейские и азиатские. Премиум-бренды предлагают расширенную гарантию и высокую точность измерения до 0.1 градуса. Бюджетные решения часто имеют упрощенный интерфейс, но стабильно выполняют основные функции. В паспорте изделия следует проверять допустимое напряжение питания и тип выходного сигнала (сухой контакт или 24В).
Преимущества и недостатки автоматизации
Внедрение электроники в систему отопления имеет свои сильные и слабые стороны.
Плюсы:
- Значительное снижение расходов на топливо.
- Повышение уровня комфорта за счет стабильной температуры.
- Полная автоматизация процессов без участия человека.
- Возможность удаленного управления через интернет.
- Увеличение срока службы котла за счет оптимизации циклов.
- Точный контроль температуры в каждой комнате.
- Интеграция с другими системами климат-контроля.
Минусы:
- Высокая начальная стоимость оборудования.
- Сложность первичной настройки для непрофессионала.
- Зависимость работы системы от электроснабжения.
- Необходимость периодического обслуживания датчиков.
- Уязвимость электроники к скачкам напряжения.
Сравнение с упрощенными решениями

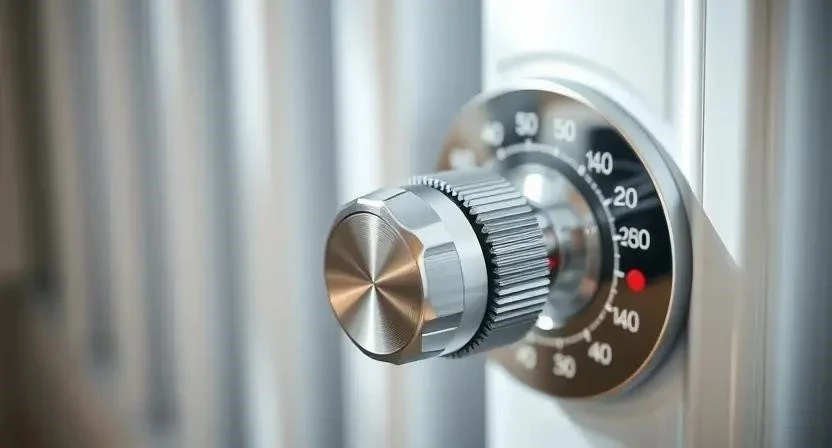

Простые термоголовки регулируют поток воды в конкретном радиаторе, не влияя на работу котла. Полноценная автоматика управляет всем циклом нагрева. Для маленьких помещений или квартир с центральным отоплением достаточно ручных головок. В больших частных домах без центрального контроллера невозможно добиться равномерного прогрева всех этажей.
| Характеристика | Термоголовки | Полноценная автоматика |
|---|---|---|
| Управление котлом | Нет | Да |
| Удаленный доступ | Нет | Да (через Wi-Fi) |
| Зональный контроль | Локальный | Централизованный |
| Сложность монтажа | Очень низкая | Средняя/Высокая |
| Экономия ресурсов | Минимальная | Максимальная |
Личный опыт: Сравнение затрат в доме 100 м2 показало, что замена обычных кранов на полноценную автоматику окупилась за два отопительных сезона за счет экономии газа.
Часто задаваемые вопросы
Можно ли поставить систему на старый котел?
Да, большинство систем поддерживают подключение через «сухой контакт», что позволяет автоматизировать даже старые модели. При установке системы на старый котел пришлось использовать промежуточное реле, что позволило автоматизировать процесс без замены основного агрегата.
Влияет ли Wi-Fi на надежность работы?
Нет, удаленное управление является дополнительной функцией. Основной алгоритм работает локально через контроллер.
Как часто нужно калибровать датчики?
Рекомендуется проверять точность показаний один раз в год перед началом отопительного сезона.
Что произойдет при отключении электричества?
Большинство систем переходят в безопасный режим или полностью закрывают контуры, чтобы избежать разморозки или перегрева.
Нужен ли отдельный кабель для каждого термостата?
В проводных системах — да, в радиосистемах достаточно одного общего шлюза.
Можно ли объединить разные бренды в одну систему?
Только если они поддерживают единый протокол связи, например, ZigBee или Z-Wave.
Поможет ли автоматика при плохой теплоизоляции стен?
Она поможет оптимизировать расход, но не устранит основные потери тепла через стены.
