Требования и нормы вентиляции в газовой котельной частного дома

Естественный и искусственный тип

В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:

  1. Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
  2. Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.

Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.

Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.

Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.

Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.

В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.

К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.

Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.

Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.

В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.

Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.

Верхняя часть трубы должна быть оснащена колпачком — вентиляционным отражателем, который защищает от атмосферных осадков.

Виды вентиляции

Для обеспечения безопасной и экономичной работы газового котла обычно обустраивается вентиляция таких видов:

  • принудительная;
  • естественная.

Схемы вентиляции

Естественная вентиляция

Для домов площадью 80-100 м² достаточно обустройства системы естественной вытяжки.

Верх трубы укрывается пластиковым или металлическим «зонтиком», для усиления тяги и улучшения циркуляции воздушных масс устанавливается дефлектор. С целью предотвращения случайного выброса воздуха наружу на внутренней стороне стены ставится обратный клапан. Дымоотвод монтируется прямо над отопителем, воздуховод устанавливается за камерой сгорания. Вертикальная труба выводится на крышу. Верх ее располагается над коньком на высоте от 500 мм.

Для котлов до 30 кВт устраивается продуха размером 150х150 мм. В вентканал монтируется патрубок из пластика, снаружи ставится металлическая решетка либо сетка.

Пластиковая решетка защищает продушину от мусора и грызунов

В соответствии с нормативами, эффективность вентиляционной системы оценивается возможностью полного обновления воздуха более трех раз на протяжении часа. Точные характеристики приточной вытяжки из котельной рассчитать невозможно. Интенсивность смены воздушных масс зависит от многих факторов:

  • направления и скорости ветра;
  • атмосферного давления;
  • температуры воздуха и т. д.

Эффективность вентиляции также зависит и от воздуховода, диаметр его принимается по мощности котла. Для аппарата 24 кВт хватает трубы 120 мм, с повышением мощности сечение увеличивается. Для котла 100 кВт потребуется труба сечением уже 230 мм. Требуемое сечение указывается в техпаспорте аппарата.

Принудительная вентиляция

Принудительная вытяжка потребуется в двух случаях:

  • если приточная вентиляция не соответствует нормам, приведенным в техпаспорте котла;
  • при монтаже газовых отопителей значительной мощности с интенсивным горением.

Принудительная вытяжка

Система оснащается нагнетательным вентилятором, к которому дополнительно устанавливаются и канальные — они совместно подают воздух в камеру сгорания. В котельную воздушные массы поступают за счет создания области низкого давления.

При обустройстве вентиляции в частном доме важно следовать требованиям СНиП, регламентирующих как правила установки оборудования, так и основные размеры и расстояния. Только строгое соответствие нормам сделает эксплуатацию газового котла экономичной и безопасной, а проживание в доме — комфортным

Видео по теме: Каким требованиям должна отвечать газовая котельная частного дома + правила установки котлов

Как сделать вытяжку для газового котла в частном доме

Эффективность напрямую зависит от сечения и диаметра воздухоотводов. Вытяжной канал должен иметь минимальное число изгибов, по нормативам не более трех. Расчет производится с учетом следующих показателей:

  • Нормативы кратности для жилых зданий;
  • Расход воздуха м3. Расчетные таблицы созданы для прямоугольных и круглых отводов. Рекомендованная скорость движения воздушных масс внутри помещений обозначена в СНиП – от 0,1 до 0,3 м/с;
  • Мощность, открытая или закрытая горелка;
  • Уровень шума. Как сделать вытяжку, если шумность превышает допустимые показатели? Необходимо увеличить сечение отвода или количество изгибов. Оба способа снижают скорость, а значит, и сопротивление.

Естественная вентиляция для частного дома с газовым котлом обязательна, но не всегда возможно обеспечить точность функционирования в разные сезоны года. Одним из ее недостатков является зависимость от погоды. Автоматические устройства создают нужную тягу в любых условиях, но повышают электропотребление.

Подготовка к монтажу

Правильная вентиляция с самого начала хорошо продумана. Ошибки, допущенные в вычислениях, тогда будут практически невозможны или слишком дороги для исправления. Лучше делать все с самого начала.

Для облицовки цоколя можно использовать самые разнообразные материалы. Нет никаких специальных строительных стандартов. Но конструкция вентиляционной системы или свайного фундамента должна быть рассчитана в соответствии с весом СНиП и ГОСТа. Иначе дом не продержится долго, или в нем будет просто неудобно жить.

При проектировании системы вентиляции дома важно учитывать это:

  1. Наличие плиты или камина в комнате.
  2. Каждый номер и коттедж в целом.
  3. Население.
  4. Необходимость и тип воздушных фильтров, которые должны быть встроены в систему.
  5. Индивидуальные архитектурные особенности здания и многое другое.

На кухне воздух должен быть заменен со скоростью 60-100 м3 /ч в зависимости от типа плиты. А если это газовая плита, то ее необходимо менять из расчета не менее трех раз в час на объем кухонного помещения. В ванных комнатах и туалетах скорость воздухообмена должна составлять 25-50 м3/час.

Для внутренних стоков вентиляция должна осуществляться отдельно с помощью вентиляционной трубы от общей стояковой трубы. Также рекомендуется, чтобы вентиляционный канал над кухонной плитой работал отдельно. А суммировать проток из него и ванную в одну шахту не получится. Это может привести к утечке канализации «амбра» на кухню.

При подготовке конструкции также необходимо учитывать размеры и мощность вентиляционных каналов, мощность системы отопления и размеры вентиляторов. Вам нужно вычислить множество параметров. И все они должны быть точными и безупречными, иначе эффективность вентиляции будет не такой, какой мы хотим.

Однако проектирование вентиляции для большого дома лучше всего заказывать у специалистов в этой области с соответствующей инженерной квалификацией. Здесь цена ошибки может быть слишком высокой.

Обязательно ли нужна вентиляция котельной в частном доме, и почему?

Да, в котельных частных домов обязательно нужно организовать вентиляцию, которая соответствует стандартам СНиП.

В этом помещении вентсистема будет выполнять такие функции:

  1. Обеспечивать приток кислорода для нормального горения. Если кислорода не хватает — любое топливо будет сгорать не полностью. Как результат — выделяется меньше тепла, тратится больше топлива для поддержания нужной температуры в жилых помещениях, ускоряется износ котла, внутри дымохода накапливается гарь.
  2. Удалять угарный газ. Не все продукты сгорания могут удаляться через дымоход — в небольшом количестве они могут проникать в помещение. Если вентиляция не обеспечивает достаточный воздухообмен — концентрация угарного газа может повышаться до критических показателей, и проникать в другие комнаты.
  3. Удалять газ при возможном пропуске. Со временем газовая линия до котла может утратить герметичность, и газ может накапливаться в помещении. Если этого не заметить — возможен взрыв или отравление.

То есть правильно обустроенная вентиляция топочной дает такой эффект:

  • уменьшается вероятность пожара или взрыва;
  • уменьшается вероятность отравления природным или угарным газом;
  • котел работает с полной отдачей, без превышения нагрузок (а значит может прослужить дольше без ремонта);
  • температура в доме поддерживается без избыточной нагрузки на котел и без превышения расхода топлива.

Главные правила и требования к вентиляции котельной согласно СНиП (+видео)

Нужна ли вентсистема — выяснили. Теперь про главные правила и требования ее обустройства.

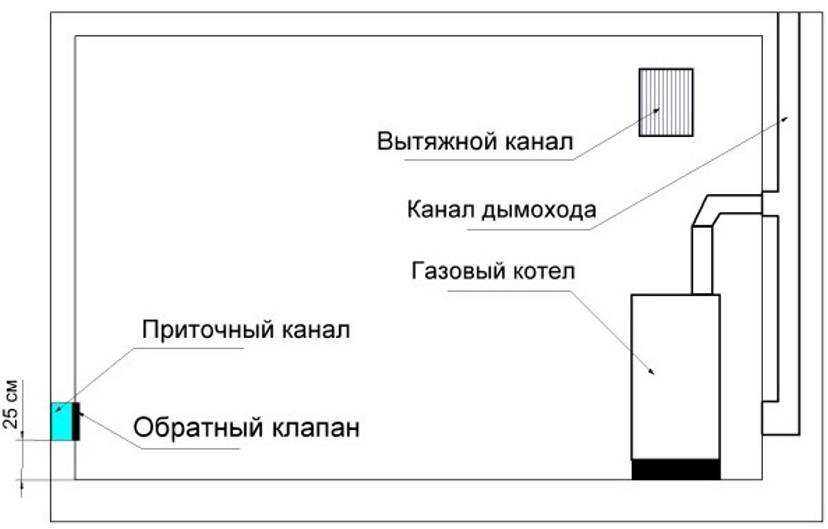

Упрощенная схема вентиляции котельной

Котельная может обустраиваться в таких помещениях:

  1. Отдельно стоящее строение или блочный модуль.
  2. Пристройка.
  3. Помещение внутри дома.
  4. Кухня (допустимо, если мощность котла не превышает 30 кВт).
  5. Чердак.

При строительстве частных домов топочные обычно обустраивают в отдельной комнате на первом этаже, по соседству с гаражом или другим помещением.

Требования и нормы обустройства котельных в частных домах регламентированы в СНиП 42-02-2002.

Из основных требований:

  1. Требования к помещению, если котел ставится в отдельной комнате: объем — от 7.5 м³, площадь — от 6 м², высота потолков — от 2.5 м.
  2. Котлы мощностью 30+ кВт — должны устанавливаться только в отдельном помещении. Котлы с меньшей мощностью — можно ставить на кухне.
  3. При установке котла на кухне ее площадь должна быть более 15 м²
  4. Помещение котельной должно иметь отдельную дверь на улицу.
  5. Площадь сечения отверстий для притока: с улицы — от 8 см² на каждый 1 кВт мощности котла, из соседнего помещения (к примеру — из кухни, через стену) — от 30 см² на каждый 1 кВт мощности.

Расчет воздухообмена с формулой и примером (+видео с более подробными объяснениями)

Выбирать сечения вентиляционных каналов и мощность вытяжного вентилятора нужно исходя из нужного воздухообмена.

Чтобы рассчитать нужное количество воздуха, нужно знать:

Кратность воздухообмена. Согласно СНиП — для котельных составляет 3 (то есть за 1 час в помещении котельной воздух должен полностью обновиться 3 раза).
Объем помещения. Для измерения нужно высоту умножить на ширину и умножить на длину (все величины берутся в метрах).
Сколько воздуха нужно котлу для горения

Для газовых котлов (не важно — с открытой или закрытой камерой сгорания) в частных домах большая точность не обязательна, поэтому можно брать для расчетов 10 «кубов» воздуха на 1 «куб» газа. Для дизтоплива — 12.. Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

  1. Вычисляем объем помещения. Для примера возьмем размеры 2.5 х 3.5 х 2.5 = 21.875 м³. Для более точного расчета можно отнять от «общего» объема объем (размер) самого котла.
  2. Смотрим в характеристиках своего котла, сколько газа максимум он сможет сжечь за 1 час. К примеру, у нас модель Viessmann Vitodens 100 (35 кВт), с максимальным расходом 3.5 «кубов». Значит, для нормального горения при максимальной нагрузке котлу нужно 3.5 х 10 = 35 м³/ч воздуха. На эту характеристику не распространяется норма про трехкратность, поэтому ее просто добавляем к результату.

Теперь выполняем расчет, используя все показатели:

21.875 х 3 (трехкратный воздухообмен) + 35 = 100 м³/ч

На всякий случай нужно сделать запас — в среднем до +20-30% от получившейся величины:

100 + 30% = 130 м³/ч (с округлением в большую сторону) должна подавать и удалять вентиляционная система в котельной при максимальной нагрузке на котел. Для примера мы взяли максимальный запас (30%), по факту можно ограничиться и 15-20%.

Нормы вентиляции газовой котельной по СНиП

вытяжной вентилятор

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

  • В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
  • Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
  • Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
  • Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
    • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
    • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

  • естественная;
  • принудительная.

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.

Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Принудительная вентиляция

Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.

Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

  • длина – 3,0 м;
  • ширина – 2,0 м;
  • высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

Нестандартные решения вентиляции для канализационных систем

Нестандартные решения, которые в то же время не противоречат правилам безопасности и санитарным требованиям, могут быть решением в случае, если канализация в частном доме установлена после постройки самого здания. В таких условиях реализация классической системы может вызвать определенные трудности.

Монтаж по внешней стене дома

Если вентиляционная труба проложена вдоль наружной стены здания, она будет напоминать обычный водосток и не испортит внешний вид дома. Единственной разницей будет высота вершины, которая в любом случае будет выше уровня крыши. Диаметр трубы для вентиляции санитарной канализации выбирают наиболее распространенный — 110 мм. При выборе места установки соблюдайте требования к допустимому расстоянию между фекальным сливом и окнами (балконы, лоджии), приведенные выше.

Монтаж по забору

Установка дымохода с креплением к забору практически такая же, как и установка на наружной стене. Единственная разница заключается в большем расстоянии от здания до вентиляционной вытяжки. При выборе этого варианта учитывайте расположение вашего дома и хозяйственных построек на соседнем участке. Ты же не хочешь, чтобы твои соседи испытывали неудобства из-за запаха канализации.

Вентиляция к септику

Канализационная система вентиляции в частном доме, приведенная к септической емкости, в некоторых случаях может считаться лучшим решением. Согласно законодательству, канализационные очистные сооружения и аккумуляторы должны быть установлены на определенном расстоянии от дома (в зависимости от индивидуальных условий — от 5 до 20 метров). Это предотвращает проникновение в дом неприятных запахов. Кроме того, нетрудно организовать подобную заявку при строительстве дома, ремонте и улучшении жилищных условий.

Перед выбором наиболее подходящей схемы вентиляции для системы канализации частного дома необходимо тщательно изучить все существующие условия и нюансы системы канализации.

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

  • потолки высотой не менее 220 см;
  • наличие вентиляционного проема или окна с вентилятором;
  • зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

  • впотолка более 2 м 20 см;
  • наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
  • под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

  • с фильтрацией и рециркуляцией воздуха;
  • с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O — это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H — высота помещения, L — длина помещения, S — ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

  • оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
  • настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
  • вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.
