Требования к газовой котельной в частном доме в 2020

Можно ли установить газовый котел в цокольном этаже?

Сначала дадим определение терминов: «подвал» и «цокольный этаж». Итак,

Цокольный этаж — этаж при отметке пола помещений ниже планировочной отметки земли не более, чем на половину высоты помещения.
Подвальный этаж — этаж при отметке пола помещений ниже планировочной отметки земли более, чем на половину высоты помещения.

В СП 402.1325800.2018 написано, что теплогенераторы, работающие на природном газе, можно размещать в цокольных и подвальных этажах жилых домов.

https://sever-gaz.ru/okno-v-gazovoj-kotelnoj.html https://progazosnabgenie.ru/gazifikatsiya-chastnyh-domov/trebovaniya-k-oknam-v-gazovoj-kotelnoj.html https://buildingclub.ru/trebovaniya-k-gazovoj-kotelnoj-v-chast/ https://zen.yandex.ru/media/id/5c81298c1d8c8100b947652f/5cc585f16e47b000b32230cc https://sovet-ingenera.com/otoplenie/kotelnaya/okno-dlya-gazovoy-kotelnoy-chastnogo-doma.html https://StrojDvor.ru/otoplenie/ploschad-ostekleniya-v-kotelnoy-s-gazovym-kotlom/ https://kotle.ru/gazovye-kotly/razmer-okna-v-kotelnoj-v-dome https://bvzd.ru/vopros/osteklenie-kotelnoy-trebovaniya-i-raschet https://stroim-dom.net/kotelnaja-v-chastnom-dome-trebovanija-normy-snip/ https://ProfiTeplo.com/sistemy-otopleniya/110-kotelnaya-v-chastnom-dome.html https://zen.yandex.ru/media/id/592d594b8e557de2f707c29f/5e2b2f3a0a451800adad3b15

Основные требования к помещению для газовой котельной

Проектировать котельную в частных домах, в которой будет газовый котел мощностью от 60 до 150 кВт, необходимо в отдельном помещении. Если мощность превышает 150 кВт, потребуется возвести пристройку либо же отдельное строение.

И только прибор мощностью до 60 кВт разрешается устанавливать на кухне – при соблюдении определенных условий.

Требования к минимальному размеру помещения тоже имеются:

объем – не менее 15 куб. м;
высота потолков – не менее 2,5 м.

Двери в котельной

Если агрегат располагается в отдельной комнате, то в нижней части входной двери нужен просвет между дверным полотном и полом, небольшой зазор, или забранное решеткой отверстие. В продаже есть модели дверей, которые еще на заводе оснащаются такой решеткой.

А если отопительное оборудование размещается в пристройке, входную дверь выполняют из жаропрочных материалов, с открытием наружу.

Требования к окнам

Кроме того, должно быть обеспечено естественное освещение через распашное, открывающееся на улицу окно. Либо же разрешается окно с форточкой.

Предусмотрены нормы и для размеров остекления. Для расчета нужно умножить объем на 0,03 кв. м (именно такое остекление нужно для 1 куб. м). Для примера: для объема в 15 куб. метров необходимо окно (без учета рамы, только стекло) минимальным размером 15 * 0,03 = 0,45 кв. м.

Ставят оборудование на подготовленный фундамент, на негорючее основание.

Вентиляция

Большое значение в деле обеспечения безопасности имеет вентиляция. Естественный воздухообмен обеспечивается за счет притока свежего воздуха через вентканал или через отверстия в нижней части двери. Воздуховод нужно выводить через потолок.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.

Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).

Двери должны открываться наружу.

В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.

Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.

Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.

Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.{banner_downtext}Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.

Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.

Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
Пространство под котлом должно быть свободным.
На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Остекление котельной: требования и расчет

В последнее время для любого помещения, где установлена котельная система имеются свои требования. К примеру, для монтажа окон свои условия и правила, которые в обязательном порядке должны соответствовать последним изменениям в законодательстве и согласно с учетом пожаробезопасности помещения.

Требования к окнам в котельной

Итак, высота от полового покрытия до самого потолка котельного помещения, должно быть не меньше 230 см. Любые настенные варианты устройства должны устанавливаться на высоте не меньше одного метра. К тому же дымоход должен будет расположен примерно в двух метрах от основного уровня полового покрытия, и конечно выходить в наружу, то есть на улицу по заранее сделанной вытяжной системе. Этот уровень также должен учитываться в размере от двух метров от основного уровня почвы на любом участке.

Более утепленная котельная комната зачастую оснащается дверью и оконным проемом. Обычно в топочной системе имеется место для соединения с водопроводом, то в данном случае общий объем котельного помещения согласно нормативам СНиП он может не увеличиваться.

Котельное помещение должно быть оснащено одним или несколькими металлопластиковыми оконными конструкциями. Их основная площадь должна составлять не меньше полуметра квадратных метров. Должен прекрасно проветривать помещение при возможной утечке газа.

Если же общий объем топочного участка будет больше 15 кубических метров, то к общему параметру придется дополнительно подбавить не меньше 0.03 квадратных метров. И этот расчет составляет на каждый кубический метр топочного участка. В котельной здания из деревянного материала должен быть постоянный приток кислорода через уличный проем. Этот зазор должен составлять примерно 150 на 200 мм, и конечно оснастить зазором под дверью не меньше 2 см.

Обязательно необходимо утеплить основную перемычку оконного проема, благодаря этому полностью снизить потерю тепла комнаты. Здесь вы сможете рассмотреть таблицу по основным требованиям установки любых окон.

Материал остекления котельной

Стоит особо помнить, что любая оконная конструкция должна быть изготовлена из алюминиевого или пластикового материала. Эти материалы считаются практичными и устойчивыми, к тому же они считаются экологичными видами. Каждый из них должен отвечать требованиям, то есть должен иметь является устойчивыми при любых температурных воздействий.

Именно алюминиевый профиль может защитить от любых погодных явлений. И при сильном ветре на улице не даст создать сквозняк и потушить огонь в котле. Благодаря чему не будет возникать пожароопасный момент.

Кроме того, необходимо будет согласовать основные требования, где могут быть учтены наличие однокамерной и двухкамерной конструкции стеклопакет. Благодаря этому вы сможете сохранить тепло в помещении и создать комфорт при нахождении в нем.

Легкосрабатываемые конструкции для котельных

Итак, основные функциональные данные легкосрабатываемой конструкции обычно заключаются в основном сбросе лишнего давления, который зачастую образуется внутри каждого котельного помещения в момент аварийного момента. Здесь срабатывает механизация саморазрушения и полного высвобождения оконного проема от установленной конструкции. Этим полностью сохраняет основную целостность всех несущих конструкций всего здания.

Одним из более конструктивным вариантом считается род всех сооружений, где в обязательном порядке устанавливаются только легкосбрасываемые оконные конструкции: помимо наличия пожарной безопасности, а также защищенности от возможного взрыва будут вполне удовлетворены практически все вопросы относительно параметров по освещению, в том числе с учетом вентиляционной системы и температурного режима.

Основной принцип действия по сбрасыванию оконной конструкции бывает совершенно разным. При увеличении давления внутри всего помещения будет разрушено основное стекло, или же вся основная конструкция в целом. Крепежная система отсоединится от места монтажа. При всеобщем расчете используемой площади для остекления любого производственно-промышленного помещения будет учитываться не только общая площадь здания, но и его функциональные данные.

Но вот устойчивость и прочность в данном случае не учитывается, так как должны будут легко сбрасывать при любом напоре давления. А толщина стекол, в том числе и устойчивость к разным воздействиям к любым неблагоприятным факторам, к которым зачастую может относиться только любое избыточное давление при возможном взрыве или же пожаре.

Требования к газовой котельной в частном доме

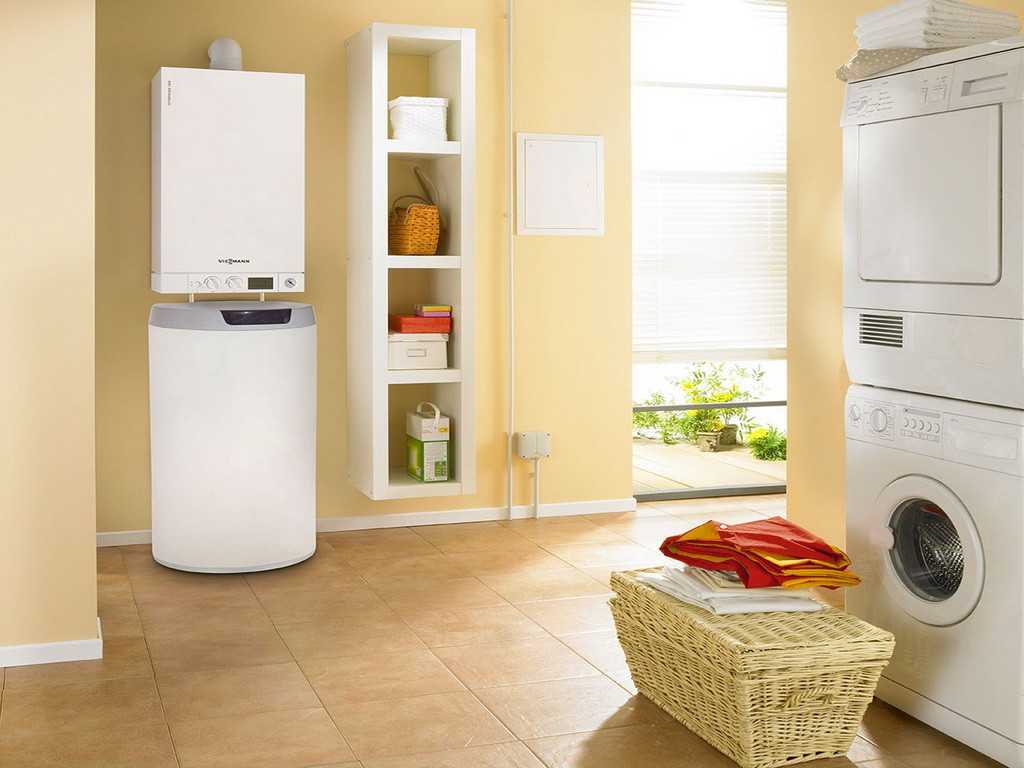

Фото. Размещение настенного газового котла

Установить отопительный котел в деревянном доме можно на кухне и в специальных помещениях – топочных. В санузлах котлы устанавливать запрещено. Если для отопительного оборудования предусмотрено отдельное помещение, то необходимо ознакомиться с требованиями СНиП 2016 к котельным – помещениям, где размещается газовый или твердотопливный котел, а также вспомогательное оборудование для отопительной системы коттеджа.

Высота потолков в котельной не менее 220 см, объем помещения составлять должен не менее 15 кубических метров или 6 квадратных метров. Обязательно в котельной должно быть окно площадью остекления не менее 0,5 квадратных метра, а также отверстие под дверью для подачи свежего воздух. В помещении запрещено устанавливать электроприборы, так как необходимо пространство для свободного доступа к оборудованию.

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб

Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Сколько квадратов должна быть котельная в доме

Фото. Расположение оборудования в топочной

Периметр данного помещения может быть произвольный, единственное, что следует учесть — это ширина проходов, которые должны быть была не менее 1 метра от котла до противоположной стены. По площади котельная в частном доме должна быть не менее 6 квадратных метров. Газовое оборудование на природном газе устанавливать допускается на любом этаже, в том числе в подвальном или мансардном этаже жилого деревянного и кирпичного дома.

На практике все перечисленные требования не всегда соблюдаются. Технадзор и пожарные инспекторы достаточно жестко смотрят только на площадь котельной, размер окна, наличие дверей и вытяжки, а также на площадь приточной вентиляции и вытяжки. Все эти параметры следует заранее согласовать с проектной документацией. Компании, предоставляющие услуги проектирования газоснабжения выполняют проект котельных согласно всем действующим СНиП.

Обязательно ли нужна вентиляция котельной в частном доме, и почему?

Да, в котельных частных домов обязательно нужно организовать вентиляцию, которая соответствует стандартам СНиП.

В этом помещении вентсистема будет выполнять такие функции:

Обеспечивать приток кислорода для нормального горения. Если кислорода не хватает — любое топливо будет сгорать не полностью. Как результат — выделяется меньше тепла, тратится больше топлива для поддержания нужной температуры в жилых помещениях, ускоряется износ котла, внутри дымохода накапливается гарь.
Удалять угарный газ. Не все продукты сгорания могут удаляться через дымоход — в небольшом количестве они могут проникать в помещение. Если вентиляция не обеспечивает достаточный воздухообмен — концентрация угарного газа может повышаться до критических показателей, и проникать в другие комнаты.
Удалять газ при возможном пропуске. Со временем газовая линия до котла может утратить герметичность, и газ может накапливаться в помещении. Если этого не заметить — возможен взрыв или отравление.

То есть правильно обустроенная вентиляция топочной дает такой эффект:

уменьшается вероятность пожара или взрыва;
уменьшается вероятность отравления природным или угарным газом;
котел работает с полной отдачей, без превышения нагрузок (а значит может прослужить дольше без ремонта);
температура в доме поддерживается без избыточной нагрузки на котел и без превышения расхода топлива.

Главные правила и требования к вентиляции котельной согласно СНиП (+видео)

Нужна ли вентсистема — выяснили. Теперь про главные правила и требования ее обустройства.

Упрощенная схема вентиляции котельной

Котельная может обустраиваться в таких помещениях:

Отдельно стоящее строение или блочный модуль.
Пристройка.
Помещение внутри дома.
Кухня (допустимо, если мощность котла не превышает 30 кВт).
Чердак.

При строительстве частных домов топочные обычно обустраивают в отдельной комнате на первом этаже, по соседству с гаражом или другим помещением.

Требования и нормы обустройства котельных в частных домах регламентированы в СНиП 42-02-2002.

Из основных требований:

Требования к помещению, если котел ставится в отдельной комнате: объем — от 7.5 м³, площадь — от 6 м², высота потолков — от 2.5 м.
Котлы мощностью 30+ кВт — должны устанавливаться только в отдельном помещении. Котлы с меньшей мощностью — можно ставить на кухне.
При установке котла на кухне ее площадь должна быть более 15 м²
Помещение котельной должно иметь отдельную дверь на улицу.
Площадь сечения отверстий для притока: с улицы — от 8 см² на каждый 1 кВт мощности котла, из соседнего помещения (к примеру — из кухни, через стену) — от 30 см² на каждый 1 кВт мощности.

Расчет воздухообмена с формулой и примером (+видео с более подробными объяснениями)

Выбирать сечения вентиляционных каналов и мощность вытяжного вентилятора нужно исходя из нужного воздухообмена.

Чтобы рассчитать нужное количество воздуха, нужно знать:

Кратность воздухообмена. Согласно СНиП — для котельных составляет 3 (то есть за 1 час в помещении котельной воздух должен полностью обновиться 3 раза).
Объем помещения. Для измерения нужно высоту умножить на ширину и умножить на длину (все величины берутся в метрах).
Сколько воздуха нужно котлу для горения

Для газовых котлов (не важно — с открытой или закрытой камерой сгорания) в частных домах большая точность не обязательна, поэтому можно брать для расчетов 10 «кубов» воздуха на 1 «куб» газа. Для дизтоплива — 12.. Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

Вычисляем объем помещения. Для примера возьмем размеры 2.5 х 3.5 х 2.5 = 21.875 м³. Для более точного расчета можно отнять от «общего» объема объем (размер) самого котла.
Смотрим в характеристиках своего котла, сколько газа максимум он сможет сжечь за 1 час. К примеру, у нас модель Viessmann Vitodens 100 (35 кВт), с максимальным расходом 3.5 «кубов». Значит, для нормального горения при максимальной нагрузке котлу нужно 3.5 х 10 = 35 м³/ч воздуха. На эту характеристику не распространяется норма про трехкратность, поэтому ее просто добавляем к результату.

Теперь выполняем расчет, используя все показатели:

21.875 х 3 (трехкратный воздухообмен) + 35 = 100 м³/ч

На всякий случай нужно сделать запас — в среднем до +20-30% от получившейся величины:

100 + 30% = 130 м³/ч (с округлением в большую сторону) должна подавать и удалять вентиляционная система в котельной при максимальной нагрузке на котел. Для примера мы взяли максимальный запас (30%), по факту можно ограничиться и 15-20%.

Материалы воздуховодов в газовых котельных

Правильно подобранный материал для воздуховода обеспечивает более длительную эксплуатацию вентиляции.

В соответствие с действующими стандартами в качестве материала для организации вентилирования помещений с газовым оборудованием может использоваться:

кирпич;
керамика;
асбест;
оцинкованная и нержавеющая сталь.

Применять пластик для воздуховодов нежелательно, т.к. это снижает огнестойкость конструкций. В некоторых нормативных актах (к примеру, пункт 7.11 СНиП 41-01-2003) указывает на то, что воздуховоды могут быть частично сделаны из горючих материалов.

При использовании пластиковых элементов нужно помнить, что наличие горючих элементов в конструкции затруднит ввод в эксплуатацию котельного оборудования и приемку его сотрудниками газовой службы

Вне зависимости от того, какой материал будет использован, все вентиляционные каналы, проходящие через холодные зоны, нужно утеплять. В этих местах может уменьшиться тяга, образоваться конденсат, а сам вентканал котельной с газовым котлом может замерзнуть и перестать выполнять свои функции. Именно поэтому лучше протягивать трубы по теплому контуру, исключая вероятность их промерзания.

Кирпичные вытяжные каналы

Кирпич недолговечен, т.к. из-за температурных перепадов на его поверхности образуется конденсат, приводящий к разрушению материала. Если кирпичная кладка берется в качестве материала для шахты, то дымоотвод собирается из одноконтурных оцинкованных металлических труб, толщина которых зависит от температуры выделяемых газов.

Керамические вентиляционные трубы

Воздуховоды из керамики универсальны, удобны в эксплуатации и долговечны. Принцип их сборки схож с технологий устройства керамических дымоходов. За счет высокой газоплотности они устойчивы к сильным загрязнениям разного плана и агрессивным химическим средам.

Но в таких вытяжках необходимо устанавливать конденсатоотводчики, т.к. керамика хорошо впитывает влагу. Конструктивно такая вытяжка состоит из 3 слоев:

внутренний слой из керамики;
средний изоляционный слой из камня и минваты;
внешняя керамзитбетонная оболочка.

Эта вентиляционная система не может иметь больше трех колен. Внизу керамического дымохода устанавливают капельник и ревизию.

Стальные воздуховодные пути

Стальные вытяжные каналы удобны и практичны.

Металлический дымоход в газовой котельной может иметь прямоугольную или округлую в сечении форму, но в этом случае ширина одной его стороны не должна превышать ширину второй в 2 раза

При монтаже стальной системы вентилирования нужно придерживаться следующих рекомендаций:

Сбор сегментов производится по методу «труба в трубу».
Стеновые кронштейны крепятся с шагом не больше 150 см.
Длина горизонтальных сегментов должна быть не более 2 м, если в системе не предусмотрена принудительная тяга.

По стандартам толщина стальных стенок должна быть не меньше 0,5-0,6 мм. Температура газа, который вырабатывают котлы, составляет 400-450 С, из-за чего тонкостенные металлические трубы могут быстро прогореть.

Размер окна и другие требования к помещению котельной

Наличие окна обязательно. Количество и размер форточек должен быть пропорционален площади комнаты — на каждые десять кубических метров помещения должно быть 0,3 кв. м. остекления.

К примеру, требование к площади окна выдвигается именно к застеклённой части форточки, а не ко всему окну, включая деревянный или металлопластиковый каркас.

Также запрещается устанавливать газовое оборудование в жилых комнатах, а также в помещениях с высотой потолка менее 2,2 метров. Площадь комнаты может быть произвольной, но не менее 15 м. Куб. Стены, потолки, и полы в котельной нельзя отделывать легковоспламеняющимися материалами.

Двери в комнате с котлом должны быть слегка приподняты над полом так, чтобы между полотном двери и порогом образовывался видимый зазор (не меньше двадцати миллиметров). Это правило необходимо соблюдать для обеспечения должного уровня циркуляции воздуха в котельной.

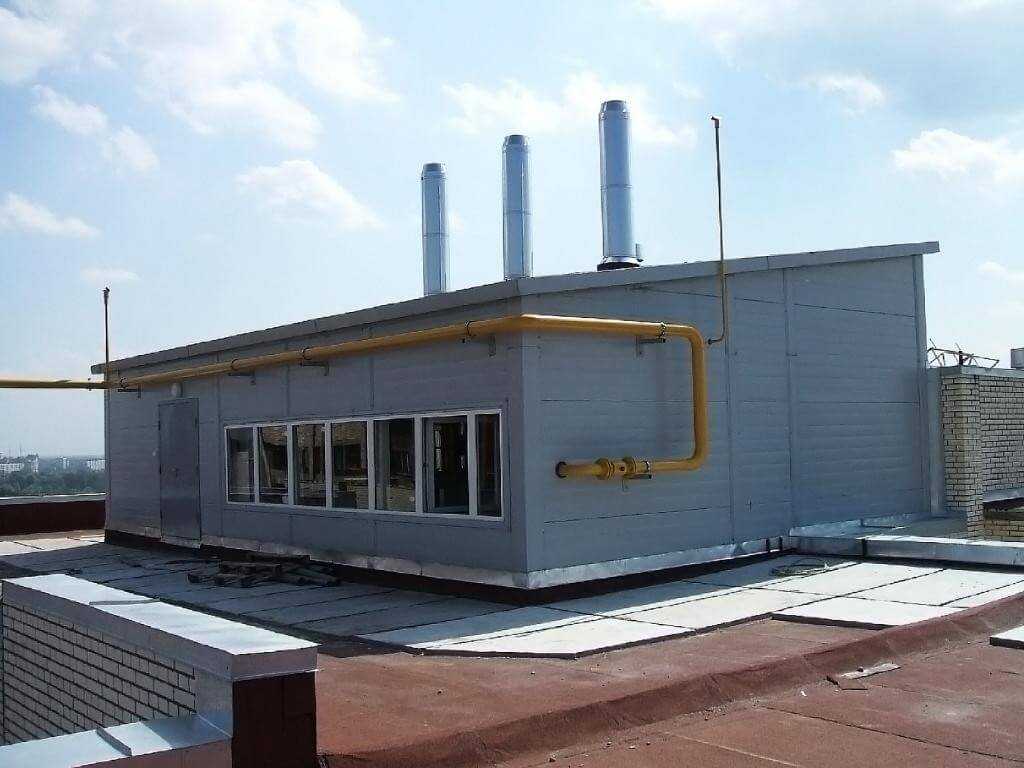

Виды крышных котельных

Наиболее приемлемым вариантом размещения такой котельной считается плоская конструкция кровли. Для этих источников теплоснабжения предусматриваются установки: встроенной и блочно-модульной котельной (БМК).

БМК

Блочно-модульные котельные, работающие на газе поставляются в полной заводской комплектации. К заказчику они поступают по существу со 100% готовностью, поэтому запускаются в кратчайшие сроки. Современные крышные котельные функционируют на протяжении круглого года в автоматическом режиме для отопления и ГВС и не нуждаются в постоянном оперативном персонале.

Все котельное оборудование выбирается под проектные технологические параметры и соответствует действующему законодательству в части обеспечения безопасной эксплуатации. В блок входят котлы с учетом пиковой мощности, насосы для отопления и ГВС, вентиляторы и дымососы, дымоходы, первичные приборы контроля тепловых процессов и система автоматического управления. БМК оснащают качественным утеплителем и надежной приточно-вытяжной вентиляцией.

Встроенные

Встроенная крышная котельная в многоквартирном доме строится в соответствии с индивидуальным проектом, в котором тщательно рассчитывается каждый элемент тепловой схемы, чтобы создать безопасную и эффективно функционирующую систему теплоснабжения.

Помещение котельной чаще всего выполняются из сборных конструкций типа «сэндвич» либо типовых железобетонных изделий. Сборка тепловой схемы котельной выполняется на месте, за счет точно подобранного оборудования, разработанных схем встроенной котельной, согласно проектным спецификациям на оборудование и материалы.

Комплектация выполняется заказчиком объекта или, по отдельному договору, с монтажной организацией. В схему крышной котельной в многоквартирном доме встроенного типа включаются газовые котлы с учетом резерва, насосное оборудование, система дымоотведения и вентиляции, химводоподготовка и КИПиА.

Обычно такие котельные монтируют в течение нескольких дней, затем наступает процесс наладки котельного оборудования и завершающий этап приемки котельной в эксплуатацию.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию. Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования
