Ток короткого замыкания однофазных и трехфазных сетей

Что такое короткое замыкание?

Многие знают такое устойчивое выражение – “короткое замыкание”. Кроме названия известного блокбастера из 90-х, эти слова ассоциируются у обывателя с частой причиной пожаров. На эту тему гуляет множество мифов и штампов. Я решил разобраться, что тут к чему и зачем всё это нужно.

Короткое замыкание (КЗ) – это такой режим работы электросети, или явление, при котором в цепи в месте замыкания протекает максимально возможный ток. Это событие  – трудно предсказуемое и аварийное, и чем быстрее оно прекратится, тем лучше. При возникновении КЗ вся энергия источника питания тратится только на нагрев проводов. Кроме того, возможны динамические (механические) последствия. Процесс этот обычно очень скоротечный и взрывообразный, поскольку тепловая энергия выделяется колоссальная. Если не прекратить это безобразие как можно быстрее (какими способами это делается – разберёмся ниже), то КЗ может привести к большим материальным и человеческим потерям.

Замыкание может происходить между любыми точками электрической цепи, обладающими разным потенциалом. Вот как это выглядит в трехфазном варианте:

Короткие замыкания в системе питания с системой заземления TN-S

На рисунке условно показана вторичная обмотка понижающего трансформатора, установленного в трансформаторной подстанции (ТП), пятипроводная линия электропередачи и трехфазная электроустановка. Электроустановкой может быть частный или многоквартирный дом, а может и что-то промышленное.

Замыкания могут быть в разных вариантах:

  • двух- и трехфазные (межфазные),
  • одно- двух- или трехфазные на нейтральный N или защитный РЕ проводник.

Если рассматривать наиболее безопасную систему заземления TN-S с глухозаземленной нейтралью трансформатора,  то наиболее часто (на практике – около 90%) встречается однофазное замыкание между фазным проводом и нейтралью N (либо защитным проводником РЕ). Поэтому далее будет рассматривать более простой, однофазный вариант:

Короткое замыкание на нейтральный и защитный проводники

Замыкание может произойти где угодно – хоть около трансформаторной подстанции (ТП) из-за невнимательности экскаваторщика, хоть в квартире из-за кота, уронившего ёлку. В любом случае, защита должна отработать чётко, сведя к минимуму последствия КЗ.

Что такое перекос фаз?

Данный термин используется для описания состояния сети, при котором возникают неравномерные нагрузки между фазами, что приводит к возникновению перекоса. Если составить векторную диаграмму идеальной трехфазной сети, то она будет выглядеть так, как показано на рисунке ниже.

Диаграмма напряжений в идеальных трехфазных сетях

Как видно из рисунка, в данном случае равны как линейные напряжения (АВ=ВС=СА=380,0 В), так и фазные (АN=ВN=СN=220,0 В). К сожалению, на практике добиться такого идеального равенства нереально. То есть, линейные напряжения сети, как правило, совпадают, в то время как в фазных наблюдаются расхождения. В некоторых случаях они могут превысить допустимый предел, что приведет к возникновению аварийной ситуации.

Пример диаграммы напряжений при возникновении перекоса

Что такое ток нулевой последовательности

В электрических сетях с напряжением от 6 до 35 кВ токи нулевой последовательности, как правило, связаны с однофазными замыканиями на землю. Эти токи могут возникать и при нормальных режимах работы, достигая значительной величины. Это приводит к ложным срабатываниям защитных устройств от замыканий на землю.

Трехфазные сети с переменным напряжением могут работать в различных режимах, в том числе и несимметричных. Для расчетов таких режимов используется метод симметричных составляющих, в котором фазные токи и напряжения представлены в виде суммы, включающей в себя прямую, обратную и нулевую последовательность.

В схемах автоматической и релейной защиты чаще всего используется прямая и нулевая последовательность. Прямая последовательность состоит из синусоидальных токов и напряжений, одинаковых по величине во всех трех фазах. Их угловой сдвиг составляет 120 градусов, а максимальные значения достигаются в порядке очереди – А, В и С. Компоненты нулевой последовательности также имеют одинаковую величину в каждой из трех фаз, однако у них отсутствует угловой сдвиг.

Когда установлен симметричный режим работы, в фазных токах и напряжениях должна быть только прямая последовательность. Если же зафиксировано заметное проявление элементов нулевой последовательности, это указывает на возникновение в сети аварийной ситуации, требующей обязательного отключения каких-либо участков.

Что такое напряжение нулевой последовательности? Схемы, применение, физический смысл

Система трехфазных напряжений в нормальном режиме работы является симметричной. Но, стоит произойти короткому замыканию, как симметрия нарушается. Для удобства распознавания видов КЗ и проведения расчетов применяется метод симметричных составляющих. Согласно ему любую трехфазную систему с момента КЗ можно, для удобства расчетов, представить в виде суммы напряжений трех симметричных систем:

  • прямой последовательности;
  • обратной последовательности;
  • нулевой последовательности.

Все они являются мнимыми величинами, не существующими на самом деле. Но с помощью некоторых ухищрений их можно сделать реально осязаемыми, и применить на практике.

Что такое межфазное замыкание?

Это аварийный режим работы электросети, вызванный электроконтактом разноименных фаз. В качестве примера приведем типовые виды замыканий.

Виды коротких замыканий

Обозначения:

  1. Трехфазные КЗ.
  2. Замыкание двух фазных проводов.
  3. КЗ на землю при двухфазном замыкании.
  4. Фазное (однофазное) КЗ. Замыкание может происходить с землей или нулевым проводом в системах с изолированной или заземленной нейтралью.

Как видно из рисунка, под определение межфазного замыкание подходит пункт 2. Заметим, что при определенных условиях 1 и 3 также можно рассматривать как частный случай межфазного КЗ.

Технические характеристики трансформаторов тока ТЗЛК-0,66 и ТЗЛКР-0,66.

Наименование параметра Значение параметра
Номинальное напряжение, кВ 0,66
Номинальная частота, Гц 50 или 60
Односекундный ток термической стойкости вторичной обмотки, А 140
Испытательное одноминутное напряжение промышленной частоты, кВ 3

Трансформаторы тока нулевой последовательности ТЗЛК-0,66

Тип реле Используемая шкала реле, А Установка тока срабатывания, А Чувствительность защиты (первичный ток, А), не более
при работе с одним трансформатором при последовательном соединении трансформатора при параллельном соединении двух трансформаторов
РТ-140/0,2 0,1-0,2 0,1 8,5 10,2 12,5
РТ3-51 0,02-0,1 0,03 2,5 3,2 4,8

Трансформаторы тока нулевой последовательности ТЗЛКР-0,66.

Тип реле Используемая шкала реле, А Установка тока срабатывания, А Чувствительность защиты (первичный ток, А), не более
при работе с одним трансформатором при последовательном соединении трансформатора при параллельном соединении двух трансформаторов
РТ-140/0,2 0,1-0,2 0,1 25 30 45
РТ3-51 0,02-0,1 0,03 3 4 4,5

Практическая реализация ТЗНП

Сегодня токовая защита, реагирующая на возникновение нулевой последовательности, может реализовываться микропроцессорными установками и посредством реле. В большинстве случаев устаревшие реле повсеместно заменяются на более новые версии токовой защиты. Но, помимо ТЗНП настраиваются в работу дистанционные, дифференциальные защиты и прочие устройства. Чья работа основывается как на симметричных составляющих, так и на других параметрах сети.

Помимо этого, в своем классическом исполнении ТЗНП не имеет возможности определять место повреждения. То есть для нее не имеет значение, в каком месте произошел обрыв. Поэтому для определения направления, в котором ток протекает по направлению к земле, применяют направленную защиту. Такая система отстраивается не только на токах, а и на напряжении, возникающем от нулевой последовательности. Данные величины подаются с трансформаторов напряжения, включенных по системе разомкнутого треугольника.


Схема работы направленной защиты

При замыкании в зоне резервирования токовой защиты к одной из обмоток реле мощности поступает напряжение, а на вторую обмотку поступает ток нулевой последовательности, используемый для токовой защиты. При условии, что вектор мощности направлен в линию, реле мощности разблокирует срабатывание токовой защиты. В противном случае, когда направление мощности указывает, что неисправность произошла на другом участке, реле мощности продолжит блокировать срабатывание токовой защиты.

Сегодня практическая реализация такой защиты выполняется посредством микропроцессорных блоков REL650 или на реле ЭПЗ-1636. Каждый, из которых уже включает в себя и токовую отсечку, и дистанционную защиту, и пусковое реле для возобновления питания.

Ток нулевой последовательности это:

Сумма мгновенных значений токов трех фаз трехфазной системы Система нулевой последовательности существенно отличается от прямой иобратной тем, что отсутствует сдвиг фаз. Нулевая система токов по существу представляет три однофазныхтока, для которых три провода трехфазной цепи представляют прямой провод, а обратным проводом служитземля или четвертый (нулевой), по которому ток возвращается.

Причины перекоса фаз в трехфазной сети

Как уже упоминалось выше, данное состояние электросети чаще всего вызвано неравномерным подключением нагрузки на фазы и обрывом нуля. Чаще всего это проявляется в сетях до 1, кВ, что связано с особенностями распределения электроэнергии, между однофазными электроприемниками.

Обмотки трехфазных силовых трансформаторов подключаются «звездой». Из места соединения обмоток отводится четвертый провод, называемый нулевым или нейтралью. Если происходит обрыв нулевого провода, то в сети возникает несимметрия напряжений, причем перекос напрямую будет зависеть от текущей нагрузки. Пример такой ситуации приведен ниже. В данном случае RН это сопротивления нагрузок, одинаковые по значению.

Перекос фаз, вызванный обрывом нейтрали

В данном примере напряжение на нагрузке, подключенной к фазе А, превысит норму и будет стремиться к линейному, а на фазе С упадет ниже допустимого предела. К подобной ситуации может привести перекос нагрузки, выше установленной нормы. В таком случае напряжение на недогруженных фазах повысится, а на перегруженных упадет.

К перекосу напряжений также приводит работа сети в неполнофазном режиме, когда происходит замыкание фазного провода на землю. В аварийных ситуациях допускается эксплуатация сети в таком режиме, чтобы обеспечить электроснабжение потребителям.

Исходя из вышесказанного, можно констатировать три основные причины перекоса фаз:

  1. Неравномерная нагрузка на линии трехфазной сети.
  2. При обрыве нейтрали.
  3. При КЗ одного из фазных проводов на землю.

Обрыв одного линейного (фазного) провода в трехпроводной трехфазной цепи

Несимметричный режим работы трехпроводной трехфазной цепи

При неравенстве сопротивлений фаз zAzBzCфазные токи так же будут неравны между собой IAIBIC.

Напряжения на фазах распределяются прямо пропорционально сопротивлениям фаз (чем больше сопротивление, тем больше падение напряжения на нем).

Точка О может занять любое положение в треугольнике ABC (рис. 3.9),

UAUBUCт.е. возникает «перекос фаз».

Рис. 3.9. Топографическая векторная диаграмма для режима несимметричной

нагрузки при соединении потребителей в звезду

При обрыве одного линейного провода, например, провода А (рис. 3.10, а), цепь превращается в однофазную, с последовательным соединением приемников. Если ZB= ZC, то UB= UС= 0,5UBC(рис. 3.10, б). Точка О смещается вниз и делит вектор UВСна две равные части. Если измерить напряжение между нейтралью приемника и линейным проводом А, то оно окажется равным 1,5UФ.

Рис. 3.10. Схема (а) и топографическая векторная диаграмма при обрыве линейного провода (б)

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Виды селективной защиты

Полная и частичная

Полная защита предназначена для последовательного подключения приборов. При аварии максимально быстро сработает тот защитный агрегат, который находится ближе всех к месту поломки. Частичная селективная защита во многом похожа на полную, но функционирует лишь до определенной величины тока.

Временная и времятоковая

Временная селективность – это когда у последовательно подсоединенных аппаратов при идентичных характеристиках тока установлена отличающаяся выдержка времени на срабатывание (при последовательном увеличении от проблемной зоны до источника питания). Временная защита применяется, чтобы автоматы могли подстраховать друг друга в случае сбоя. К примеру, первый должен сработать через 0,1 секунды, если он неисправен, спустя 0,5 секунды в дело вступает второй, а при необходимости третий заработает через 1 секунду.

Времятоковую селективность считают максимально сложной. Для нее применяется аппаратура 4 групп – А, В, С и D. У каждой из них наблюдается персональная реакция на электроток и отключение в необходимый момент. Наилучшая защита достигается в группе A, которая используется в основном для электроцепей. Самый популярный тип агрегатов — С, однако специалисты не советуют устанавливать их повсеместно и непродуманно.

Селективность по току

Данная разновидность схожа по методу работы с временной, однако отличие в том, что главным критерием выступает предельная величина токовой отметки. Значения тока выстраиваются в порядке убывания от источника питания до объектов загрузки.

Если около выключателя А возникает КЗ, защита конца В не должна работать, а сам выключатель обязан снимать напряжение с прибора. Чтобы селективность по току гарантировала тотальную избирательность, потребуется иметь большое сопротивление между обоими выключателями. Его получают при помощи:

  • протяженной линии электропередачи;
  • вставки обмотки трансформатора;
  • включения в разрыв провода сечения меньшего размера.

Watch this video on YouTube

Энергетическая

Данная схема подразумевает быстродействие селективности автовыключателей. При этом токи коротких замыканий (КЗ) не имеют возможности набрать свои максимальные значения.

Данные автоматы-«скорострелы» работают на протяжении буквально пары миллисекунд. Из-за большой динамичности нагрузок реально действующие времятоковые параметры защит согласовать крайне затруднительно.

Рядовой пользователь не имеет возможности отследить характеристики данного типа селективности. Производитель обязан предоставлять их в виде графиков и таблиц.

Зонная селективность

Такие схемы часто используются на промышленных объектах. Это не только весьма сложный, но и предельно дорогой способ защиты. Для применения зонной селективности нужно приобретать специальные приборы слежения.

Все данные, полученные в процессе работы приборов, сосредотачиваются в центре контроля. Он определяет, какой именно автомат нужно задействовать для отключения.

В данных устройствах используются электронные расцепители. Их схема работы такова: при появлении аварийной ситуации нижестоящий аппарат подает сигнал тому, что выше. Если через 1 секунду нижнее устройство не сработало, в дело вступает второе.

Виды коротких замыканий

В цепи постоянного тока

В этом случае КЗ бывает, как правило, между напряжением питания, которое чаще всего обозначается как “+”, и общим проводом схемы, который соединяют с “-“. Последствия такого КЗ зависят от мощности источника питания постоянного тока. Если в автомобиле голый плюсовой провод заденет корпус автомобиля, который соединяется с “минусом” аккумулятора, то провода начнут плавится и гореть как спички, при условии если не сработает предохранитель, либо вместо него уже стоит “жучок” – самопальный предохранитель. Ниже на фото вы можете увидеть результат такого КЗ.

В цепи переменного тока

Трехфазное замыкание

Это когда три фазных провода коротнули между собой.

Трехфазное на землю

Здесь все три фазы соединены между собой, да еще и замкнуты на землю

Двухфазное

В этом случае любые две фазы замкнуты между собой

Двухфазное на землю

Любые две фазы замкнуты между собой, да еще и замкнуты на землю

Однофазное на землю

Однофазное на ноль

Эти две ситуации чаще всего бывают в ваших квартирах и домах, так как к простым потребителям идет два провода: фаза и ноль.

В трехфазных сетях наиболее часто происходит однофазное замыкание на землю –  60-70% всех коротких замыканий. Двухфазные КЗ составляют 20-25%. Двойное замыкание фаз на землю происходит в электросетях с изолированной нейтралью и составляет 10-15% всех случаев. До 3-5% занимают трехфазные КЗ, при которых происходит нарушение изоляции между всеми тремя фазами.

В электрических двигателях короткое замыкание чаще всего возникает между обмотками двигателя и его корпусом.

Понятие и причины замыканий


Причиной замыкания, как правило, становится нарушение изоляции проводов Межфазным замыканием электричества в многофазных цепях называют непреднамеренное соединение между собой изолированных проводников с поврежденным защитным покрытием.

В отдельных случаях оно проявляется как однофазное замыкание на землю или корпус работающего электрооборудования.

Такое состояние электрической сети является нарушением нормального режима работы системы и трактуется как аварийное. В этом случае в местах замыкания двух проводников или в точках их контакта с землей величина тока существенно возрастает. Максимальное его значение достигает порой нескольких тысяч Ампер. Неуправляемые потоки электричества способны привести к разрушительным последствиям.

Причинами возникновения аварийных ситуаций в высоковольтных электрических сетях являются:

  • Повреждение защитной изоляции каждого из фазных проводников из-за нарушений правил эксплуатации кабельных линий.
  • Случайный обрыв одной из жил воздушного кабеля и его замыкание на другой провод или землю.
  • Замыкание провода с поврежденной изоляцией на корпус действующей электроустановки.

Защита в однофазной сети

В данном случае повлиять на внешние проявления системы электроснабжения не представляется возможным, например, если фазы перегружены, потребители электроэнергии не могут исправить ситуацию. Все, что можно сделать, это обезопасить электрооборудование путем установки реле напряжения и однофазного стабилизатора.

Имеет смысл установить общее стабилизирующее устройство на всю квартиру или дом. В этом случае необходимо высчитать максимальную нагрузку, после этого добавить запас 15-20%.. Это запас на будущее, поскольку со временем количество электрооборудования может увеличиться.

Совсем не обязательно подключать к стабилизатору сети все оборудование, некоторые виды приборов (например, электропечи или бойлеры), могут быть подключены к реле напряжения (через АВ) напрямую. Это позволит сэкономить, поскольку устройства меньшей мощности стоят дешевле.

Источник

Как избежать КЗ?

Понятно, что полностью избежать этого неприятного явления невозможно – тут велик элемент случайности. Однако, в наших силах существенно снизить риск возникновения КЗ. И тут колоссальное значение приобретает регулярный осмотр и техническое обслуживание электросетей.

Примеры превентивных мер:

  • чистка токоведущих частей, контактов и изоляторов от пыли и грязи,
  • проверка защиты от влажности,
  • проверка целостности укладки и монтажа,
  • ограждение и дополнительная защита опасных участков,
  • вывешивание и наклеивание предупреждающих табличек и надписей,
  • проверка и протяжка контактов,
  • обрезка деревьев и устранение других опасных факторов.

Как думаете, какие нужны превентивные меры защиты от КЗ на фото ниже?

Водосточная труба, электрощиты и гофра, уходящая под плитку. Инсталляция в старой части Батуми

В серьезных организациях регулярно проводят проверку кабелей и контактов тепловизором, а также измерение сопротивления изоляции и испытания изоляции высоковольтным напряжением.

Ток КЗ в сетях с неограниченной мощностью

Довольно часто мощность источника электроэнергии значительно превышает величину суммарной мощности всех подключенных потребителей. В таких случаях при решении задачи, как найти значение короткого замыкания, величина напряжения считается условно неизменной.

Наличие подобных условий приводит к бесконечному показателю мощности, а сопротивление проводников принимает нулевое значение. Они используются для расчета только в тех случаях, когда место короткого замыкания располагается на большом расстоянии от источника напряжения, а величина результирующего сопротивления цепи многократно превышает показатели сопротивления всей системы.

В сетях с неограниченной мощностью, вычислить ток короткого замыкания позволяет следующая формула: Ik = Ib/Xрез, в которой Ib является базисным током, а Xрез – результирующим сопротивлением сети. При наличии исходных данных, очень быстро найдем достаточно точный конечный результат.

Как рассчитать ток короткого замыкания

Опыт короткого замыкания трансформатора

Ударный ток короткого замыкания

Режим короткого замыкания

Апериодическая составляющая тока короткого замыкания

Формула тока короткого замыкания

Где возникает и почему?

Теоретически КЗ может образоваться в любой точке сети. Этот процесс носит случайный характер, за исключением тех случаев, когда короткое замыкание вызывается принудительно, при помощи короткозамыкателя для оперативного отключения высоковольтных линий электропередач.


Короткозамыкатель КЗ-110

Непреднамеренное КЗ может возникнуть в следующих местах:

  • На изоляторах, как проходных, так и опорных, используемых для токоведущих частей.
  • Между фазными обмотками электрических машин и электромагнитных устройств, например, трансформаторов тока, двигателей или генераторов.
  • В воздушных и кабельных линиях электропередач.
  • В коммутаторах электрических цепей, например, разъединителях, рубильниках, автоматических выключателях и т.д.
  • В цепях оборудования или других потребителей электроэнергии.

Причины КЗ могут быть вызваны различными условиями, перечислим наиболее распространенные электрические соединения:

  • Металлический контакт межфазных напряжений с минимальным переходным сопротивлением и исключением электрической дуги.
  • Дуговые замыкания. Между фазными проводниками протекают сильные токи нагрузки даже при воздушном зазоре.
  • Тлеющие КЗ, как правило, возникают в силовых КЛ при разрушении или повреждении изоляции токопроводящих линий. В результате на участке сети между фазными проводниками может образоваться зона с малым сопротивлением, что приводит к перегреву изоляции.
  • Пробой силовых полупроводниковых элементов, например, тиристоров.

Несимметрия в высоковольтных сетях

Вызвать подобное состояние в сети 6,0-10,0 кВ иногда может подключенное к ней оборудование, в качестве характерного примера можно привести дугоплавильную печь. Несмотря на то, что она не относится к однофазному оборудованию, управление тока дуги в ней производится пофазно. В процессе плавки также могут возникнуть несимметричные КЗ. Учитывая, что существуют дугоплавильные установки запитывающиеся от напряжения 330,0 кВ, то можно констатировать, что и в данных сетях возможен перекос фаз.

В высоковольтных сетях перекос фаз может быть вызван конструктивными особенностями ЛЭП, а именно, разным сопротивлением в фазах. Чтобы исправить ситуацию выполняется транспозиция фазных линий, для этого устанавливаются специальные опоры. Эти дорогостоящие сооружения не отличаются особой прочностью. Такие опоры не особо стремятся устанавливать, предпочитая пожертвовать качеством электроэнергии, чем надежностью ЛЭП.

Меры, исключающие короткое замыкание

Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.

Вот такие предохранители используются в цепях с малыми токами

вот такие плавкие предохранители вы можете увидеть в автомобилях

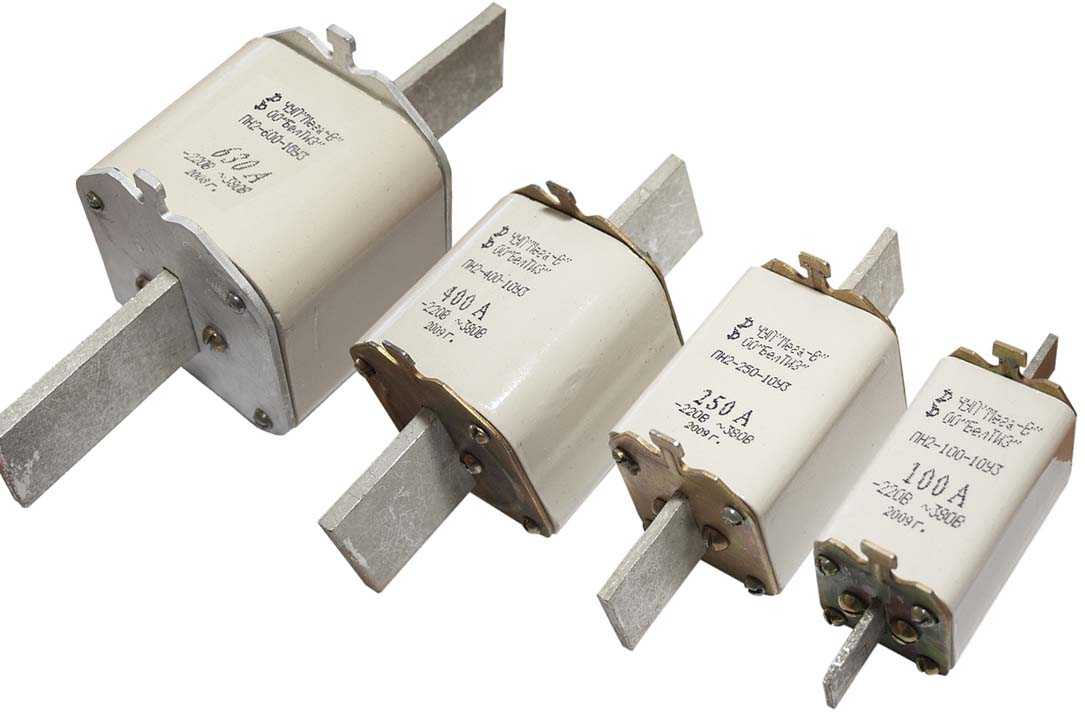

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

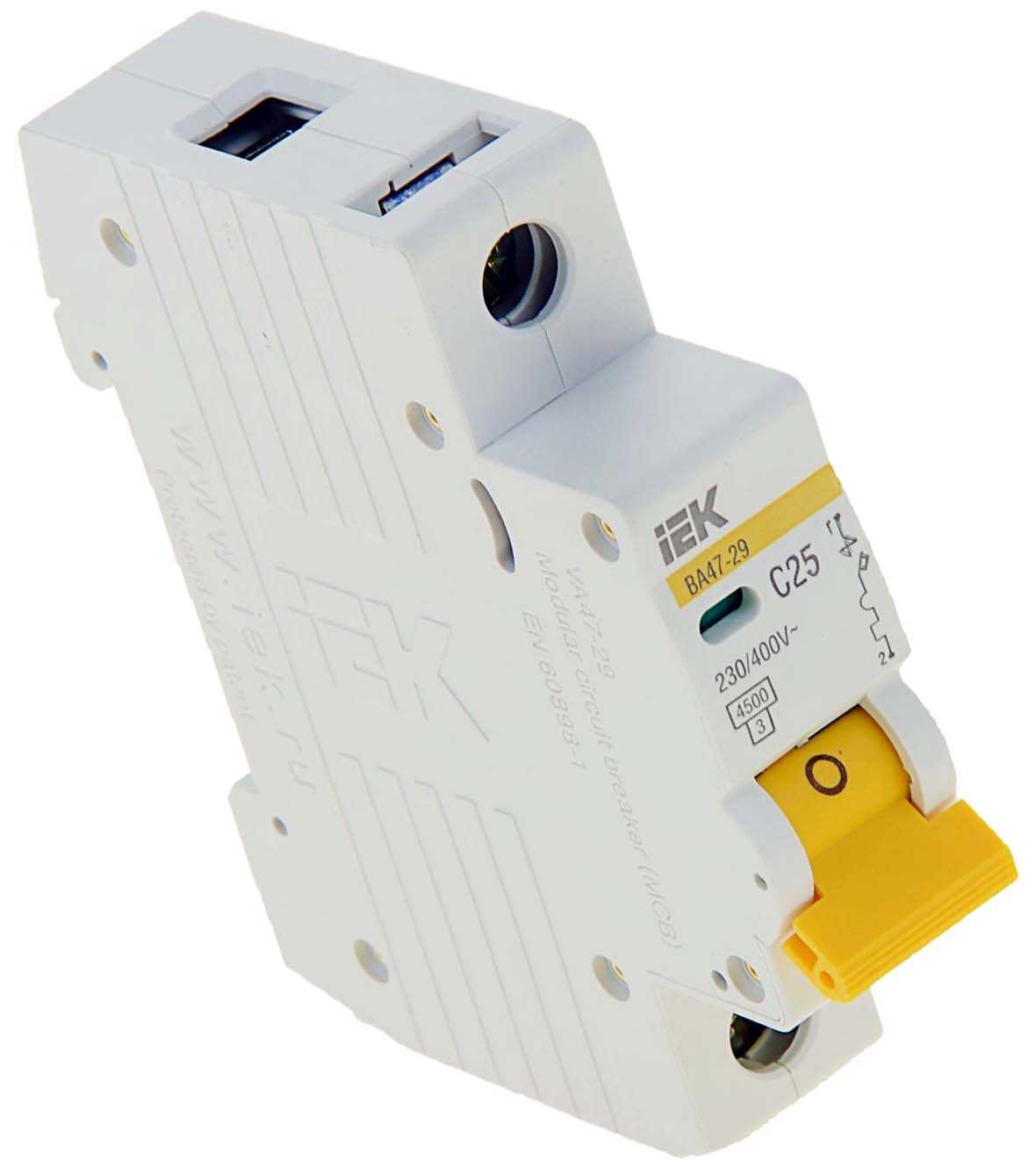

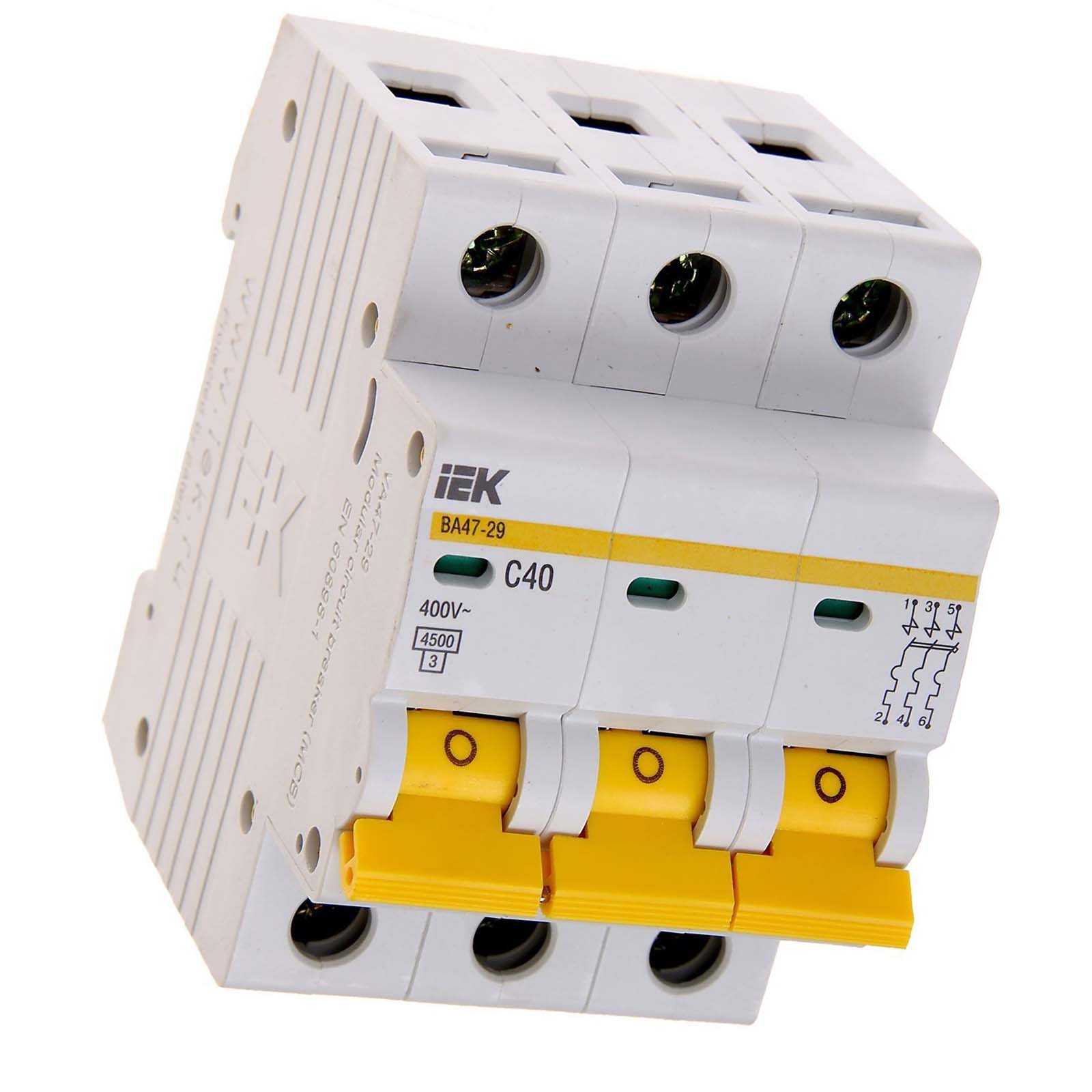

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа – трехфазный

Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.

В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:

  • Плавкие предохранители (применяются в том числе в бытовых электроприборах).
  • Автоматические выключатели.
  • Стабилизаторы напряжения.
  • Устройства дифференциального тока.

Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.

В высоковольтных сетях защита чаще обеспечивается:

  • Устройствами релейной защиты и другим отключающим оборудованием.
  • Понижающими трансформаторами.
  • Распараллеливанием цепей.
  • Токоограничивающими реакторами.

Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.
