Как правильно подключить узо

Необходимость использования селективных УЗО

УЗО селективное выполняет свою функцию противопожарной защиты, если применять модификации с временной задержкой — S или G. К ним предъявляются повышенные требования по устойчивости к коротким замыканиям, коммутационной способности, динамической и термической стойкости и т. д.

Обычно на главном вводе устанавливают селективное противопожарное УЗО на большой ток утечки.

УЗО нельзя применять в цепях, которые недопустимо внезапно отключать, так как это может привести к аварийным ситуациям (пожарная или охранная сигнализация, опасность для персонала и т. п.).

Кроме УЗО, токовую селективность должны иметь автоматические выключатели. Первыми должны срабатывать расположенные ближе к участку перегрузки или короткого замыкания. При этом автоматические выключатели срабатывают раньше, чем ток КЗ достигает предельного значения. Это необходимо для предотвращения перегрузки последовательно подключенных участков, поскольку ток проходит через контакты их защитных устройств.

Будет ли работать УЗО без заземления

Работа защитного устройства в двухпроводной сети происходит в особых условиях. Поэтому у многих хозяев возникает вопрос, сработает ли УЗО без заземления и обеспечит ли защиту от поражения электротоком? Для того чтобы получить ответ, необходимо проследить весь механизм срабатывания. При наступлении пробоя на корпус оборудования, мгновенного срабатывания УЗО не произойдет, поскольку заземление отсутствует и токовой утечке нет пути для дальнейшего прохождения. Одновременно, на корпусе прибора образуется потенциал, опасный для здоровья и жизни человека.

В момент касания корпуса, путь токовой утечки на землю будет проходить через человеческое тело. Через определенный промежуток времени значение тока станет равным порогу срабатывания УЗО и лишь тогда произойдет отключение с прекращением подачи тока на неисправный прибор. Время нахождения человека под воздействием тока будет зависеть от уставки срабатывания защитного устройства. Несмотря на довольно быстрое отключение, этого вполне хватает для получения серьезной электротравмы. При наличии заземления УЗО сработало бы сразу же после утечки тока и отключило бы прибор еще до соприкосновения с ним человека.

Таким образом, УЗО без заземления может быть подключено, однако такая схема не гарантирует 100-процентную безопасность. Тем не менее, в домах старой постройки все еще используются двухпроводные сети, а их переоборудование на более современные трехпроводные сети не всегда возможно с технической точки зрения. Поэтому во многих случаях УЗО является единственным вариантом защиты людей и бытовой техники. При использовании схем без заземления вместе с устройствами защитного отключения должны обязательно устанавливаться автоматические выключатели, отключающие сеть при перегрузках и коротких замыканиях.

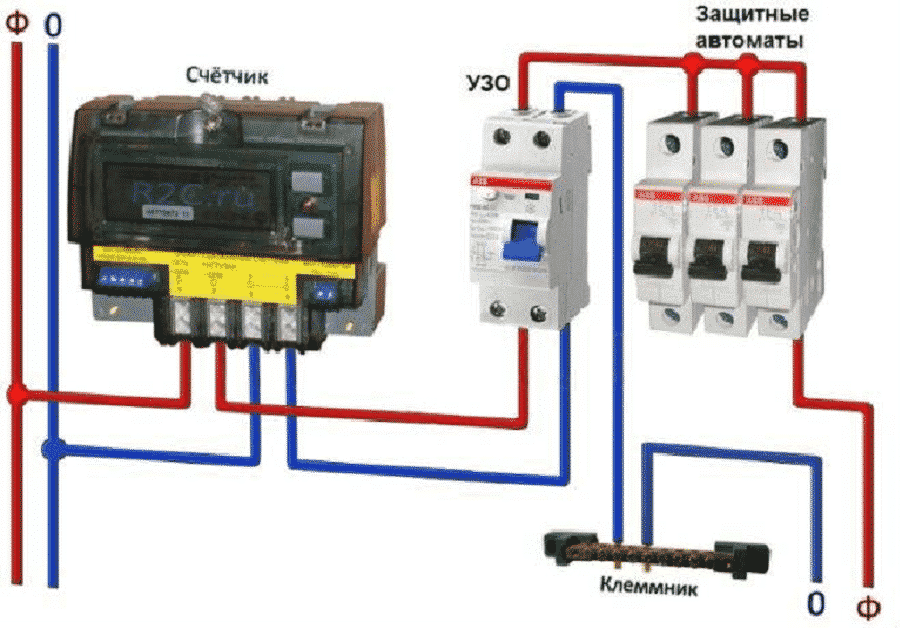

Как подключить УЗО в квартире без заземления – Схема №1

Единственное защитное устройство устанавливается на входе и охватывает своим действием всю проводку, имеющуюся в квартире. В распределительный щиток напряжение поступает через вводный кабель. Далее оно подходит к двухполюсному автомату, а затем – к УЗО. После этого выполняется установка автоматов на отходящие линии.

Существенным плюсом считается низка стоимость такой схемы из-за применения только одного защитного устройства. Все приборы могут быть компактно размещены даже в небольшом распределительном щитке. Но, существенным недостатком подобного отключения будет срабатывание УЗО при утечках тока, в результате чего окажется обесточенной вся квартира.

Схема №2

Работа УЗО без заземления может осуществляться еще по одной схеме. В этом случае защитные устройства устанавливаются не только на входе, но и на каждой отходящей ветви. Вводное УЗО монтируется так же, как и в предыдущем варианте, а все остальные устанавливаются после автоматов, защищающих отходящие линии. Общее количество защитных устройств будет зависеть от конкретной конфигурации домашней сети. Нередко к защите отдельно подключаются водонагреватели, электроплиты, посудомоечные и стиральные машины.

Таким образом, при токовой утечке на какой-либо линии, произойдет срабатывание УЗО, установленного именно на этой линии. То есть на всех остальных участках квартиры напряжение не исчезнет, и остальное оборудование продолжит свою работу. Единственным недостатком данной схемы являются большие размеры распределительного щитка, необходимого для размещения большого количества УЗО и автоматов. Кроме того, сами защитные устройства стоят недешево.

Нередко возникает вопрос о необходимости установки вводного УЗО, если обеспечена защита каждой линии. Дело в том, что отходящее защитное устройство может по той или иной причине не сработать при токовой утечке. В этом случае вводное УЗО служит страховкой и через определенное время отключит всю сеть.

Как это работает

Например, в квартире установлены селективное УДТ с отключающим током 300 мА на вводе электрического щита и несколько УДТ с отключающим током 30 мА на группах, питающих электрические розетки, как показано на рис 1. Возникло повреждение кабеля в электрической розетке и из-за этого возникает дифференциальный ток 200 мА, который обнаруживают групповое и вводное УДТ, при этом групповое УДТ отключается мгновенно, а селективное вводное ждет 60 мсек (из таблицы 1), после чего отключается. Отключение группового устройства устраняет ток повреждения и вводное УДТ не отключается, т. е. остальная,неповрежденная часть электроустановки остается в работе. Таким вот образом отключается только аварийный участок и при этом не нарушается электроснабжение объекта целиком. При этом селективное УЗО как бы подстраховывает УЗО на отходящих линиях. Если одно из них по какой-то причине не сработает, в этом случае селективное УЗО отключится, защитив всю электрическую цепь от дальнейшего развития аварии.

Рисунок 1

Сейчас применение селективных УЗО в жилых и общественных зданиях является обязательным. Так, действующий СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» п.10.13 требует для повышения уровня защиты от возгорания установки УДТ с номинальным отключающим дифференциальным током до 300 мА. При этом, для соблюдения селективности срабатывания УДТ при двух- и многоступенчатой схеме установки, уставка и время срабатывания УДТ установленного ближе к источнику питания должно быть не менее чем в 3 раза больше, чем у УДТ установленного ближе к потребителю.

Другими словами, УДТ на вводе должно иметь уставку диф. тока до 300 мА и выдержку времени срабатывания, т.е. быть селективным.

Схема подключения УЗО в однофазной и трехфазной сети

УЗО — устройство защитного отключения или по-другому — устройство дифференциального тока (УДТ) обеспечивает защиту от воздействия электрического тока при прикосновении человека к частям электрооборудования, находящимся под рабочим напряжением, например, к оголенным проводам, а также к тем частям, которые оказались под напряжением вследствие нарушения изоляции (к примеру, корпус электроприбора). Принцип работы достаточно прост и заключается в отключении участка сети при возникновении дифференциальных токов утечки, что тем самым и обеспечивает защиту. Дифференциальный — значит, что аппаратом оценивается разность величин силы тока в фазном и нулевом проводах.

Как видно на рисунке, при простейшем рассмотрении схема УЗО электромеханического типа представляет собой первичные обмотки (фаза и ноль) I и II, вторичную обмотку III, возникновение тока в которой при небалансе первичных токов способствует срабатыванию контактной группы на отключение.

Для начала следует разобраться, какие параметры УДТ наиболее важны при выборе схемы его установки и какие существуют требования к самим схемам.

Безусловно, обратить внимание следует на номинальный ток In и номинальный дифференциальный ток (ток утечки) I∆n

Разрабатываемая при этом самостоятельно схема подключения УЗО обязательно должна учитывать следующие требования:

  • устройства, как правило, устанавливаются для защиты розеточных групповых линий, при этом ток срабатывания должен быть не более 30 мА,
  • при многоступенчатой установке УДТ, располагаемые ближе к вводу, выбираются с уставкой и временем срабатывания не менее чем в 3 раза больше, чем у УДТ ближе к нагрузке;
  • в зоне действия устройства ни в коем случае не должно быть соединений нулевого проводника с защитным проводником, с нулевыми проводниками других групповых УДТ;
  • выше для защиты УДТ обязательно должен быть установлен автомат с номинальным током не выше номинального тока УДТ, а лучше меньше на ступень;
  • для цепей, питающих помещения с повышенным риском поражения электрическим током, например, ванные комнаты, следует устанавливать отдельные устройства с током срабатывания не выше 30 мА, а для уменьшения времени срабатывания — 10 мА.

Ниже для наглядности приведены несколько готовых схемных решений однофазного и трехфазного подключения устройств с пояснениями.

Как подключить УЗО в однофазной сети

Образец простейшей и дешевой схемы, где УЗО защищает всех отходящие линии при небольшой протяженности проводов, к примеру, в небольшой квартире.

Для более разветвлённых и энерговооруженных сетей можно рассмотреть схему с групповыми и вводным УДТ.

При этом на вводе устанавливается УДТ с током срабатывания до 300 мА для обеспечения противопожарной защиты. Селективность обеспечивается за счет меньшего времени срабатывания у устройства с более низкой величиной тока срабатывания.

При объединении сети в группы следует помнить, что максимальный ток утечки сети в рабочем режиме по группе не должен превышать 1/3 величины тока срабатывания УДТ. Для этого нужно знать паспортные величины токов утечек в оборудовании и проводниках. При отсутствии информации принимаются по умолчанию – 0,4 мА на каждый 1 А тока нагрузки и 10 мкА на каждый метр длины фазного провода. Соответственно, если ток срабатывания 30 мА, то расчетная величина утечки в подключаемой сети — не более 10 мА.

Подключение УЗО в трехфазной сети

Это подключение принципиально ничем не отличается от подключения в сети с одной фазой.

Единственное, при этом применяются 4-х полюсные УДТ, используемые для противопожарной защиты на вводе, защиты от утечки в отдельных 3-х фазных групповых линиях или электроприемниках (котлы, плиты и т.д.).

Форма токовой утечки

По этому параметру все устройства защитного отключения классифицируются на три типа:

Возникает вполне логичный вопрос, в бытовых сетях протекает переменный ток синусоидальной формы, может достаточно везде устанавливать устройства типа «АС»? Но если внимательнее изучить характеристики современной бытовой техники, то большинство из них имеют блоки питания с электронными полупроводниковыми компонентами, доходя до которых синусоида преобразовывается в импульсные полупериоды. И если утечка будет не синусоидального характера, то УЗО типа «АС» её не зафиксирует и не отключится.

Именно поэтому в паспортах на многие бытовые приборы производитель указывает, через какое УЗО необходимо выполнять подключение.

Советы по выбору УЗО на видео:

Нюансы подключения модулей типа S

Собственно, нюансы те же самые, какими сопровождается процесс подключения стандартных защитных аппаратов.

Клеммы каждого из приборов имеют определенное предназначение (фазная, нулевая) и обозначаются соответствующим образом.

Клеммники на приборе защиты и обозначения для подключения электрических линий. Также показано обозначение кнопки для выполнения тестовой операции на предмет корректного срабатывания УЗО

При монтаже недопустимо изменение позиций клемм относительно их назначения по отношению к цепям питания.

Если вместо фазы подключить нулевую шину – это как минимум перспектива выхода из строя самого устройства. Перепутать местами две точки крайне сложно, но на практике бывает и такое.

Еще один нюанс – настройка модуля под существующую электрическую цепь в плане граничной отсечки по току.

Если же конструкция не предполагает варианты настройки по току, следует правильно подобрать устройство по технико-эксплуатационным характеристикам.

Наконец, обязательным нюансом подключения является тестирование прибора в режиме подачи электропитания в цепь нагрузки.

Эта функция простая и требует только лишь одного действия – активации специальной кнопки, которая так и обозначается на корпусе/в документации как «Тест».

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

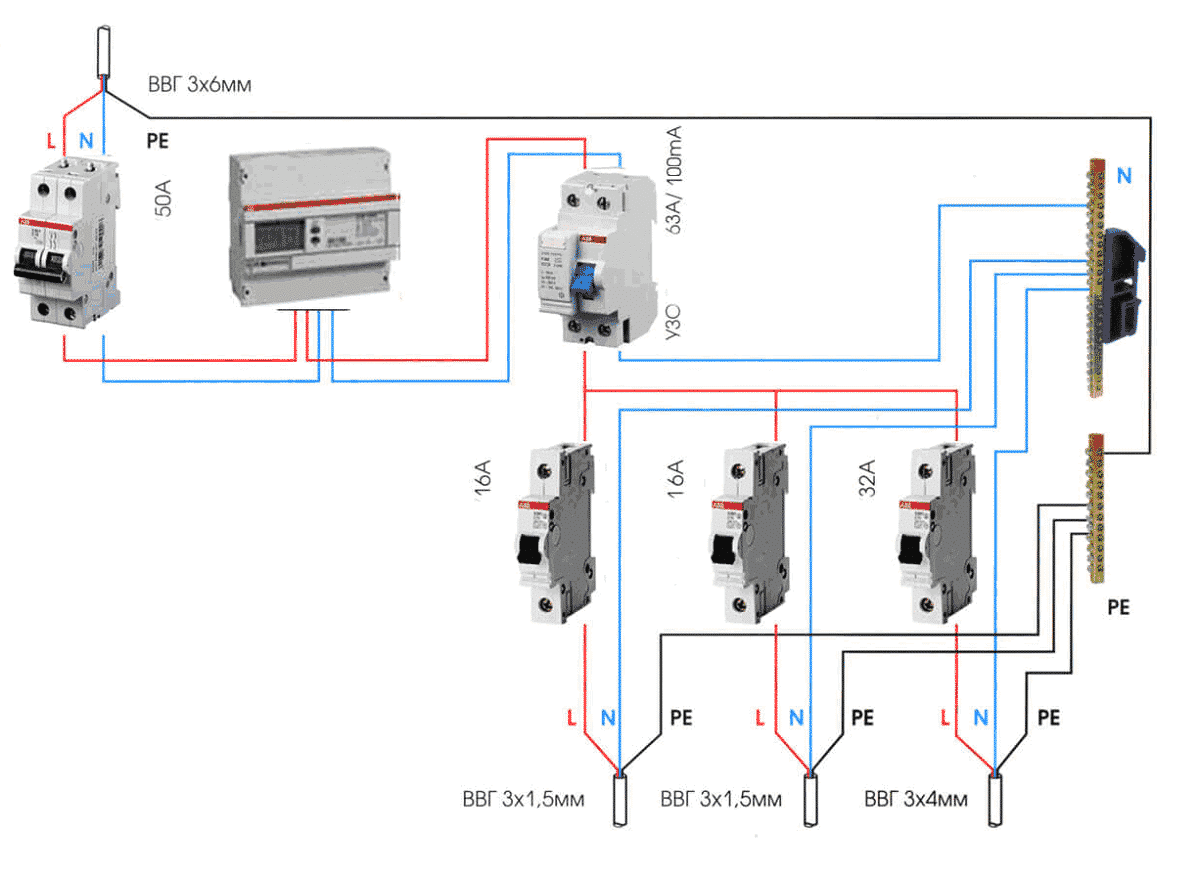

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

  • сколько УЗО следует установить;
  • где они должны находиться в схеме;
  • как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

УЗО-Де

В этой аббревиатуре литера «Е» обозначает не емкость, а электронику. Такое устройство выполняется встроенным или в розетку, или в электроустановку. Токовую разность здесь улавливает чувствительный датчик (магнитодиод или, например, датчик Холла), а микропроцессор улавливает его сигнал, и тиристор размыкает цепь.

УЗО-Де обладает следующими достоинствами:

  • компактностью;
  • высокой чувствительностью;
  • помехоустойчивостью;
  • способностью реакции на ток смещения, независимо от заявления;
  • быстродействием в один полупериод 50 Гц (т.е. 20 мс).

Недостатками же такого устройства являются:

  • высокая стоимость;
  • собственное энергопотребление, пусть и ничтожное;
  • склонность к отказам за счет перебоев в работе электроники.
