Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Холодильники в зависимости от количества камер

Современные производители предлагают достаточно обширный ассортимент моделей холодильников, отличающихся как по количеству внутренних отделений, так и по их расположению. Это, в свою очередь, может влиять на габариты изделия.

Однокамерные холодильники

В таких устройствах не предполагается наличие отдельно расположенной морозильной камеры. Как правило, она совмещена с отделением, предназначенным для охлаждения продуктов, а в некоторых моделях может вообще отсутствовать. Сегодня в продаже представлены как малогабаритные однокамерные холодильники, так и полноразмерные приборы. При этом их технические характеристики могут существенно отличаться.

Выбирая такой холодильник, следует отталкиваться не только от количества предполагаемых пользователей, проживающих в доме, но и от имеющегося в помещении свободного пространства. В большинстве случаев однокамерные устройства отлично подходят как для квартиры, так и загородного дома. Относительно низкая стоимость, а также минимальное потребление электроэнергии делает их достаточно востребованными среди потребителей.

Двухкамерные холодильники

Конструкция, состоящая из двух камер, предполагает наличие автономно функционирующей морозильной камеры, которая может быть расположен как сверху, так и снизу. При этом сама камера предназначенная для охлаждения продуктов может быть разделена на два отсека. За счет зонирования внутреннего пространства имеется возможность хранить охлажденные продукты в разных условиях:

• для мяса, рыбы и птицы предназначена зона с уровнем влажности до 50%;
• хранение овощей, фруктов и зелени осуществляется в зоне, где показатели влажности достигают 90%.

Данные виды холодильников предпочитают использовать в семьях, где, помимо хранения готовых блюд, есть потребность в заготовке той или иной пищевой продукции.

Многокамерные холодильники

Модели, состоящие из трех или четырех отсеков, позволяют отдельно разместить те или иные продукты, к хранению которых предъявляются разные требования. Наиболее востребованные трехкамерные холодильники имеют такие отделения как:

• автономный морозильный отсек;
• отделение для охлаждения с определенными показателями влажности;
• зона свежести (она же «нулевая камера»).

При наличии отсека, предназначенного для свежих продуктов, можно быть уверенным, что полезные элементы, находящиеся в овощах или мясе, будут сохранены. Обычно бытовые приборы состоят из трех камер и имеют 4 двери. Модели с большим количеством отделений уже относятся к разряду профессиональных.

Холодильники Side-by-Side

Холодильники премиум класса, пришедшие на отечественный рынок из Америки, представляет собой большие и достаточно вместительные приборы, выполненные в виде двухдверных шкафов. Оба отделения – морозильное и холодильное в данном случае расположены вертикально, целиком занимая левую и правую часть конструкции.

Ширина такого устройства значительно больше, по сравнению с обычными многокамерными моделями, что требует наличия дополнительного свободного пространства в помещении. На наружной поверхности двери морозильного отсека, как правило, установлен диспенсер, подающий холодную воду или кубики льда.

Как проверить пусковое реле холодильника

Проверку пускового реле холодильника проводят, если:

• после недолгой работы отключается мотор;
• прибор не включается при наличии тока и исправных проводов;
• температура в камерах выше, чем положено.

Дома отремонтировать реле можно, если возникли проблемы с контактами: они обгорели, окислились, покрылись ржавчиной. Перед тем как проверить пусковое реле холодильника на работоспособность, надо уточнить правильно ли расположено это устройство. Оно должно находиться строго вертикально. В наклонном положении сердечник катушки не успевает за отведенное время втянуться. Если реле включения компрессора холодильника стоит, как ему положено, причина в другом. Деталь снимают, у модели ДХР ее располагают клеммами в свою сторону, LS-08В – вверх тыльной поверхностью, РТК-Х и РТП-1 – стрелкой вниз. Проверяют, в каком состоянии находятся контакты. Сильно грязные либо окисленные работать нормально не могут. Если на гнездах есть горелые следы, проводить диагностику не имеет смысла, реле подлежит замене.

Тестером проверяют, есть ли между клеммами контакт. Если нет, то концы зачищают наждачной бумагой. Пластину поднимают, чтобы осмотреть направляющий шток. При наличии ржавчины обрабатывают специальным раствором.

При отсутствии перечисленных выше проблем, проверяют поступление напряжения. Следует прозвонить устройство, воспользовавшись мультиметром либо омметром.

Схемы и принцип работы двухкамерного однокомпрессорного

Компрессор холодильника состоит из электрического двигателя с вертикально установленным ротором и поршня, который сжимает хладагент. Эти компоненты заключены в металлический корпус из двух половин. Они сварены между собой, замена элементов не предусмотрена. В случае поломки меняют весь компрессор полностью.

Двигатель управляется с помощью реле. Оно подключено к температурным датчикам, которые анализируют условия в рабочей камере и в морозильнике.

В бытовом однокомпрессорном холодильнике в качестве хладагента используется изобутан или фреон. Газ находится в охлаждающему контуре под давлением. На задней стенке устройства расположена трубка для его пополнения в случае необходимости.

Посмотреть » Почему не морозит верхняя камера холодильника Hotpoint-Ariston

Хладагент в жидком состоянии нагнетается компрессором в конденсатор. Там он сжимается, а радиатор конденсатора отводит лишнее тепло, которое при этом выделяется. В процессе сжатия выделяется также влага, ее отводит фильтр в нижней части теплообменника. Через капиллярный канал вещество попадает в испаритель морозильной камеры. Там происходит переход хладагента из жидкого состояния в газообразное. По трубкам газ попадает в компрессор.

Принципиальное отличие однокамерного холодильника с одним компрессором от «Атланта» двухкамерного в том, что последний имеет перегородку между рабочими камерами. В каждой из них расположен свой испаритель, они охлаждаются отдельно.

Схемы и принцип работы однокамерного холодильника

При выборе техники мало кого интересует то, как работает устройство и почему именно так. Большинство покупателей зацикливается на размере и функциях. Но именно от того, что находится внутри девайса и зависит, как он работает. Поэтому разберём структурную схему и принцип работы однокамерного холодильника.

В таких агрегатах охлаждение происходит от главного испарителя (он находится вверху холодильного шкафа), воздух поступает вниз, охлаждая температуру в холодильной камере. Для того чтобы температура не понизилась быстро, под испарителем располагается поддон с небольшими отверстиями (с помощью открытия/закрытия которых регулируется температура в камере). Схема работы:

• компрессор откачивает пары из испарителя, нагнетает в конденсатор, далее они охлаждаются;
• конденсируются, переходят в жидкую фазу;
• жидкость попадает в испаритель, забирает тепловую энергию, тем самым охлаждая холодильник.

Схема выполняется циклично, до того момента, когда на испарителе температура не достигнет нужной отметки, далее отключается компрессор. В камере держится заданная температура, несмотря даже на высокую внешнюю, благодаря терморегулятору, который повторно включает компрессор.

Такие схемы у однокамерных Ardo, Pozis, Upo.

Принципиальная схема устройства холодильника

Ещё 30 – 40 лет назад бытовые холодильники имели довольно простое строение: мотор-компрессор запускался и отключался 2 – 4 устройствами, о применении электронных плат управления и речи быть не могло.

Современные модели имеют множество дополнительных опций, но принцип работы в целом остается неизменным.

В старых холодильниках всё дополнительное оборудование сводится к индикатору питания и лампочке освещения в холодильной камере, которая отключается кнопкой при закрытии двери

Терморегулятор – основной и единственный орган управления, которым пользователь может настроить работу старого холодильника, располагается обычно внутри холодильной камеры. Под силовым рычагом – крутящейся ручкой – скрыта пружина сильфона. Она сжимается, когда в камере холодно, тем самым размыкая электрическую цепь и отключая компрессор.

Как только температура поднимается, пружина распрямляется и вновь замыкает цепь. Ручка с указателями силы заморозки холодильника регулирует допустимый диапазон температур: максимальную, при которой компрессор запускается, и минимальную, при которой охлаждение приостанавливается.

Тепловое реле  выполняет защитную функцию: контролирует температуру двигателя, поэтому расположено непосредственно возле него, часто совмещено с пусковым реле. При превышении допустимых значений, а это может быть 80 градусов и более, биметаллическая пластина в реле изгибается и прерывает контакт.

Мотор не получит питания до тех пор, пока не остынет. Это защищает как от поломки компрессора вследствие перегрева, так и от пожара в доме.

Мотор-компрессор имеет 2 обмотки: рабочую и стартовую. Напряжение на рабочую обмотку подается напрямую после всех предыдущих реле, но этого недостаточно для запуска. Когда напряжение на рабочей обмотке повышается, срабатывает пусковое реле. Оно дает импульс на стартовую обмотку, и ротор начинает вращаться. В результате поршень сжимает и проталкивает по системе фреон.

Мотор-компрессор сжимает и перекачивает фреон по трубкам системы, что обеспечивает перенос тепла из камер холодильника наружу, охлаждение продуктов

В целом цикл работы холодильника можно описать следующим образом:

1. Включение в сеть. Температура в камере высокая, контакты терморегулятора замкнуты, мотор запускается.
2. Фреон в компрессоре сжимается, его температура повышается.
3. Хладагент выталкивается в змеевик конденсатора, расположенный за спиной или в поддоне холодильника. Там он остывает, отдает тепло воздуху и переходит в жидкое состояние.
4. Через осушитель фреон попадает в тонкую капиллярную трубку.
5. Попадая в испаритель, расположенный внутри камеры холодильника, холодильный агент резко расширяется благодаря увеличению диаметра трубок и переходу в газообразное состояние. Полученный газ имеет температуру ниже -15 градусов, поглощает тепло из камер холодильника.
6. Немного нагретый фреон поступает в компрессор, и всё начинается заново.
7. Через некоторое время температура внутри холодильника достигает заданных значений, контакты терморегулятора размыкаются, мотор и движение фреона останавливаются.
8. Под воздействием температуры в помещении, от новых тёплых продуктов в камере и открывания двери, температура в камере повышается, терморегулятор замыкает контакты и начинается новый цикл охлаждения.

Эта схема в точности описывает работу старых однокамерных холодильников, в которых один испаритель.

Однокамерные холодильники имеют небольшую морозильную камеру, не отделенную теплоизоляцией от основной, одну дверцу. Продукты в передней части морозилки могут подтаивать

Как правило, испаритель является корпусом морозилки в верхней части агрегата, не изолированный от холодильной камеры. Отличия в устройстве других моделей рассмотрим далее.

Схема подключения пускового реле холодильника

Эта деталь нужна для запуска асинхронного однофазного мотора компрессора. В подключении реле нет никаких сложностей. К статору двигателя подходит пусковая и рабочая обмотки. Первая участвует в пуске и запуске компрессора, вторая поддерживает ротор в рабочем состоянии, непрерывно подает переменный ток. Имеется пускозащитное реле, которое регулирует подачу и отключает питание на рабочую и пусковую обмотку.

Индукционное замыкание

На вход устройства подают питание: «ноль» и «фазу», на выходе последняя делится на 2 линии. Одна через пусковой контакт подходит к пусковой обмотке, другая соединяется с рабочей обмоткой мотора. В реле на рабочую обмотку подается ток через пружину, сопротивление которой довольно высокое, затем через соединение с биметаллической перемычкой. Этот элемент обладает свойством изгибаться в одном направлении под воздействием повышенной температуры. Как только в цепи ток сильно увеличивается, к примеру, если происходит замыкание между витками или заклинивает двигатель, пружина, которая соприкасается с перемычкой, нагревается. Последняя меняет форму, после чего контакт размыкается и компрессор выключается.

Для того чтобы запустить мотор в данной схеме используют катушку, последовательно подключенную в цепь с рабочей обмоткой. Когда ротор находится в неподвижном состоянии, подается напряжение, которое провоцирует повышение тока на катушке. Образуется магнитное поле, оно притягивает подвижный сердечник, он в свою очередь замыкает пусковой контакт. После того как ротор наберет обороты, происходит понижение тока в сети, уменьшение магнитного поля. Пусковой контакт размыкается компенсирующей пружиной либо силой тяжести.

Позисторное включение

Пускатель состоит из конденсатора и позистора, который является разновидностью теплового резистора. В схеме компрессора конденсатор установлен между шинами стартовой и рабочей обмотки. Этот механизм обеспечивает смещение фазы, которое нужно для того, чтобы включился мотор компрессора. Со стартовой обмоткой позистор подключен последовательно. При пуске его сопротивление незначительное, в эту минуту через обмотку протекает большой ток. Когда он проходит, позистор нагревается и сильно повышается его сопротивление. Из-за этого почти полностью блокируется вспомогательная обмотка. Остывает деталь после того, как  на компрессор прекращается подача напряжения.

Как работает холодильник

Работа любого холодильника основывается на двух основных рабочих операциях, а именно:

1. Тепловая энергия благодаря работе внутренних механизмов выводится в окружающее пространство.
2. Холод концентрируется во внутренней части самого холодильного шкафа.

Чтобы тепло было отобрано, применяется хладагент, который более известен под названием фреон. Он представляет собой вещество, которое находится в газообразном состоянии. Его изготавливают на основе этана, фтора и хлора. Уникальность фреона в том, что у него есть возможность без ущерба для эксплуатационных качеств быстро переходить из газообразного состояния в жидкое, а потом с такой же скоростью вновь превращаться в газ. Этот процесс происходит благодаря изменению давления в резервуарах, где находится фреон.

Система охлаждения бытового холодильника функционирует по следующему принципу. Компрессор вводит фреон во внутренние части механизмов. В это время там начинает работать электромотор. Благодаря этому поршень начинает двигаться. Это приводит к тому, что газ сжимается.

Этот процесс можно условно разделить на 2 этапа. Во время первого поршень получает возвратное движение. Во время его смещения происходит открытие впускного клапана. Через открывшуюся прореху фреон начинает поступать в газовую камеру.

Во время второго – поршень начинает движение в противоположном направлении. При этом происходит сжатие газа. Фреон под давлением начинает воздействовать на пластины выходного клапана. Это приводит к тому, что в камере быстро начинает повышаться давление. Увеличение давление приводит к тому, что газ начинает нагреваться и в конечном итоге достигает температуры в 100 оС. Из-за этого выпускной клапан открывается, и газ начинает выходить наружу.

Фреон высокой температуры начинает поступать из камеры во внешний теплообменник, который больше известен под названием конденсатор. Во время перемещения газа происходит потеря тепла. Часть него выходит во внешнее пространство. Когда фреон достигает конечной точки конденсатора, его температура успевает снизиться до 55 оС.

В то время, когда длиться теплопередача, газ успевает сконцентрироваться. Это способствует тому, что фреон из газообразного состояния принимает форму жидкости. Она начинает поступать в фильтр-осушитель. В этой части благодаря специальному сорбенту происходит поглощение излишков влаги. Это способствует тому, что фреон вновь превращается в газ. После прохождения фильтрации фреон устремляется в капиллярную трубку, которая для него играет роль некой пробки или препятствия.

Во время вхождения вещества в трубку, начинает понижаться его давление. Это способствует тому, что хладагент принимает форму жидкости. Далее фреон начинает поступать в испаритель. Благодаря тому, что давление газа начинает уменьшаться, происходит испарение фреона. Здесь падает не только давление, но и температура самого газа. Когда фреон начинает поступать в испаритель, он уже имеет температуру в – 23оС.

По теплообменнику фреон поступает во внутреннюю часть холодильной камеры. Благодаря пониженной температуре газа, происходит своеобразное снятие тепла с внутренних поверхностей трубок испарителя. Отдача тепла способствует тому, что во внутреннем пространстве холодильной камеры начинает понижаться температура воздуха.

После завершения процесса, фреон начинает вновь поступать в компрессор, и цикл повторяется с самого начала.

Принцип работы двухкамерного холодильника с одним компрессором

В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.

При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.

Холодильник и температура внешней среды

В инструкции по эксплуатации большинства бытовых холодильников указано при какой температуре лучше всего его эксплуатировать. Минимально допустимым показателем является температура +5 по Цельсию. Может ли холодильник работать в условиях холода, особенно, на морозе? Рассмотрим возможные проблемы:

• Неправильная работа термостата. В обычных условиях терморегулятор разрывает электрическую цепь при достижении необходимой температуры. Когда воздух внутри прогреется, термостат снова замкнет электрическую цепь, и мотор возобновит свою работу. В условиях минусовой температуры внешней среды термостат, скорее всего, повторно не включит компрессор, так как теплу внутри камеры попросту неоткуда взяться;
• Затрудненный запуск компрессора. В старых аппаратах чаще всего применялись хладагенты R12 и R22. Для нормальной работы использовались рефрижераторные масла, которые при температуре ниже +5С становятся слишком густыми, а это значит, что запуск и движение поршня будет затруднительным;
• Возникновение эффекта «влажного хода». Поскольку тепла в холодильнике нет, то нарушается работа испарителя. В компрессор поступает насыщенный каплями пар. В результате продолжительной работы в таких условиях вся механика мотора будет повреждена.

Простыми словами, щадящее отношение к устройству значительно продлит срок его работы.

Пошаговая инструкция по подключению

При старте компрессора нагрузка осуществляется на пусковую обмотку. Для дальнейшей работы происходит переключение на рабочую. Во время действия основной обмотки снижено энергопотребление, а пусковая нужна, чтобы выдержать повышенную мощность. Помимо электродвигателя, в конструкции компрессора предусмотрены дополнительные реле. Они расположены на внешней стороне компрессора и нужны для поддержания нужного температурного режима.

Стандартное подключение по заводской схеме предусматривает использование кабеля со стандартной вилкой. После ее включения в розетку ток по проводам поступает на корпус реле. Реле необходимо, чтобы отрегулировать конфликт полярности соединений, поскольку работа компрессора осуществляется на переменном токе.

Если один из компонентов схемы неисправен, мотор не заработает. Дальнейшая диагностика предусматривает проверку компонентов в цепи питания путем их исключения из работы. При неисправности приборов такая проверка диагностирует поломку в одном из компонентов компрессора.

Умные холодильники с электронным управлением

Классические терморегуляторы, с механической поворотной ручкой и сильфоном внутри, в современных холодильниках встречаются всё реже. Они уступают место электронным платам, способным управлять постоянно увеличивающимся разнообразием режимов работы и дополнительных опций холодильника.

Функцию определения температуры вместо сильфона выполняют датчики – термисторы. Они значительно более точные и компактные, часто устанавливаются не только в каждой камере холодильника, но и на корпусе испарителя, в генераторе льда и снаружи холодильника.

Многие современные холодильники имеют электропривод воздушной заслонки, который делает систему No Frost максимально эффективной, удобной и точной в настройке

Управляющая электроника многих холодильников выполнена на двух платах. Одну можно назвать пользовательской: она служит для ввода настроек и отображения текущего состояния. Вторая – системная, через микропроцессор управляет всеми устройствами холодильника для реализации заданной программы.

Отдельный электронный модуль позволяет использовать в холодильниках инверторный двигатель.

Такие моторы не чередуют циклы работы на максимальной мощности и простоя, как обычные, а лишь меняют количество оборотов в минуту, в зависимости от необходимой мощности. В результате температура в камерах холодильника постоянная, потребление электроэнергии снижается, а рабочий ресурс компрессора – повышается.

Использование электронных плат управления невероятно расширяет функциональные возможности холодильников.

Современные модели могут быть оснащены:

• панелью управления с дисплеем или без него, с возможностью выбора и установки режима работы;
• множеством датчиков температуры NTC;
• вентиляторами FAN;
• дополнительными электромоторами М – например, для измельчения льдинок в генераторе льда;
• нагревателями HEATER для систем оттайки, домашнего бара и пр.;
• электромагнитными клапанами VALVE – например, в кулере;
• выключателями S/W для контроля закрытия дверцы, включения дополнительных устройств;
• Wi-Fi адаптером и возможностью дистанционного управления.

Электрические схемы подобных устройств также поддаются ремонту: даже в самой сложной системе нередко причиной неисправности становится вышедший из строя датчик температуры или подобная мелочь.

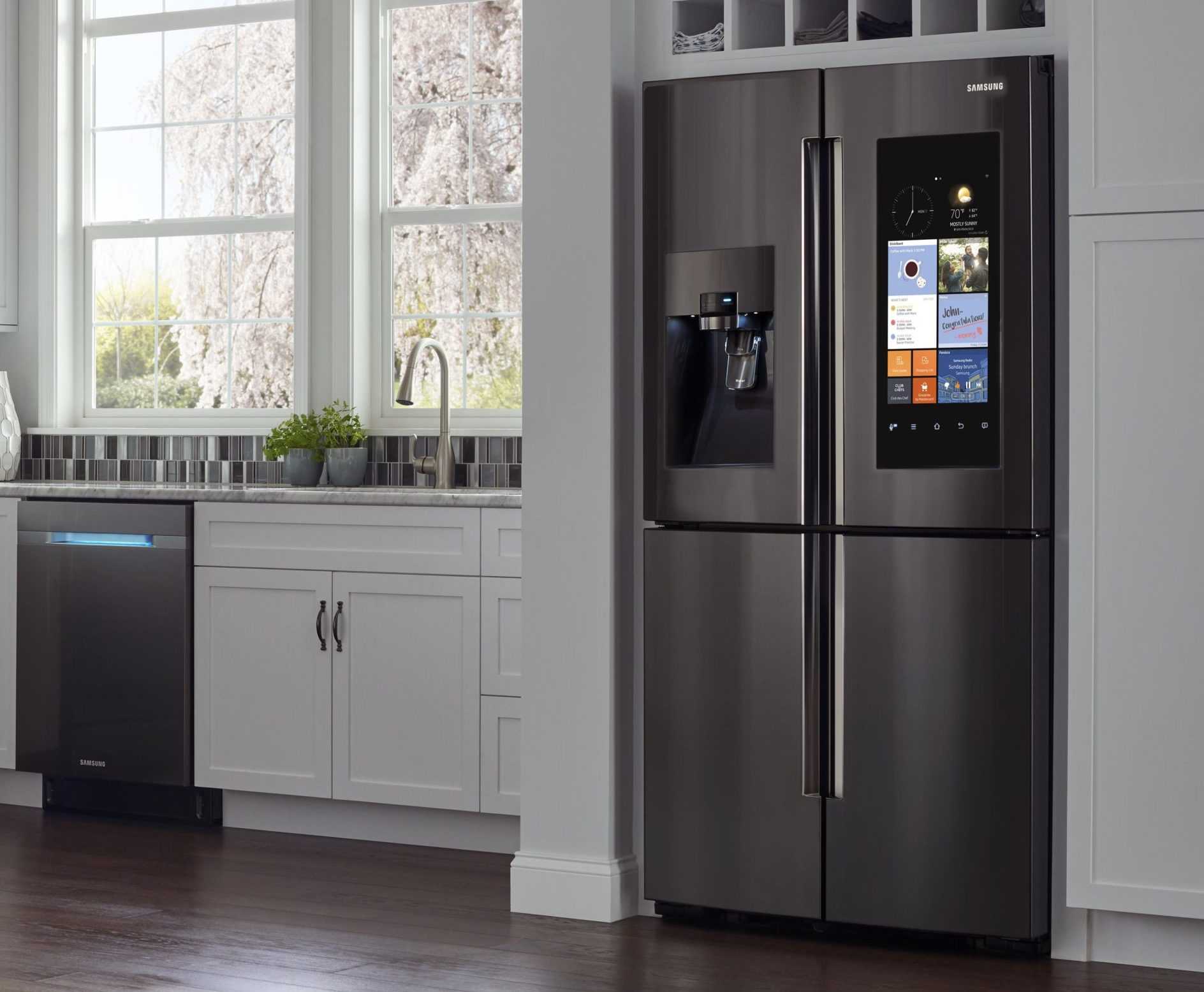

Холодильники Side-by-side с сенсорным экраном управления, генератором льда, встроенным кулером и множеством вариантов настройки управляются довольно обширной и сложной электронной платой

Если же холодильник “глючит” и отказывается корректно выполнять заданную программу, либо вообще не включается, вероятнее всего проблема касается платы или компрессора, лучше доверить ремонт специалисту.
