Настройка реле давления насосной станции своими руками

Особенности регулировки

Регулировка реле необходима в тех случаях, когда требуется выставлять уровни верхнего и нижнего давления в определенных значениях.

Тогда процесс регулировки будет состоять в следующем:

1. Включают насос и закачивают жидкость в бак со значением давления на манометре 3 атмосферы, затем отключают насос.
2. Крышку реле открывают и потихоньку вращают малую гайку, пока не сработает реле. Вращая гайку по часовой стрелке, увеличивают давление, вращая в обратную сторону, уменьшают. Выставляют верхний уровень на 3 атмосферы.
3. Открывают кран и сливают воду из бака со значением давления на манометре 1,7 атмосферы, закрывают кран.

Крышку реле открывают и потихоньку вращают большую гайку до срабатывания контактов. Выставляют нижний уровень на 1,7 атмосферы. Необходимо, чтобы он был немного больше, чем давление воздуха в баке.

Реле давления воды продается в специализированных магазинах

Неудобства могут возникнуть из-за значительного перепада давления, в случае если бак полный или пустой. Разборка безбашенки типа «Вихрь» несложная. Конструкция простая, и есть инструкция по работе. Останется только добавить рабочее давление и почистить все в бачке. Поднять уровень лучше автоматической установкой.

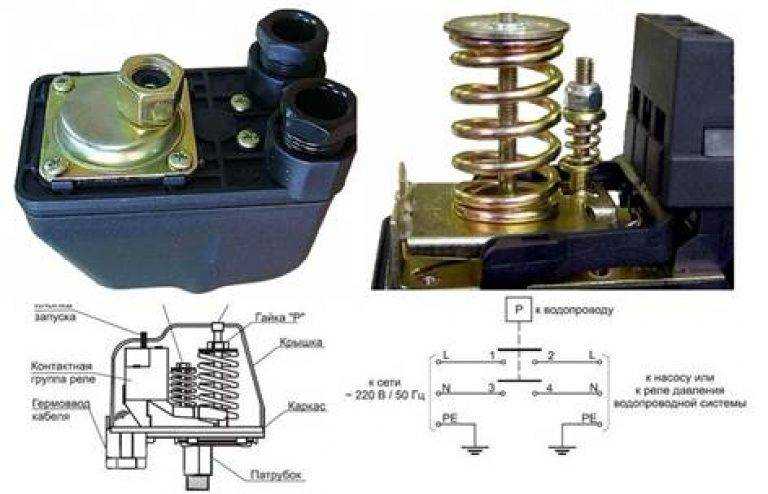

Устройство и принцип работы

Электромеханические реле состоят из пластмассового корпуса, пружинного блока и контактов, управление которыми осуществляется с помощью мембраны. Мембрана имеет непосредственный контакт с напорной трубой и представляет собой тонкую пластинку, которая играет роль элемента восприятия. Она мгновенно реагирует на изменение уровня давления в трубопроводе, что влечёт за собой попеременное включение контактов. Пружинный блок водяного реле состоит из 2 элементов. Первый представляет собой пружину, контролирующую минимально допустимый уровень давления, и отвечает за сдерживание основного натиска воды. Нижний предел давления регулируется с помощью специальной гайки. Второй элемент представлен пружиной контроля за верхним давлением, и также регулируется при помощи гайки.

Принцип работы реле состоит в том, что контакты, благодаря мембране, реагируют на колебания давления, и при их смыкании насосы начинают перекачивать воду. В то время как при их размыкании происходит разрыв электрической цепи, питание насосного оборудования отключается и принудительная подача воды прекращается. Происходит это из-за того, что реле имеет соединение с гидроаккумулятором, внутри которого находится вода со сжатым воздухом. Соприкосновение этих двух сред происходит благодаря гибкой пластинке.

При включённом насосе вода, находящаяся внутри резервуара, давит через мембрану на воздух, в результате чего в камере резервуара создаётся определённое давление. При расходовании воды, её количество уменьшается и давление понижается. Помимо стандартной комплектации, некоторые модели могут оборудоваться кнопкой принудительного (сухого) пуска, индикатором работы, устройством плавного запуска и специальными разъёмами, используемыми вместо традиционных клемм.

Обычно в качестве верхнего порога берут показатель в 2,6 атмосферы, и как только давление доходит до этого значения – насос выключается. Нижний показатель выставляют на отметке 1,3 атмосферы, и при достижении давлением этого предела – насос включается. Если правильно выставить оба порога сопротивления, то работа насоса будет проходить в автоматическом режиме, и ручное управление не потребуется. Это избавит от необходимости постоянного присутствия человека и обеспечит бесперебойную подачу водопроводной воды потребителю. Реле не требует специального дорогостоящего обслуживания. Единственной процедурой, которую потребуется время от времени выполнять, является чистка контактов, которые во время работы окисляются и требуют ухода.

Помимо электромеханических моделей, существуют и электронные аналоги, которые отличаются более точной регулировкой и эстетичным видом. Каждое изделие снабжено контроллером протока – устройством, моментально отключающим насосное оборудование при отсутствии в трубопроводе воды. Благодаря такой опции насос надёжно защищён от работы на «сухом ходу», что предотвращает его перегрев и преждевременный выход из строя. Кроме того, электронное реле оборудовано небольшим гидробаком, объём которого обычно не превышает 400 мл.

Благодаря такой конструкции система получает надёжную защиту от гидроударов, что значительно продлевает срок службы как самих реле, так и насосов. Помимо большого числа преимуществ, у электронных моделей есть и слабые стороны. К минусам изделий относят высокую стоимость и повышенную чувствительность к качеству водопроводной воды. Однако, затраченные деньги быстро окупаются надёжностью и долговечностью приборов, а особая чувствительность устраняется путём установки системы фильтрации.

Таким образом, реле давления является неотъемлемым компонентом глубинного или скважинного насосного оборудования, способствует наполнению гидробака и поддержанию нормального давления в сети без помощи человека. Использование реле позволяет полностью автоматизировать процесс подачи воды и избавляет от необходимости включать насос самостоятельно при снижении давления или опустошении накопительного резервуара.

Определение необходимого давления

Внутри накопителя есть резиновая емкость, в которую накачивают воду, и камера для воздуха. От давления в ней зависит работа всей системы. Для проверки показателей в воздушном отсеке сначала освобождают резервуар от воды.

В него нагнетают воздух, давление которого меньше нижнего значения для указанного оборудования на 10%:

• если объем резервуара 20-30 л – 1,4-1,7 атм;
• 50-100 л – 1,8-1,9 атм.

После того как определили давление, резиновую грушу обязательно заполняют водой, иначе она пересохнет или слипнется. Для увеличения срока работы мембраны напор должен быть ниже его минимального уровня в водопроводе на 0,1-0,2 атм.

Выбор давления влияет на качество работы оборудования.

Нестандартные значения

Иногда могут потребоваться не такие настройки, как рекомендует производитель. Часто владельцы увеличивают разницу между напором включения и отключения.

Это позволяет насосу реже срабатывать, поэтому срок его службы увеличивается. Принимая такое решение, надо быть готовым к тому, что давление в водопроводе будет неравномерным. Уменьшение разницы приводит к постоянному напору, но станция чаще включается/выключается.

Верхний и нижний порог

При заводской регулировке гидронасосов выставляют средние значения:

• нижняя граница – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Для правильной работы системы разница давлений должна быть от 1,4 атм и выше.

При самостоятельном выставлении этих параметров есть некоторые ограничения:

1. Верхний порог настраивают на показатель, не превышающий 80% максимального значения для данной модели. В документах чаще всего такие характеристики не указывают. Для бытовых моделей этот показатель 5 атм. Чтобы создать более высокое давление, приобретают реле большей мощности.
2. Перед проведением регулировки сверяются с характеристиками помпы. Чтобы она служила долго, отключение должно происходить, когда значение напора будет ниже верхнего предела на 0,2 атм.

Выполняя настройки, учитывают, что реле – чувствительное оборудование, и один поворот гайки соответствует примерно 0,6-0,8 атм.

Заводские настройки реле нуждаются в корректировке.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений Фото из Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений Фото из Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку

Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Подключение и настройка реле давления воды

В первую очередь реле давления гидроаккумулятора необходимо присоединить к трубопроводу, навинтив его на патрубок с резьбой (обычно ¼ дюйма).

Удобнее всего для подсоединения реле, манометра и гидроаккумулятора использовать так называемый пятивыводной штуцер, представляющий собой расширяющуюся с одной стороны трубку с тремя отводами.

Если такой детали в наличии нет, для каждого из перечисленных элементов придется врезать тройник или вваривать отвод.

При навинчивании реле вращать его приходится целиком (гайка жестко зафиксирована), поэтому следует заблаговременно позаботиться о том, чтобы оно при этом ни во что не упиралось.

Чтобы вода не просачивалась через резьбовое соединение, его нужно герметизировать. Обычно для этого применяют намотку из пакли, сантехнического льна или фум-ленты. При отсутствии практики на этом этапе могут возникнуть затруднения. Уплотнитель может проскальзывать и сбиваться в жмуты, но самое сложное – подобрать его оптимальное количество.

При недостатке льна или пакли ничего страшного не случится – при включении насоса соединение даст течь и его просто нужно будет переделать, добавив немного уплотнителя.

Реле давления с гидроаккумулятором в сборке

А вот при избытке данного материала гайка реле может лопнуть. Если вы чувствуете себя неуверенно в вопросах устройства резьбовых соединений, воспользуйтесь уплотняющей нитью «Тангет Унилок». Она обходится дороже обычной обмотки, но зато проще в применении и даже при чрезмерном количестве не вызывает разрушения навинчиваемой детали. В каждой упаковке имеется подробная инструкция по применению данного уплотнителя.

Намотку нити «Тангет Унилок» следует начинать не от торца патрубка, а от той точки на резьбе, до которой предполагается навинтить гайку, то есть двигаться нужно к торцу. Материал следует укладывать по часовой стрелке (если смотреть с торца патрубка), причем первая петля наматывается так, чтобы нить прижимала сама себя.

Выбор датчика давления воды для насоса (блока управления)

При выборе блока управления для водоснабжения обращают внимание на следующее:

• значение рабочего давления должно быть равным, но лучше должно несколько превышать таковое в системе;
• пороговые величины сработки должны укладываться в диапазон (мин./макс.) мПа трубопровода с запасом;
• параметры тока, напряжения должны соответствовать сети. Обычно потребуется только учесть фазность;
• температурный режим. Есть изделия, не работающие при t° ниже +5° C и при превышении влажностью 70%;
• есть модели с обратным клапаном, манометром, встроенным датчиком холостого хода (в ЭРД почти всегда, в электромеханике — не во всех моделях). Конечно же, такие экземпляры лучшие, более продвинутые;
• второстепенные параметры: пыле- и влагозащищенность (минимум IP 44, а лучше 54, 65), тип резьбы (впрочем, можно подобрать переходники), вес и габариты.

Пример параметров электронного контроллера давления воды:

Ниже несколько советов по выбору:

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

• рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
• коллектор, подающий и распределяющий воду по всем точкам потребления;
• манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Коротко о главном

РД – устройство, регулирующее наибольший и наименьший пороги переключения, которые отвечают за активацию помпы для принудительной подкачки воды.

РД бывают механическими и электронными. Последние стоят в 2-3 раза дороже и имеют ряд преимуществ перед механическими аналогами. В частности, электронные реле проще и удобнее настраивать, также они обладают более высокой точностью. Хотя принцип работы обоих типов РД одинаковый.

Регулировка РД осуществляется в соответствие с целями, с которыми будет использован водопровод в доме. Для принятия ванной достаточно поддержания в водопроводной системе низкого уровня давления. Для работы джакузи или гидромассажа понадобится поддерживать высокое среднее давление.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

• подгоревшие контакты;
• солевые отложения на спиралях;
• засор и ржавчина гидравлического входа;
• попадание в мембранный отсек песка, других инородных частиц и образование отложений;
• неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.
