Топливные брикеты из опилок: как сделать пресс для изготовления евродров

Технология изготовления брикетов

Процесс производства отопительного материала трудоемкий и требует выполнения последовательных операций.

При необходимости нужно подготовить сырье перед использованием:

  1. Дробление материала;
  2. Сушка дробленного сырья;
  3. Измельчение (чем лучше измельчены компоненты брикетов, тем выше показатели теплоотдачи).

Для изготовления своими руками сырье нужно смешать со связующим. Для этого вполне подойдет глина в соответствии 1 до 10, где берется 1 кг глины и 10 кг дробленого материала

Полученную смесь нужно смешать с водой для образования однородной массы, важно чтобы она была ни жидкой, ни твердой

Полученную массу нужно загрузить в специальное оборудование. При прессовании лишняя жидкость выходит и изделие получает окончательную форму. Если использовать самодельный пресс, то есть возможность что небольшое количество влаги все же останется внутри изделия.

Обязательным моментом при изготовлении отопительного материала является просушка после прессования. Сушить можно на открытом воздухе, под солнечными лучами и ветром. Время данного этапа зависит от объема брикетов, а также от использованных технологий прессования.

После просушки изделие нужно переместить в специальное место для хранения или упаковать.

Пресс для изготовления топливных брикетов своими руками

Покупка готового оборудования для изготовления брикетов в зависимости от его мощности обойдется в сумму от 300 тыс. до 1 млн. руб.

Разумеется, для частника, желающего заняться изготовлением данного топлива чисто для собственных нужд, такие затраты нецелесообразны, поскольку окупятся они не скоро. Более правильным будет изготовить пресс из подручных материалов, тем более что ничего сложного в его конструкции нет.

Можно соорудить необходимое оборудование с нуля либо воспользоваться готовыми механизмами.

Самодельный станок

Изготовление установки с нуля

Создать значительное усилие, необходимое для сжатия сырья, можно при помощи:

  • рычага (на него можно воздействовать собственным весом);
  • винтового механизма.

Рычажный пресс можно изготовить даже из дерева, для винтового обязательно понадобятся стальные заготовки и токарный станок.

Шнековый экструдер (пресс для опилок) теоретически также можно изготовить своими руками и некоторым умельцам это даже удалось, но обходится такая затея из-за сложной обработки деталей и необходимости применять специальную высококачественную сталь очень дорого.

Отопление на пеллетах не только экономичное, но и экологичное, ведь в качестве топлива используется вторсырье. Можно изготовить или же переделать твердотопливник под пеллеты.

Подробную инструкцию по изготовлению твердотопливного котла своими руками вы найдете .

Сомневаетесь по поводу выбора пеллетного котла? По этой ссылке: вы найдете отзывы реальных пользователей о данных котлах. Читайте и делайте выводы.

Изготовление пресса на базе готового механизма

Для изготовления брикетов можно приспособить какое-нибудь более доступное, чем настоящий станок, устройство — домкрат или небольшой гидравлический пресс. Его останется только снабдить пуансоном и матрицей.

Следует понимать, что любой самодельный пресс, даже изготовленный на базе гидравлического домкрата, не сможет развивать усилий, обеспечивающих выделение лигнина.
Поэтому вместо него в сырье приходится добавлять сторонние связующие.

В этом качестве применяют:

  1. Дешевый клей, например, обойный.
  2. Глину (добавляется 1 часть на 10 частей опилок).
  3. Размокшую бумагу, в том числе гофрокартон — содержащийся в ней лигнин при контакте с влагой проявляет свои клейкие свойства (это свойство бумаги используется при напылении теплоизолятора типа «Эковата»).

Еще одно отличие от промышленной технологии состоит в том, что исходный материал не сушат, а наоборот замачивают в воде — тогда частички лучше склеиваются. Затем готовый брикет сушат на открытом воздухе.

Как измельчить сырье

За хлопотами по изготовлению самодельного пресса нельзя забывать о таком важном этапе производства брикетов, как измельчение сырья. Резать его вручную очень трудно — тут также необходима механизация

Некоторые делают измельчители самостоятельно из старой активаторной стиральной машинки — устанавливают вместо активатора ножи.

Еще вариант — приобрести роторный станок.
Назначением этого прибора как раз и является измельчение растительности — дачники используют его для изготовления удобрений из листьев и травы.

Оборудования для производства брикетов

В промышленных условиях измельчение древесных отходов выполняют на специальных механизмах — дробилках. Такую важную часть технологического процесса, как сушка, выполняют с помощью сушильных машин, которые бывают двух видов — барабанного и аэродинамического.

Формовку изделий выполняют на гидравлическом прессе. С усилием минимум 30 МПа он уплотняет массу. При этом в сырье не нужно добавлять никаких веществ для связи, т.к. в этих условиях за счет сжатия и высокой температуры выделяется древесный клей — лигнин.

Любой формы брикеты можно получить на ударно-механическом прессе, но плотность их не очень высока.

Существует еще один метод для получения «евродров» — экструзия. Базируется он на том, что с силой около 40 МПа масса проталкивается сквозь калиброванные отверстия посредством шнека, формируя при этом изделия в виде цилиндров или шестигранников. На выходе их обрезают специальными ножами.

Производительность шнековых экструдеров выше, чем у механических или гидравлических прессов.

На поверхность брикетов, изготовленных на промышленном оборудовании, производители часто наносят буквенный оттиск. В основном он является свидетельством точного соблюдения технологии

Покупать такие установки для изготовления своими рукам и заготовки топливных брикетов нерационально, для этого есть другие варианты.

Экономическая сторона медали

Для производства 1 тонны топливных брикетов нужно взять примерно 2 тонны древесных отходов или 1.5 тонны соломы. При этом расход электроэнергии примерно 100 кВт*ч/т.

Теплотворная способность данного отопительного изделия составляет 19 МДж/кг, что является намного больше чем у обычных дров (всего 10 МДж/кг).

При правильном выборе оборудования, изготовлении и хранении изделий, технология окупается примерно за 2 года.

После прочтения моей статьи Вы можете решить для себя, что лучше: сделать из ненужного сырья отопительный материал, сэкономить время и средства или дальше отапливаться дровами. Ведь при использовании брикетов можно и утилизировать ненужные в быту отходы, и топить дачу или баню экологически чистыми топливными брикетами. Если же вы хотите организовать свое производство пеллет то вам просто необходима будет информация про организацию технологической цепочки и в этом вам поможет моя новая книга «Типичные ошибки производителей оборудования при планировании производства пеллет».

Используемое сырье

Брикеты представляют собой компактное топливо, которое изготавливается из отходов, обладающих горючими свойствами.

Для производства энергетического сырья в основном используют:

1. Остатки древесины. Чаще всего в качестве материала для прессования брикетов выступают стружка или опилки. Также для этих целей можно использовать древесную пыль, ветки деревьев различных пород. При этом топливо лучшего качества получается из отходов дуба и ольхи, а также из березовых и осиновых остатков.

2. Солома. Сухие стебли бобовых или злаковых культур имеют высокий уровень горючести. Поэтому солома является прекрасным материалом для изготовления топливных брикетов своими руками.

3. Бумага. Макулатуру часто используют при собственном производстве прессованного топлива. Но изготавливаемые картонные или бумажные брикеты имеют довольно непродолжительное время горения, и оставляют после себя большое количество пепла.

Прессованное топливо иногда создают из ореховой скорлупы или лузги семечек. В сырье, подготовленное для брикетов, добавляют различные клеевые компоненты, которые позволяют связать горючие частицы.

Инструкция по изготовлению и сборке

Порядок операций при изготовлении пресса выглядит так:

  1. Из швеллеров необходимо сварить основание устройства.
  2. Из уголка делаем 4 стойки длиной по 1,5 метра. Они привариваются вертикально и с одинаковым шагом.
  3. Далее из трубы или листа жести необходимо изготовить барабан, в котором будет перемешиваться сырье. Если у вас есть поломанная стиральная машина, барабан, а также подшипники, можно извлечь из нее.
  4. Барабан нужно прикрепить к стойкам. Если есть возможность, его следует оборудовать электродвигателем. Если мотор является слишком высокооборотистым и понизить скорость вращения барабана до приемлемого значения за счет одной только разницы в диаметрах шкивов не удается, следует применить редуктор.
  5. Под барабаном необходимо закрепить лоток, по которому подготовленный материал будет подаваться в матрицу.
  6. В стенках трубы, используемой в качестве заготовки для матрицы, необходимо выполнить несколько отверстий диаметром 3 – 5 мм. Их надо распределить равномерно, чтобы воздух и вода выдавливались по всему объему брикета.
  7. Снизу к матрице необходимо приварить фланец, к которому будет прикручиваться съемное дно. Это дно вырезается из стального листа в виде диска с проушинами.
  8. Матрица приваривается или прикручивается к основанию под загрузочным лотком.
  9. Из стального листа вырезаем круглый пуансон. Это просто диск, диаметр которого позволяет ему свободно входить в матрицу.

Шток изготавливается из трубы: достаточно диаметра 30 мм. Одной стороной он приваривается к пуансону, а другой — крепится к гидравлической установке.

Под матрицей фиксируем приемный лоток

Важно установить в таком положении, чтобы он не мешал снимать и устанавливать на место съемное дно матрицы.. Чтобы сократить время, затрачиваемое на извлечение готового брикета из матрицы, и сделать тем самым станок более производительным, к днищу матрицы можно приварить пружину с диском такого же диаметра, что и пуансон.

Чтобы сократить время, затрачиваемое на извлечение готового брикета из матрицы, и сделать тем самым станок более производительным, к днищу матрицы можно приварить пружину с диском такого же диаметра, что и пуансон.

После отключения гидравлической установки и извлечения пуансона изделие будет выталкиваться пружиной автоматически.

Процесс изготовления брикетов своими руками

Технология производства прессованного топлива имеет свои особенности.

Весь процесс изготовления древесных брикетов построен на нескольких этапах:

1. Подготовка сырья. Все применяемые отходы должны иметь однородную консистенцию. Поэтому сырье необходимо изначально полностью измельчить.

2. Сушка. Подготовленный для прессования материал необходимо высушить. После просушки сырье должно содержать не более 15 процентов влаги.

3. Брикетирование. Данный этап является завершающим. Прессование измельченного и достаточно сухого сырья осуществляется с помощью гидравлического пресса или экструзионным методом. Оба способа изготовления подразумевают процесс сильного сдавливания подготовленного сырья. В результате, из природного материала выделяется лигнин, за счет которого сухая сыпучая масса склеивается.

Сделать это довольно просто:

  • Замочить мелкие древесные остатки в воде.
  • Смешать влажное сырье с глиной в соотношении 1*10.

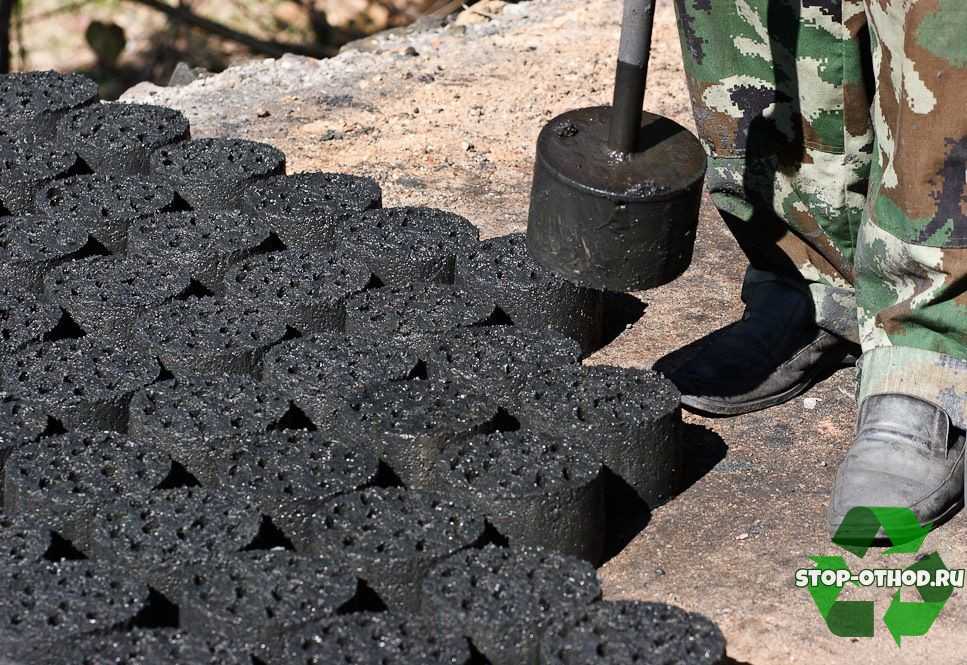

  • С помощью самодельного пресса сформировать брикет.

Полученное топливо сушится в естественных условиях на улице. Вместо глины, в качестве вяжущего вещества, можно использовать клей для обоев или размоченный в воде картон.

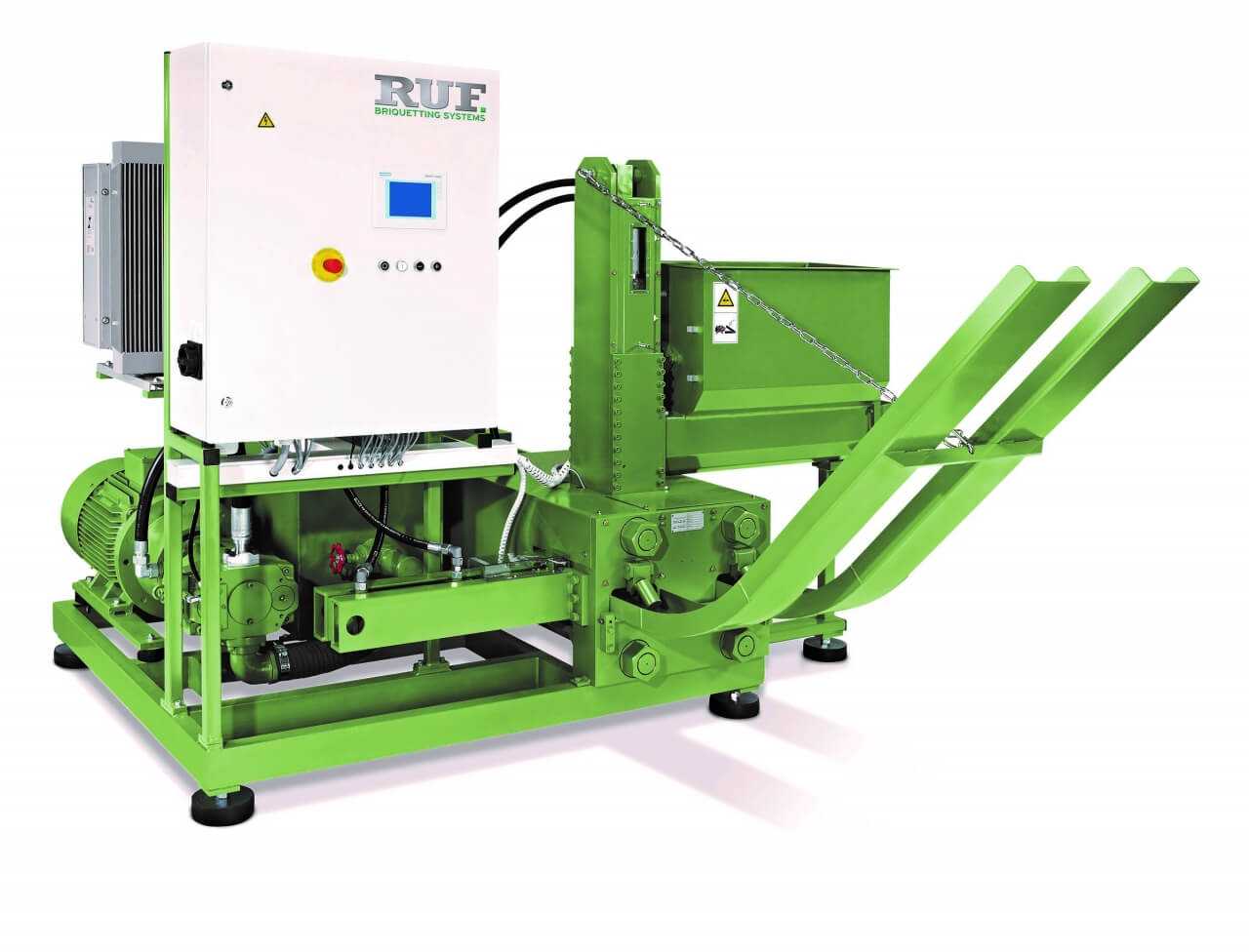

Пресс для брикетирования RUF 600

Промышленность выпускает специальный пресс RUF 600, на котором получаются брикеты с габаритами 150х60 мм.

Применение такого пресса имеет несколько преимуществ

:

  1. Невысокий износ.
  2. Повышенная надежность.
  3. Небольшой расход электричества.
  4. Качественные и плотные брикеты.
  5. Высокая производительность.
  6. Постоянный режим работы.

Модель RUF 600 использует в своей работе двухразовое гидравлическое прессование.
Применяется материал, влажность которого от 6 до 14% без добавок связующих веществ.

Сначала создается небольшое давление, благодаря которому материал начинает уплотняться за счет имеющихся пустот, образовавшимся между частицами. После этого происходит уплотнение и последующая деформация самих частиц, образуется мощное сцепление на молекулярном уровне.

За счет высокого давления, которое создается в конце операции, упругая деформация переходит в состояние пластической. В результате структура брикета становится намного прочнее, заданная форма полностью сохраняется.

На фоне других видов твердого топлива брикеты из отходов деревообработки выглядят не слишком популярными. Это можно объяснить наличием более доступных в плане стоимости дров, притом, что способ сжигания тех и других одинаков. Однако, списывать со счетов данное топливо не стоит, так как оно имеет массу достоинств. Некоторые домовладельцы, оценившие эти преимущества в полной мере, даже начали изготавливать топливные брикеты своими руками. Мы же рассмотрим, как это делается и стоит ли игра свеч.

Видео на закуску

Удачи и до новых встреч, с вами был Андрей Ноак!

Опилки, отходы сельхозпроизводства, листья и другой растительный мусор — все это является превосходным топливом.

Но для обычного котла оно становится «удобоваримым» только в виде прессованных брикетов — без обработки его придется подсыпать каждые 5 минут, причем большая часть просыплется сквозь колосниковую решетку.

Мощные прессы для работы с таким сырьем выпускаются сегодня в изобилии, но ввиду высокой стоимости покупать подобный агрегат выгодно только с целью организации постоянного производства.

Обывателю же приходится делать пресс для изготовления топливных брикетов своими руками.

Исходный материал, большую часть которого обычно составляют поступающие с деревообрабатывающих предприятий опилки и обрезки древесины, измельчают и тщательно высушивают.

В конечном итоге влажность сырья доводится до 8% — 10%.

Помимо компонентов растительного происхождения — древесных отходов и шелухи различных сельскохозяйственных культур — для изготовления брикетов может использоваться угольная пыль.

Следующий этап — собственно, изготовление брикетов из подготовленной массы.

Для этого применяют один из двух способов:

  1. Прессование:
    сырье засыпают в круглые или прямоугольные формы (данный элемент называется матрицей), где его сжимают при помощи мощного гидравлического пресса. Деталь, непосредственно воздействующая на сырьевой материал, называется пуансоном. Машина развивает давление в 300 – 600 атм.
  2. Экструзия:
    экструдер очень похож на шнековую мясорубку. Шнек продавливает сырье через постепенно сужающийся формовочный канал и возникающее при этом давление достигает 1000 атм.

Сильное сжатие приводит к следующим явлениям:

  1. Температура массы сильно повышается.
  2. Частички сырья начинают выделять клейкое вещество — лигнин. В условиях нагрева он надежно связывает рассыпчатую массу, превращая ее в твердый цельный брикет.
  3. Плотность материала повышается до 900 – 1100 кг/куб. м. Для сравнения: плотность древесины составляет всего 500 – 550 кг/куб. м. Вместе с плотностью возрастает и энергетическая ценность топлива в расчете на единицу объема: теперь его запас на зиму будет занимать в два раза меньше места. Да и гореть прессованная чурка будет дольше обычного полена.

Оборудование для производства брикетов

Прессовое и сушильное оборудование, представляющее собой технологическую линию по производству брикет, в домашних условиях недоступно из-за своей высокой стоимости и габаритов. Домашние мастера используют самодельные станки, позволяющие отформовать смесь для топливных брикетов в кирпичики или «шайбы». Главные элементы подобной установки – это механизм, создающий давление, и сама форма. Как их объединить в одно целое – решать вам, вариантов существует множество.

На данный момент самодельный пресс для брикетов изготавливается домашними умельцами в 3 исполнениях:

  • с ручным приводом;
  • с применением домкратов;
  • с гидравлическим приводом.

Первый вариант самый простой. Из металлической профильной трубы на сварке выполняется рама, которая для удобства может прикрепляться к стене дома или сарая. В нижней части рамы неподвижно устанавливается форма круглой или прямоугольной конфигурации, а сверху на шарнире крепится длинный рычаг. К нему присоединяется нажимной элемент, входящий внутрь формы с небольшим зазором.

Второй и третий варианты отличаются тем, что пресс для опилок механизирован домкратом либо гидроприводом, устанавливаемым вместо рычага. Для того чтобы во время прессования из формы могла вытекать вода, в ее донной части делается несколько небольших отверстий. Конструкция такого станка показана на видео:

Преимущества поленьев из опилок

В пользу брикетов, спрессованных из опилок, можно привести следующие аргументы:

  1. Продолжительное горение — 4 часа.
  2. Минимальное дымообразование.
  3. Экологичность. Исходное сырье — натуральные материалы, поэтому пеплом можно удобрять грядки.
  4. Высокая энергоотдача. Гораздо превышает энергетические возможности дров, сравнима только с качественным углем.
  5. Постоянная температура горения.
  6. Экономичность. Стоимость 1 т такого топлива обойдется дешевле, чем соответствующее количество дров или угля.
  7. Возможность самостоятельного изготовления.

Недостатки также присутствуют. Главный из них — боязнь влаги. Хранить их под открытым небом нельзя, т.к. они быстро впитают влагу, следовательно, будут плохо гореть. Поэтому для складирования необходимо выделить сухое помещение.

Сколько-нибудь значительные механические воздействия на брикеты из опилок противопоказаны. Если покупать для их изготовления специальное оборудование, себестоимость будет высокой и не всегда оправданной.

Замена угля и дров на брикеты из опилок, позволяет сделать отопление загородного жилья более экологичным. В то время как отопление влажными дровами приводит к выбросу вредных веществ, «евродрова» в этом отношении полностью безопасны

Выгодно налаживать кустарное производство, если опилки бесплатные, а в качестве установки можно использовать уже имеющееся оборудование.

Как сделать брикеты самому?

Мелкофракционные древесные отходы (тырса, опилки) использовать в качестве топлива в «натуральном» виде проблематично – из-за малой плотности они быстро прогорают, выделяя небольшое количество тепла, ссыпаются с колосников в зольник, что увеличивает расход.

Если есть бесплатный доступ к неограниченному количеству древесных опилок и желание сделать их пригодными для сжигания в печи или отопительном котле, можно изготовить брикеты из опилок своими руками.

На что сразу следует обратить внимание

  • сжимать сырье до выделения лигнина способно только дорогостоящее промышленное оборудование, при кустарном производстве придется ввести в состав сырья связующее вещество;
  • сформованные брикеты необходимо сушить на воздухе и где-то хранить, т.е., необходимо позаботиться о подходящем просторном помещении, навесе на случай плохой погоды.

Чтобы сделать брикеты из опилок, потребуется следующее оборудование

  • измельчитель (чем мельче фракция сырья, тем выше плотность конечного продукта), можно использовать устройство, измельчающее растительное сырье для приготовления компоста;
  • пресс ручной или гидравлический + подходящие емкости для формовки;
  • емкость для ручного замешивания сырья, строительный миксер или компактная электрическая бетономешалка.

Особенности брикетирования

Изготовление топливных брикетов из опилок начинается с подготовки сырья. Опилки измельчают (если есть такая возможность), замачивают в воде.

Затем добавляют связующее вещество

  • глина (доступный и дешевый вариант, добавляется в пропорции 1:10, но после таких брикетов остается большое количество золы, т. к. глина не сгорает);
  • обойный клей (удорожает производство);
  • измельченный размоченный картон, макулатура (пропорция 1:10, добавка безопасна, практически полностью сгорает, но при производстве придется увеличить время на просушку сформованных брикетов).

После перемешивания ручным или механизированным способом, сырье выкладывают в форму для брикетирования опилок. Это металлическая емкость прямоугольной или цилиндрической формы с перфорированным дном и стенками. Отверстия небольшого диаметра нужны для отвода излишков влаги при прессовании.

Самодельный пресс для брикетов может иметь напольное или настенное исполнение. Он состоит из мощной стальной рамы, сваренной из профиля, и рабочей части. Шток перемещается за счет накручивания или за счет давления на рычаг. Ручной пресс с винтовым штоком отжимает лучше, но на изготовление одного брикета тратится много времени. Сделанный своими руками пресс с рычагом можно оснастить двумя штоками для повышения производительности.

Конструкцию описанного станка вы сможете посмотреть на данном видео:

Отжимать влагу из брикетов при помощи мускульных усилий тяжело и малоэффективно. Заготовки приходится долго сушить, в готовом виде они легко крошатся и быстро сгорают из-за малой плотности. Чтобы повысить качество продукции, пресс для изготовления самодельных брикетов оснащают гидравлическим автомобильным домкратом, закрепив его вверх ногами на верхней балке рамы. Гидравлическое усилие зависит от характеристик домкрата.

Топливные брикеты из опилок, вынутые из формы, раскладывают на просушку на солнце или в хорошо отапливаемом помещении. Следует добиться влажности, сопоставимой хотя бы с показателями сырых дров (до 25%). Чем суше топливо, тем выше его теплоотдача. Твердотопливные и пиролизные котлы рассчитаны на использование топлива, влажность которого не превышает 30%.

Виды топливных брикетов

Брикеты делят на виды в зависимости от их формы. В основном на рынке можно встретить следующие типы:

  1. RUF. Это прямоугольники прессованные размером 15 х 9,5 х 6,5 см. Производят их из опилок натуральной древесины с добавлением специальных компонентов.
  2. Nestro. Визуально это цилиндры диаметром от 6 до 9 см и длиной от 5 до 35 см, не имеющие отверстий. Материал для производства — прессованная древесная масса. Ее просушивают, помещают в загрузочною емкость, затем посредством шнека подают на прессование. По формам под давлением массу распределяют дозаторы.
  3. Pini kay. По форме это многогранники с числом граней от 4 до 6. В процессе производства их подвергают обработке высокими температурами и прессованию под высоким, до 1100 бар, давлением. В результате, возрастает эффективность горения, влагостойкость, плотность.

Химический состав и теплоотдача у всех этих видов прессованных опилок одинакова, отличаются они только плотностью. Этому топливу не свойственны искры, вылетающие в разные стороны. Большая плотность и незначительная гигроскопичность позволяют хранить это топливо в небольшой кладовке рядом с печкой.

Кроме опилок для производства брикетов применяют шелуху подсолнуха, гречки, бумагу, мелкие ветки, опавшие листья, солому. Оборудование для этого имеет довольно простую конструкцию, и изготовить его можно своими руками

Если для формирования брикетов есть необходимое сырье, их можно изготовить самостоятельно.

Необходимые материалы

Кроме гидравлической установки понадобятся кое-какие разновидности стального проката:

  1. Швеллер.
  2. Уголок равнополочный 100х100 мм.
  3. Лист толщиной 3 – 6 мм. Из него будет вырезаться пуансон. Толщина заготовки зависит от диаметра матрицы: чем большим он будет, тем толще должен быть пуансон.

Из этого же листа вырежем съемное дно для матрицы.

  1. Труба диаметром 25 – 30 мм — из нее будет изготовлен шток пуансона.
  2. Толстостенная труба — заготовка для матрицы. Диаметр зависит от того, какого размера брикеты хочет получить пользователь. Чем тоньше они будут, тем выше их плотность, но производительность станка при этом уменьшится.
  3. Труба большого диаметра — заготовка для корпуса миксера. Если подходящей трубы нет барабан можно сделать из листа жести.
  4. Оцинкованная сталь для изготовления лотков.

Всего потребуется два лотка — для загрузки подготовленного материала в матрицу и для приема готовых брикетов.

Самостоятельное создание брикетов

Евродрова своими руками – посильная задача для желающего добыть такой тип горючего. Для их производства понадобится приобретение базового оборудования, которое доступно к продаже в специализированных отделах. Подготовить агрегат к работе можно как самостоятельно, так и с помощью мастеров, но зачастую аппараты уже налажены и настроены под определенные параметры. К тому же существуют специальные обучающие курсы по работе, наладке, устранению технических неисправностей этого оборудования. Механизмы для производства брикетного топлива можно приобрести и в организациях, предлагающих готовые изделия.

Ниже представлены основные оборудования, необходимые для производства брикетов своими руками:

  • дробильная машина – измельчитель для сырья, который понадобится в том случае, если в качестве исходного материала будут использоваться не только опилки;
  • механизм для опрессовывания в необходимую форму (ударно-механический и гидравлический прессы для топливных брикетов, шнековая конструкция);
  • сушильная камера для готового продукта; на этом пункте можно значительно сэкономить, если на территории частного хозяйства есть необходимые условия для естественной сушки готовых изделий.

Посмотрим, как можно соорудить пресс для топливных брикетов своими руками из ненужных материалов.

Самодельный пресс

При наличии чертежа и определенных навыков конструирования, можно изготовить пресс для топливных брикетов своими руками.

Самодельные приспособления для брикетирования бывают двух видов — функционирующие от домкрата и с ручным приводом.

Описание сборки конструкции поможет понять, как сделать пресс, и какой вариант использовать лучше всего.

Ручной

Чтобы изготовить ручной пресс, требуется пуансон. Его сооружают из толстого металлического листа. К материалу крепится рычаг давления, и конструкция закрепляется с помощью шарниров.

Пуансон устанавливается в специальную форму. Обычно ее делают квадратной. Изготавливают форму из металла. Тонким сверлом в нижней части и по бокам просверливаются отверстия, обеспечивающие в процессе прессования выход влаги.

Для сбора выделяющийся воды применяется емкость, в которую устанавливается готовый пресс.

Из домкрата

Чтобы получить более качественное твердое топливо и улучшить конструкцию пресса, применяется гидравлический домкрат.

Процесс изготовления такого оборудования состоит из таких этапов:

1. Из швеллеров формируется основание для пресса. Все металлические детали скрепляются с помощью сварки.

2. К каждому углу подготовленного основания в вертикальном положении крепятся стойки. Каждая опора берется высотой 1,5 метра.

3. К стойкам приваривается миксер. Барабан можно изготовить из трубы с большим диаметром или взять готовую часть от старой стиральной машинки.

4. Под миксером закрепляется стальной оцинкованный лоток, из которого сырье будет проникать в специальную форму.

5. В толстостенной трубе, предназначенной для матрицы, создаются отверстия. Они должны равномерно располагаться по всей круглой контракции. Ширина каждого проема должна составлять от 3 до 5 миллиметров.

6. В нижней части формы фиксируется с помощью сварочного аппарата фланец, к которому прикручивается дно.

7. Готовая форма соединяется с основанием.

8. После этого из стальных листов вырезается пуансон. Он должен иметь такую же форму, что и матрица. С помощью штока, пуансон соединяют с гидравлическим элементом.

Собранный механизм закрепляется сверху над формой к стойкам. Снизу фиксируется лоток.

Чтобы ускорить процесс извлечения прессованных брикетов, рекомендуется приварить диск и пружину к днищу матрицы. Он должен соответствовать диаметру пуансона. Такой механизм позволит автоматически выталкивать готовые изделия после отключения гидравлики.

Прессованное древесное сырье требуют просушки. Чем меньше влажность брикетов, тем лучше они горят. К тому же, сухие брикеты имеют боле высокую теплоотдачу.

Изготовленное своими руками компактное топливо позволяет значительно снизить затраты на обогрев дома. Готовые брикеты можно использовать как для котла, так и для печи. Но при этом следует учитывать, что качество продукции во многом зависит от показателя плотности.

Сделать прессованные дрова с помощью самодельного оборудования, которые будут длительное время гореть и отдавать большое количество тепла, практически невозможно.

Поэтому если необходимо использовать топливо с высокими характеристиками, то лучше приобретать его в специализированных магазинах.

Как делать брикеты?

Технологический процесс, применяемый на производстве, в домашних условиях осуществить невозможно. Причина – отсутствие прессового или экструзионного оборудования, способного создать давление хотя бы 30 МПа. Без этого нельзя выделить из древесины лигнин и самодельные брикеты не спрессуются. Выход простой: надо добавить связующее вещество, в качестве которого выступает обычная глина. Ее смешивают с опилками в пропорции 1:10 по массе (1 кг глины на 10 кг отходов), разбавляют водой и тщательно перемешивают.

Получившимся составом наполняют форму и приводят в действие механизм. Если изготовление топливных брикетов производится ручным способом, то необходимо приложить максимальное усилие и держать рычаг до тех пор, пока не сбежит вода. Затем изделие аккуратно извлекается и размещается на площадке под открытым солнцем для просушки. Можно снова приступать к заполнению формы и выдавливанию следующего «кирпича».

Подходы к изготовлению

Прежде чем приступать к изготовлению топлива самостоятельно, нужно понимать, на чём основано его производство на заводе

Неважно, в каких условиях изготавливают сырье, в домашних или промышленных: подготовительный этап одинаковый. Он состоит из измельчения сырья и его сушки

В качестве материала используют крупные отходы деревообрабатывающей промышленности и опилки. Иногда применяют агропромышленные отходы, например, шелуху семечек или угольную пыль. Влажность сырья после просушки не должна превышать 8%.

Следующий этап изготовления — брикетирование опилок или прессовка. Существует 2 способа проведения этого процесса:

  1. Создание брикетов с помощью гидравлического пресса.
  2. Способ экструзии.

Какая бы технология ни была выбрана, нужный результат достигается благодаря сильному давлению на сырье. В процессе прессовки из него начинает выделяться лигнин, природный компонент. Именно он не даёт рассыпаться материалу. При работе на гидравлическом прессе опилки хорошо формируются в виде кирпича. Этому способствует произвольное разогревание опилок.

Принцип метода экструзии напоминает работу соковыжималки или мясорубки. Сначала материал отправляют в специальный бункер. Он переносится в рабочий канал агрегата с помощью шнека. Именно там начинается сжатие и прессование под усилием в 1000 бар. В итоге машина выдаёт брикетированные дрова из опилок. Они имеют форму шестигранника. Брикеты проходят дополнительную термическую обработку.

Выводы и полезное видео по теме

Создание самодельного рычажного пресса. Изготовление основных деталей и описание принципа работы:

Доработка конструкции станка и сам процесс прессования брикетов:

Станок для одновременного получения нескольких брикетов на основе гидравлического домкрата:

Самостоятельно сделать станок для брикетирования опилок несложно. На выбор можно использовать рычажный, гидравлический или винтовой принцип создания давления. Но нужно помнить, что качество изготовленных изделий будет зависеть не только от собранного механизма, но и от подготовки сырья.

Правильно поставленный процесс поможет обеспечить свое хозяйство качественным и дешевым топливом и даже наладить его реализацию.

Хотите рассказать о том, как делали брикеты для отопления собственными руками? Есть ценные рекомендации по теме статьи, которыми вы готовы поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, здесь же публикуйте фото и задавайте вопросы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
