Как подключить полотенцесушитель к двухтрубной системе отопления?

Схемы установки

При наличии стояка ГВС или отопления для подключения водяных полотенцесушителей используются способы подключения:

  • боковой;
  • диагональный;
  • нижний.

Выбор варианта зависит от расположения коммуникаций в помещении и модели сушилки.

Схема 1 — боковое подключение без смещения или заужения байпаса

Полотенцесушитель работает за счет естественной циркуляции горячей воды, которая, охлаждаясь, по законам физики выталкивается новыми нагретыми порциями.

Межосевое расстояние прибора должно быть меньше или равно расстоянию между отводами, но не больше. Это создает разницу давлений, необходимую для заполнения трубок жидкостью и ее движения.

Такое подключение наиболее эффективно, что подтверждено исследованиями с помощью тепловизора.

Схема 2 — диагональное подключение

Перед боковым такой монтаж полотенцесушителя не обладает какими-либо преимуществами.

Боковое или диагональное подключение работает при любом направлении и скорости подачи воды. После отключения не нужно стравливать воздух. Допускается установка на расстоянии от стояка до 4-5 м.

Схема 3 — нижнее подключение

Этот способ не так эффективен, как боковое подключение, но свои плюсы имеются:

  • между отводами может быть любое расстояние, величина которого не влияет на работоспособность системы;
  • можно проложить трубы в уровне пола или под ванной.

Желательно, чтобы оба отвода располагались ниже полотенцесушителя для обеспечения равномерности подачи теплоносителя и предотвращения его застоя.

Неправильные схемы

Ниже приведены варианты неправильного подключения, при которых полотенцесушитель греется плохо или совсем не работает.

Если уже проделан ремонт и завершена укладка плитки, замену полотенцесушителя при неполадках в работе можно избежать, если установить насос с термодатчиком и защитой от сухого хода.

Типовые схемы включения полотенцесушителей

В домах старого житлового фонда для обогрева санузлов и ванных использовался участок стояка, изогнутый в виде буквы «С» или «М». Простота такого ПС, тем не менее, имеет целый ряд достоинств. Будучи включенным в контур ГВС последовательно, прибор обеспечивает постоянство температуры, исключает вмешательство в работу системы других жильцов и практически не оказывает влияния на гидравлическое сопротивление магистрали.

Полотенцесушитель в виде участка стояка хоть и имеет неприглядный внешний вид, но вместе с тем является наиболее неприхотливым обогревающим прибором

С появлением более эстетичных полотенцесушителей из нержавеющей стали возникла необходимость замены прежних приборов с наименьшим вмешательством в работу обогревающей системы. Идеальной можно считать ситуацию, когда внутренний диаметр стояка равняется сечению контура нового ПС. Разумеется, если обогревающий прибор врезают при помощи муфт и сгонов соответствующего диаметра.

Полноценная замена простейшего полотенцесушителя современным устройством из нержавеющей стали возможна только в случае использования фитингов с полноценным проходным сечением — ни о какой установке шаровых кранов не может быть и речи

Если для подключения полотенцесушителя используются краны и фитинги или же новый отопительный прибор состоит из труб меньшего, чем стояк, диаметра, то необходимо использовать байпас. Являясь, по сути, обходным путём для теплоносителя, это простейшее устройство даёт возможность:

  • сохранить циркуляцию теплоносителя по стояку даже в том случае, если ПС будет подключён трубами минимального диаметра;
  • регулировать температуру ПС или провести его демонтаж без влияния на общедомовую систему отопления или ГВС (требуется установка запорных вентилей или термостатического устройства);
  • пропуская через себя основной поток теплоносителя, байпас обеспечивает постоянство температуры теплоносителя для всех квартир в доме.

Со временем застройщики отказались от установки простейших ПС, оставляя за жильцами право выбора и монтажа обогревающего прибора. Для этого на стояке начали делать выводы под полотенцесушитель, одновременно обеспечивая нормальный поток теплоносителя по прямому или смещённому байпасу. Надо сказать, что волноваться по поводу работоспособности таких схем совершенно нет причин – вода гарантированно будет циркулировать по отопительному прибору благодаря принципу «гравитационного насоса». Он основан на том, что остывающий теплоноситель опускается вниз и замещается поступающими сверху массами более горячей воды.

Термограмма полотенцесушителя, работающего на естественной циркуляции, свидетельствует о высокой тепловой эффективности «гравитационного насоса»

По этой же причине наиболее эффективным считается монтаж ПС, при котором теплоноситель подаётся в верхнюю часть обогревающего прибора и отбирается снизу. Обеспечить это условие можно как при боковом, так и диагональном подключении.

Мнение, что последний способ имеет преимущество по части скорости протока и тепловой эффективности сильно преувеличено. Тем не менее, одной из лучших схем считается та, в которой подача теплоносителя происходит в ближний верхний угол, а обратка подключается к удалённому нижнему.

Боковое прямое или диагональное подключение не доставит никаких неожиданностей, если выполнять подключение с учётом необходимых уклонов

В этом случае работоспособность ПС не зависит от скорости и направления подачи теплоносителя, а риск завоздушивания прибора стремится к нулю. Единственное условие – при этом должны соблюдаться уклоны величиной не менее 3 мм на 1 пог. м магистрали.

При боковом подключении совсем неважно, находится ли ПС между точками подачи и обратки или же выступает за их пределы. Единственное, что необходимо учитывать, так это значительное увеличение риска завоздушивания прибора, если его верхняя часть находится выше ветки, по которой полотенцесушитель подключается к стояку

Монтаж полотенцесушителя выше точки врезки в магистраль повышает риск образования воздушных пробок — в этом случае потребуется установка воздухоотводчика (крана Маевского)

Нижнее подключение обогревающего прибора считается менее эффективным и может стать причиной его нестабильной работы.

Работа полотенцесушителей с нижней подводкой очень сильно зависит от давления и направления подачи теплоносителя, поэтому используется несколько схем подключения — с прямым, смещённым или зауженным байпасом

Данный вид монтажа рекомендуется использовать только при верхней подаче, а также в системах с принудительной циркуляцией теплоносителя.

Схема монтажа конструкции с нижней подводкой

Схема подключения состоит из нескольких этапов.

На какую высоту вешать?

Габариты изделия определяются в зависимости от площади комнаты. При выборе места установки учитывается и удалённость от стояка. Монтаж рекомендуется проводить непосредственно рядом с ним. Высота полотенцесушителя лесенки (верхняя точка установки) равна 1.9 — 2.0 м.

Фото 2. Водяной полотенцесушитель Дикрон Л с боковым подключением и полкой из нержавеющей стали.

Удаление старого оборудования

Для этого процесса потребуется перекрыть воду. С этой целью обратитесь в коммунальную службу. Если прежний прибор фиксировался к трубе с помощью резьбы, то её достаточно просто отвинтить. Если с этим возникают трудности, то используется болгарка.

Как правильно подключить лестницу к стояку?

К отопительной системе фиксируют муфты, подходящие под размеры патрубков. Нижняя отводящая труба монтируется ниже уровня корпуса самого прибора. К одному из трубопроводов присоединяют подвод нагретой воды, а к другой — её отток.

Внимание! Подводящие трубопроводы требуется обязательно теплоизолировать

Установка кранов

В одной из вертикальных труб с целью вывода излишнего воздуха производится установка крана Маевского. На подводящем трубопроводе разъёмными соединениями монтируются запорные краны.

Крепление на стене

Для начала размечаются места будущих креплений, штробятся стены для закладывания труб.

Затем правильную фиксацию полотенцесушителя проверяют, приложив специальный строительный уровень. На стене фиксируются кронштейны.

Изначально производится установка байпаса. Один шаровой кран крепится на нём, а два других на местах присоединения полотенцесушителя.

Важно! От облицованной стены до лесенки требуется оставлять зазор. Устройство соединяют с вентилями при помощи фитингов

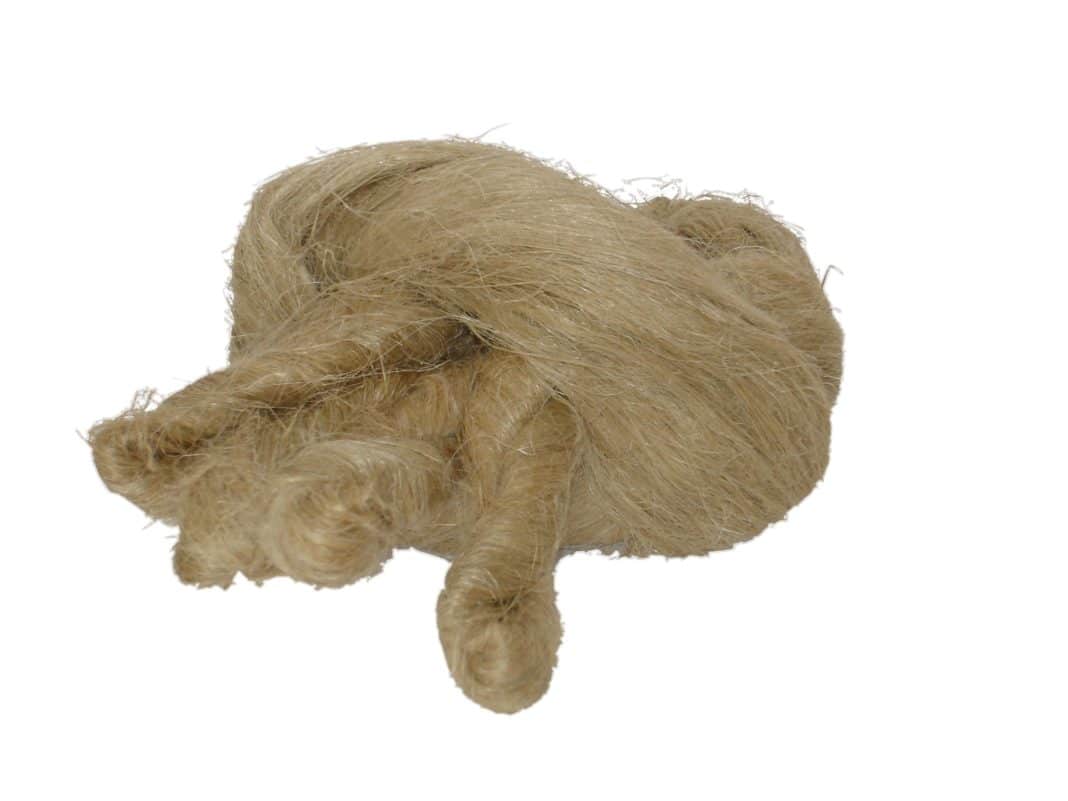

Все места стыков плотно герметизируют льном или ФУМ-лентой

Устройство соединяют с вентилями при помощи фитингов. Все места стыков плотно герметизируют льном или ФУМ-лентой.

Как подобрать водяной полотенцесушитель

Первый шаг к установке сушилки для полотенец – это подбор наиболее оптимальной модели

При выборе полотенцесушителя следует обратить внимание на следующие параметры:

  • материал изготовления;
  • форму и габаритные размеры.

Из каких материалов изготавливаются полотенцесушители

Для изготовления полотенцесушителей преимущественно используются:

  • черная сталь. Материал отличается низкой устойчивостью к перепадам давления и коррозии, а также низкой стоимостью. Из-за подверженности гидравлическим ударам устройства рекомендуется устанавливать исключительно в частных домах;
  • нержавеющая сталь. Сушка для полотенец из нержавеющей стали отличается низким уровнем восприимчивости коррозии, устойчивостью к перепадам температурного режима и внутреннего давления, а также приятным внешним видом. Стоимость такого оборудования выше аналогов из черной стали, но затраты окупаются длительностью срока использования;
  • медь, латунь, бронза и так далее. Изделия из цветных металлов отличаются оригинальностью, долговечностью и вместе с тем высокой стоимостью. Однако высокая подверженность гидроударам значительно снижает область использования оборудования.

Разновидности сушек для полотенец в зависимости от материала изготовления

Перед приобретением полотенцесушителя из любого материала рекомендуется внимательно ознакомиться с характеристиками, указанными в паспорте.

Выбор формы и габаритных размеров полотенцесушителя

Следующие параметры выбора – это форма полотенцесушителя и его размеры.

В настоящее время изготавливаются устройства разных конфигураций: от стандартных в форме букв «М» и «П», до сложных, представляющих собой многоступенчатые лесенки или выпуклые лианы.

Разнообразие форм сушилок для полотенец

Некоторые модели сушек выпускаются с полкой, предназначенной для вертикальной сушки или сушки обуви. Наиболее популярным представителем является полотенцесушитель фирмы «Тругор».

Полотенцесушитель с полкой

Какой лучше? При выборе формы и размеров следует учитывать:

  • размеры ванной комнаты. Полотенцесушитель не должен занимать много пространства и мешать свободному передвижению по помещению;
  • дизайн. Сушка может являться как отдельным элементом дизайна, так и элементов, вписывающимся в общую тенденцию. Выбор по данному параметру является исключительно предпочтением пользователя;
  • способ установки: диагональный, боковой, верхний, нижний. По своей конструкции полотенцесушитель должен полностью соответствовать данному параметру. В противном случае потребуется дополнительное переоборудование ванной комнаты.

Подбор сушки по типу подключения

Наиболее полярные марки

Ежегодно в РФ разрабатывается рейтинг наиболее востребованных моделей полотенцесушителей. По данным за 2018 год лидерами являются полотенцесушители следующих марок:

  1. «Сиена», изготовленный компанией «Терминус» в виде многоступенчатой лесенки (34 ступеньки). Сушка изготовлена из нержавеющей стали и имеет нижний способ подключения. Оборудование подходит для ванной большого размера;

Полотенцесушитель от компании Терминус

  1. Сунержа High-Tech G. Устройство изготовлено из нержавеющей стали и может быть подключено как горизонтально, так и вертикально. Основная отличительная особенность – наличие уникальной системы распределения потоков, что при небольших габаритных размерах значительно повышает эффективность устройства;

Полотенцесушитель с возможностью вертикального и горизонтального подключения

  1. Ника ЛД. Особенностями данного полотенцесушителя является наличие защитного хромового покрытия, что позволяет продлить срок службы оборудования и придать устройству эстетичный внешний вид, а также возможность выдерживания давления до 40 бар, что позволяет произвести подключение устройства к системе отопления или к системе горячего водоснабжения;

Хромированные полотенцесушитель

  1. Двин WW. Стандартный полотенцесушитель в форме змейки, отличающийся небольшой стоимостью и высоким уровнем надежности. Установка может быть произведена как в систему центрального водоснабжения, так и в систему отопления;

Надежный и оригинальный полотенцесушитель по низкой стоимости

  1. аналогом полотенцесушителя Двин WW является модель «Богема» от российской компании «Тера». Устройство отличается невысокой стоимостью и долговечностью, а также наличием дополнительного оборудования – крана Маевского, который позволяет устранять проблемы с циркуляцией носителя.

ГВС и циркуляция

Начнем с небольшого лирического отступления.

Система гоpячего водoснабжения в многоквартирном доме может быть тупиковой и циркуляционной. В первом случае вода движется по единственному розливу и тупиковым стоякам только при ее расходе через один из сантехнических приборов.

Элеватор в доме с тупиковым гоpячим водoснабжением

В отсутствие водоразбора розливы и стояки постепенно остывают за счет неизбежных теплопотерь.

Эта особенность тупиковой системы имеет три практических следствия:

  1. При длительном отсутствии разбора гоpячей воды (например, по утрам) ее приходится долго сливать до получения комфортной температуры;
  2. Благодаря теплопотерям температура воды в дальних от элеваторного узла квартирах может опускаться до 55°С и ниже;

Свод правил проектирования инженерных систем здания

  1. Полотенцесушитель на горячем водоснабжении по определению не может быть горячим круглосуточно: в отсутствие водоразбора он будет остывать.

Все эти проблемы успешно решены в системах с рециркуляцией. Чем они отличаются от тупиковых?

  1. По дому разведено два розлива гоpячей воды;

Два гоpячих розлива указывают на водoснабжение с рециркуляцией

  1. Стояки подключаются к ним поочередно. Количество подключенным к розливам стояков вовсе не обязательно должно быть одинаковым: часто на три подающих приходится один стояк обратки;
  2. На верхнем этаже или (реже) на чердаке стояки объединяются перемычками, снабженными кранами Маевского или автоматическими воздухоотводчиками для удаления воздушных пробок;

Схема соединения стояков перемычками

  1. Перепад давлений между розливами в зависимости от применяемой схемы теплоснабжения и схемы включения ГВС обеспечивается разницей давлений между подачей и обраткой теплотрассы, дросселирующими шайбами в элеваторном узле или циркуляционными насосами.

Элеваторный узел с дополнительными врезками гоpячей воды для ее рециркуляции

В результате мы получаем две исключительно приятных особенности системы — мгновенный нагрев воды при открытии крана вне зависимости от расположения квартиры в пределах дома и круглосуточную работу полотенцесушителей.

Разумеется, при их правильном подключении. Что вплотную подводит нас к следующему вопросу: как правильно выполнить подключение полотенцесушителей к горячему водоснабжению?

Как правильно подключить полотенцесушитель к стояку в ванной?

Существует два способа подключить водяной полотенцесушитель к стояку. Если у вас есть стояк с горячей водой, по полотенцесушитель врезается туда. Реже полотенцесушитель подключают к отопительной системе, но это не целесообразно так как горячим в этом случае прибор будет только в отопительный сезон, а все остальное время от него не будет никакой пользы, разве что в качестве вешалки. Полотенцесушители бывают электрические и водяные. В статье пойдет речь о водяных, так как электрические не требуют врезки в стояк и устанавливаются как напольный обогреватель, питаясь от сети.

Перед тем как подключить водяной полотенцесушитель к стояку возможно потребуется демонтировать старый полотенцесушитель, который уже был установлен в вашей квартире до этого. Учтите, что перед тем как подключить полотенцесушитель в ванной вам придется сходить в ТСЖ и договориться об отключении стояка с горячей водой. Только после того как он будет отключен можно будет начинать работы по демонтажу старого полотенцесушителя и правильному подключению полотенцесушителя к стояку. Для того что бы правильно подключить полотенцесушитель к стояку можно воспользоваться несколькими схемами

  1. Последовательное подключение. Полотенцесушитель подключается к горячему водоснабжению. Для этого от трубы с горячей водой которая идет к смесителю делается ответвление и полотенцесушитель подключается туда. Недостаток данного способа заключается в том, что из крана будет идти чуть теплая вода.
  1. Параллельное подключение данный способ является более правильным подключением полотенцесушителя. К стояку полотенцесушитель врезается на прямую, тогда не происходит потери тепла. Правильно подключать полотенцесушитель в ванной предварительно установив на трубу к которой он подсоединяется специальные краны. Это позволит регулировать температуру в приборе а так же облегчит его снятие в случае необходимости.

Стоит заметить что вход воды в полотенцесушитель должен быть вверху, а выход внизу, так как вода по прибору идет сверху вниз. Часто при подключении полотенцесушителя к стояку в ванной приходится частично или полностью менять стояк. Для этого трубы нужно соединить друг с другом.

Для монтажа полотенцесушителя удобнее всего использовать трубы из металлопластика. Ее удобно соединять из-за наличия резьбовых фитингов, а так де можно припаивать. Трубы должны быть той же ширины что и трубы ваших коммуникаций.

Лучше заменить весь стояк, тогда вам не придется делать много стыков которые возможно потом потекут. Новые полотенцесушители часто имеют штуцер, что бы установить такой нужны разьемные муфты, имеющие внутреннюю резьбу. В дальнейшем такой полотенцесушитель будет легко снимать и ставить

Что бы полотенцесушитель работал правильно его нужно расположить по горизонтали. Установите краник Маевского. Это делается для того, что бы препятствовать образованию воздушной пробки в полотенцесушителе. В противном случае он не сможет функционировать.

Конструктивные особенности

Водяной полотенцесушитель может быть в различных конфигурациях. Самой простой среди них — змеевик, который подключается к общей системе горячего водоснабжения. Обычно данный вариант был предусмотрен в домах советской постройки. В относительно новых строениях возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) по отдельному отводу. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже успели оценить его удобство в повседневной эксплуатации и функциональность. Подключение полотенцесушителя «лесенка» выполняется с использованием следующих элементов:

  • Вентили для перекрытия воды.
  • Система циркуляции воды – подающий и обратный трубопроводы.
  • Пробка-заглушка.
  • Воздухоспускной клапан (при монтаже кран Маевского располагается сверху).
  • Кронштейн, предназначенный для закрепления на стене.

Разновидности конструкций полотенцесушителей

Рынок предлагает несколько форм полотенцесушителей, которые отличаются способом нагрева:

  • электрические – автономные обогреватели в форме полотенцесушителя, которые работают от электрической сети;
  • комбинированные – автономные, работающие на водном тэне;
  • водные – подключающиеся к системе отопления или горячему водоснабжению.

Первые два вида полотенцесушителей продаются готовыми к работе. Для их установки потребуются кронштейны, которые идут в комплекте. Третья разновидность, водный тип, требуют использования дополнительных деталей не только для фиксации на стене, но и для соединения с системой водоснабжения.

Водные полотенцесушители могут иметь разную геометрическую форму:

  • классический змеевик;
  • П-образный;
  • в виде лесенки разного размера;
  • угловой.

На подключение к центральным коммуникациям форма полотенцесушителя влияния не оказывает и является делом вкуса хозяина.

Разным бывает металл для полотенцесушителя. Поскольку он имеет постоянный контакт с влагой и теплом, то это должен быть устойчивый к коррозии металл.

Производители предлагают следующие варианты:

  • нержавеющая сталь;
  • медь;
  • хромированная сталь;
  • латунь.

Все перечисленные металлы и сплавы являются устойчивыми к коррозии, имеют привлекательный внешний вид.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты это: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик будет меньше центральной трубы, то его может разорвать при скачке давления в системе.

Рекомендуем ознакомиться: Полипропиленовые муфты для создания различных типов соединений в трубопроводах

Схема №1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

  • Работает при любом направлении подачи в стояке.
  • Не зависит от скорости циркуляции в стояке.
  • Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
  • Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

  • Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
  • При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Подключение и установка поворотного электрического полотенцесушителя

В первую очередь, еще до монтажа, на этапе прокладки электрических проводов, необходимо выбрать желаемый полотенцесушитель и сделать электропроводку конкретно под него. Так как, например, у моделей разных производителей подключение может выполняться по разному, кроме того, электрический вывод для поворотного полотенцесушителя, у которого всего два крепления, и обычного, будут располагаться в разных местах, это нужно предусмотреть заранее.

Как и при любых других работах, связанных с электропроводкой, необходимо обязательно отключить подачу электрического тока к месту подключения, перед началом монтажа. А после этого, еще раз проверить, например, индикаторной отверткой, наличие напряжения на кабеле.

Теперь приступаем непосредственно к установке, удобнее всего выполнять монтаж в следующем порядке:

1. Размечаем места для крепежа для нижней ножки, той, в которой происходит соединение проводов. Для этого замеряем расстояние до центров крепежных отверстий. У полотенцесушителя Energy оно равняется 43мм и наносим их на стену на уровне кабеля на равном удалении от него.

2. Делаем отверстия под дюбели (пробки) в стене. В зависимости от материала изготовления и облицовки стены, методики монтажа отверстий могут быть разными. Чаще всего в ванных комнатах это плитка – кафельная или керамогранит. В этом случае делаем отверстия сверлом по кафелю диаметром 6мм.

3. Не подключая питающие провода, устанавливаем временно опорную ногу прибора к месту подключения и притягиваем её саморезами. После чего, придерживая полотенцесушитель, выравниваем его строго по уровню и отмечаем места для верхних отверстий. Далее, снимаем нагревательный прибор и высверливаем в отмеченных местах отверстия, по аналогии с уже сделанными.

Можно было бы сразу разметить все отверстия и устанавливать прибор за один раз, но как показывает практика, даже после очень тщательных измерений, есть вероятность не попасть в получившиеся отверстия, слишком много шансов ошибиться и при измерении и при изготовлении отверстий. Гораздо надежнее будет делать как описываю я, особенно если вы выполняете монтаж самостоятельно, без помощников.

4. Подключаем полотенцесушитель, для этого нам нужно всего два провода фаза и ноль, модели Energy заземлять не требуется. Поэтому, убираем в сторону нулевой защитный проводник – заземление и подготавливаем фазу – белый провод, и ноль – голубой, снимая с них изоляцию примерно на 8-10мм.

5. Зажимаем питающие провода в клеммнике полотенцесушителя, полярность при этом не имеет значения. Если у вас, выведены жесткие провода – моножильные, сечением 2,5мм.кв., как в нашем случае, установить защитный корпус для клемм физически не получится, поэтому после того как винты в клеммах затянуты, изолируем соединение изолентой для надежности.

6. Аккуратно устанавливаем полотенцесушитель на место и фиксируем его саморезами из комплекта поставки. Если вы сделали всё правильно, винты надежно притянут прибор к стене.

На этом монтаж завершен, можно включить подачу электричества и проверить работу поворотного полотенцесушителя.

Как видите, ничего сложного в таком монтаже нет и его можно произвести самостоятельно, своими руками, достаточно иметь некоторый инструмент, в первую очередь для монтажа отверстий – дрель, шуруповерт или перфоратор, в зависимости от основания стены, а также отвертки, пассатижи, всё то, что обычно есть у любого уважающего себя домашнего мастера. Если же у вас обычный, не поворотный полотенцесушитель – читайте нашу статью об установке другой, модели ENERGY.

Материалы для работы

В частных домах преимущественно устанавливают водяные полотенцесушители, которые подключают непосредственно к системе обогрева.

В процессе подключения устройства необходимо использовать такие материалы:

  • запорные вентили;
  • фитинги – муфты, отводы, сгоны;
  • воздухоотводный клапан;
  • монтажная пакля или лента;
  • крепежные элементы – дюбели, кронштейны, болты, шурупы.

Для подключения полотенцесушителя в частном доме понадобится монтажная пакля

Специалисты рекомендуют установить на полотенцесушитель байпас, который представляет собой отрезок трубы с тройниками на краях. При этом на концы сушки монтируются шаровые краны.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

  1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
  2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
